解讀 ABB 連續氣體分析儀“Drift + Half?Drift + Amplification”組合錯誤及系統排查指南
發布時間:2025-06-21 21:12:55 | 瀏覽量:67


一、背景概述與故障現象

在運行 ABB AO2000 系列連續氣體分析儀(如 Fidas24、Magnos 等)的過程中,遇到如下錯誤提示:

ERROR
A combination of Drift,
Half?Drift and Amplification errors occurred!
02 → ESC

該提示表明分析儀檢測到了三種不同的偏移問題:漂移(Drift)、半漂移(Half?Drift)與放大漂移(Amplification errors),并且同時觸發,導致錯誤代號為 507/02。多項模塊同時異常,儀器停止正常測量,需及時排查與修復。

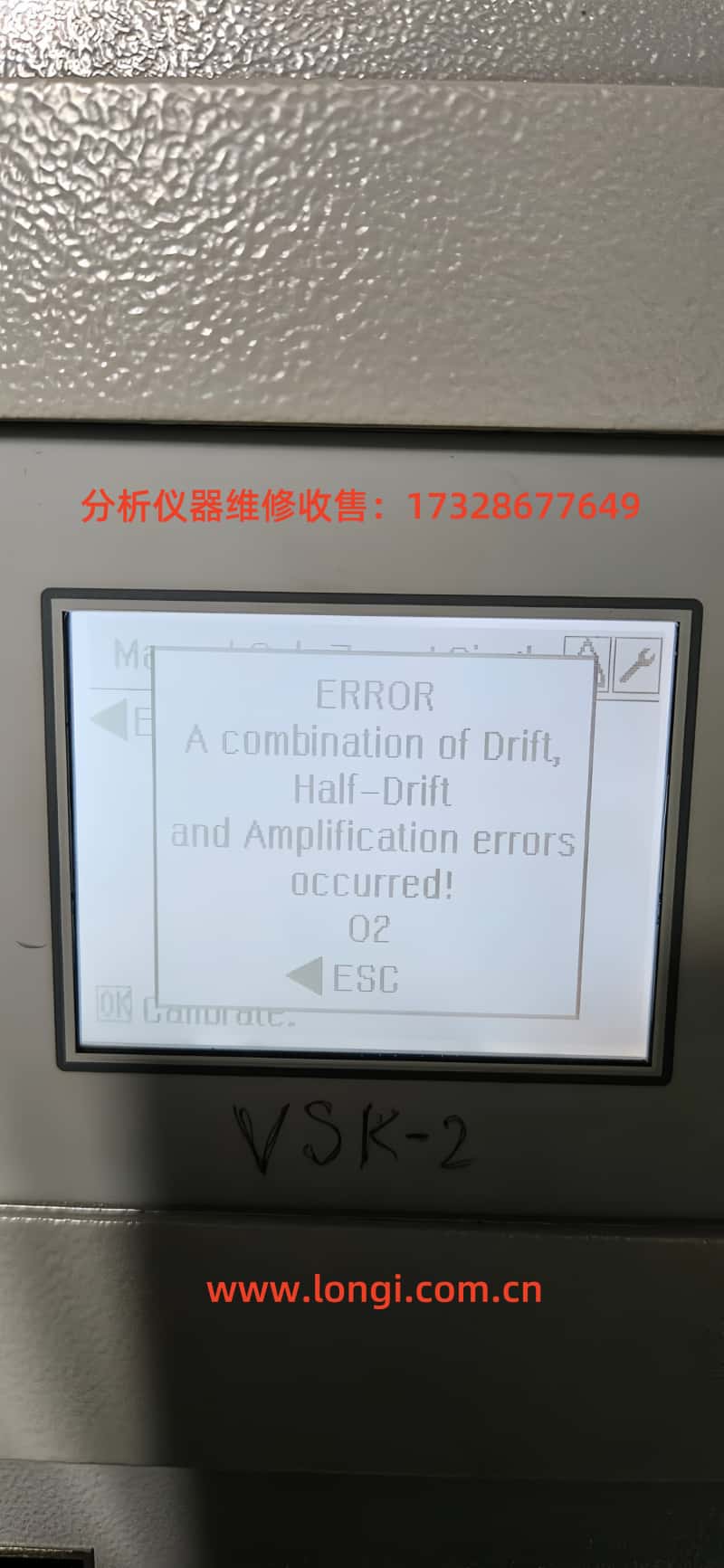

ABB EL3020.jpg


二、各錯誤含義拆解

參考 ABB AO2000 操作手冊與狀態代碼資料:

  • Drift(漂移):指模擬偏移值超出設定范圍,系統檢測到測量基線產生較大偏差,提示:“Offset drift exceeds permissible range” 。

  • Half?Drift(半漂移):偏移超出一半可接受范圍,但尚未達到嚴重級別,“Offset drift exceeds half the permissible range” 。

  • Amplification Error(放大漂移):增益系數異常變化,出現過度放大或削弱測量信號的情況,提示:“Amplification drift exceeds permissible range”。若累加異常,可能引發 Δ drift(增益漂移變化)錯誤。

當這三個問題同時存在時,儀器會報告組合錯誤(錯誤號 507/02),并停止或拒絕自動校準流程 ,以避免進一步錯報和分析失真。

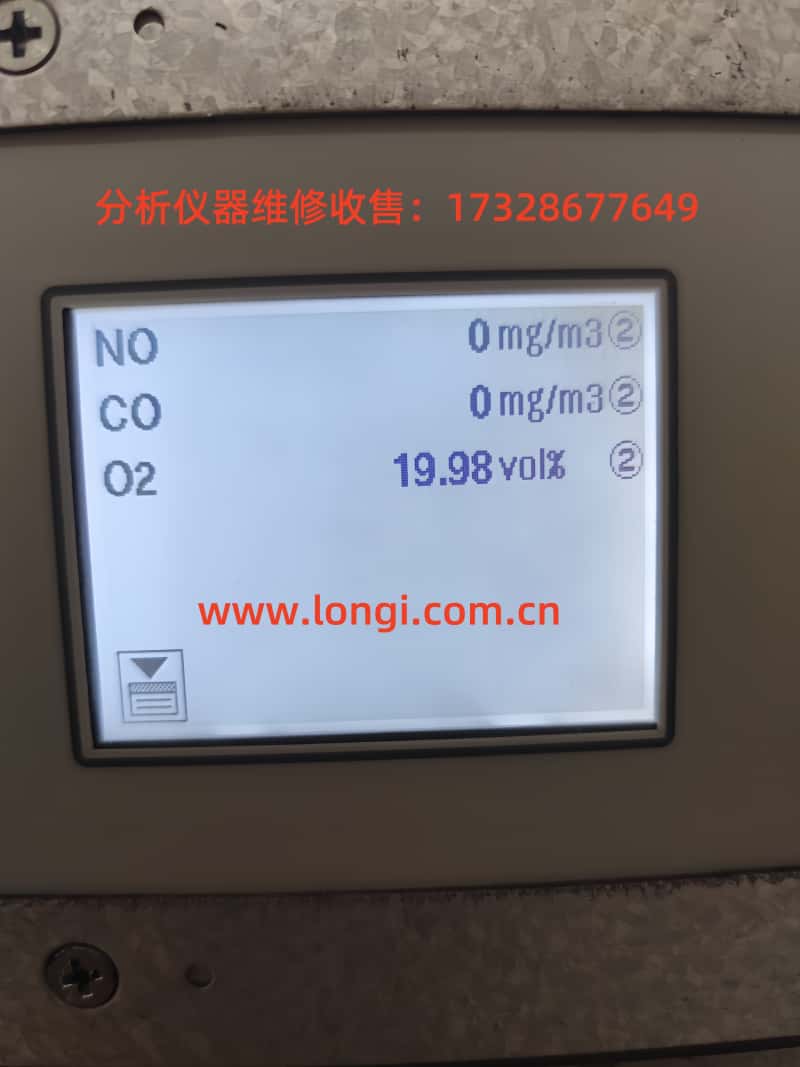

ABB EL3020正常顯示.jpg


三、根本原因分析

理解故障前,應從系統核心模塊、校準機制與采樣環境找本源:

1. 儀器感應器老化與性能下降

熱導、紅外、紫外、FIR 等檢測器在長時間運行后,可能因零件老化導致基線漂移、放大增益異常。特別是 Fidas24 模塊中真空泵、光源、熱敏元件都會隨著使用壽命降低準確性。

2. 環境與氣路問題

長期運行中,氣路中積累水蒸氣、顆粒物、油污染等,造成樣氣與校準氣樣狀態不一致,基線、噪音飆升,從而引發動增漂移錯誤 。

3. 校準氣流不達標

ABB 報告指示:span 或 zero 點點氣濃度不夠會觸發此類錯誤 。如果校準氣瓶壓力下降、取樣流量不足,增益無法校準穩態,便會觸發組合錯誤。


四、故障分級與處理流程

故障類別表現形式排查建議
漂移 / Half?Drift基線偏移異常,趨勢偏高或偏低。儀器可能提示 Warning。檢查日常 drift 數值;如果低于手冊上設定(如 150% 測量范圍),仍屬可用;高于則需服務更換傳感器,
放大漂移錯誤零點雖正常但比例放大異常,對比自動校準結果異常。查看放大系數數值;判斷是否因信號衰弱或增益變化。
組合錯誤(507/02)自動校準中失敗,提示組合異常。儀器被鎖定,可能拒絕提供測量數據。進入人工校準流程,同時修復漂移、增益異常后重啟。
環境或氣體原因校準不穩定, drift 增強,反復報警。檢查氣路完整性、過濾器干凈度、校準氣流、環境溫濕。


五、詳細排查步驟

步驟一:讀取狀態值

在儀表菜單進入“診斷 → Drift / Amplification”檢查當前數值。比對 AO2000 手冊獲得偏差限值標準。若偏高,確認故障狀態。

步驟二:氣路清潔校驗

  • 更換或清洗采樣管、過濾器、干燥器,保證樣氣無污染。

  • 校驗零/span 氣壓力、流量是否穩定。

步驟三:手動校準儀器

手動進入“維護 → 校準”模式,先 zero,再 span。如無法通過:

  • 注意校準期間儀器是否實際吸到校準氣;

如校準中斷或失敗,往往會生成該組合錯誤。

步驟四:組件排查維護

  • 若問題仍持續:考慮更換傳感器模塊或 amplifying circuit( pre-amplifier)、pump(如 FID)等部件。

  • 檢查連接線、電源穩定性,確保供電無波動。

  • 重啟儀表,并運行初始校準,清除錯誤狀態。

步驟五:記錄并驗證

修復后,進行 24 小時 drift 記錄和 span 校準驗證,確保系統恢復穩定后再重返在線服務。


六、預防性維護建議

  1. 定期檢查 drift 與 amplification 值:建議每日或班次后進行 drift 速率監控,防止突發偏移。

  2. 每月或季校校準:使用符合濃度標準的校準氣缸,確保各點 drift 可控。

  3. 加強氣路濕度控制:尤其在環境濕度高或樣氣含水的工況下,更需注意管道干燥。

  4. 元件齡期管理:掃描分析儀生產日期,定期更換老化光源、傳感器單元。

  5. 軟件版本更新:ABB 通報有時提及版本異??赡苡|發未知錯誤 508,升級固件可防范


七、案例討論與注意事項

假設某分析儀在連續運行半年后,忽然出現該組合錯誤 507,同時 Drift 上升超過 180%,Amplification drift 也逼近或超出設定值。經過排查發現,校準氣流量下降 30%,采樣管有明顯積水。清洗管路,更換濾芯,恢復氣流,再手動完成 zero/span 校準后錯誤清除,儀器恢復穩定。

此案例表明:氣路與校準系統健康是避免 Drift/Amplification 錯誤的關鍵。


八、總結

  • 故障原因:屬于傳感器信號基線漂移、信號放大異常與校準失敗的組合,多因硬件老化、氣路堵阻或校準不足引起。

  • 解決思路

    1. 讀取診斷數值;

    2. 清潔氣路、更換濾網;

    3. 手動逐步零點/量程標定;

    4. 必要時更換模塊或校準氣源;

    5. 重啟儀器、驗證運行;

    6. 建立日常維護與校準制度;

    7. 定期升級軟件、檢查硬件壽命。

  • 預防機制:通過體系化的保養計劃、 drift 跟蹤、定期校準及組件更換管理,可在源頭避免組合錯誤,保障連續、準確、可靠的氣體監測能力。


結語

ABB AO2000 系列氣體分析儀系統結構復雜,極具穩定性與可靠性。然而,長期運行中小幅漂移累積可能釀成大問題,尤其漂移、半漂移與放大漂移聯合時并發故障。本文系統拆解三類漂移機制,結合實際操作手冊與案例經驗,為用戶提供一條清晰、可執行的故障診斷與維護路徑。建議各運營團隊將上述流程與定期保養制度結合,以顯著降低此類組合故障的發生概率,提升系統運行效率與數據質量。

如有后續具體模塊日志、儀器型號、使用環境等信息,可提供補充分析或協助進一步實驗驗證。
