安達變頻器VCD-2000系列E-30故障代碼分析及解決方案
發布時間:2025-06-21 17:43:32 | 瀏覽量:88

引言

在現代工業自動化領域,變頻器(Variable Frequency Drive,VFD)是控制交流電機轉速的核心設備,廣泛應用于風機、水泵、包裝機械、紡織機械等行業。安達(Andap)VCD-2000系列變頻器以其高效、穩定和易用的特點受到用戶青睞。然而,變頻器在運行過程中可能會因各種原因觸發故障代碼,其中E-30是一個常見的故障代碼。本文將深入分析E-30故障代碼的含義,探討其可能原因,并提供詳細的排查和解決方案,幫助用戶快速恢復設備正常運行。


安達VCD-2000系列變頻器概述

安達VCD-2000系列變頻器是安達公司推出的一款高性能矢量控制變頻器,采用高智能IGBT模塊和32位CPU雙核處理器,支持電流矢量控制技術,能夠?qū)崿F(xiàn)精確的轉矩和頻率調節,該系列變頻器具有以下特點:

  • 高效節能:通過優化空間電流矢量SVPWM調制技術,實現高效能量轉換,節能效果顯著。

  • 穩定可靠:支持無感矢量控制,起動頻率范圍為0.40Hz~20.00Hz,適應多種負載需求。

  • 多功能性:提供恒轉矩V/F曲線、自動轉矩提升等多種控制方式,適用于風機、水泵、紡織機械等應用。

  • 用戶友好:配備簡潔的操作面板,支持多種參數設置和實時監控,便于用戶操作和維護。

VCD-2000系列廣泛應用于工業場景,如恒壓供水、線切割機械和中央空調系統。然而,即使是高性能設備,也可能因外部或內部因素觸發故障代碼,如E-30。

變頻器故障代碼的作用

變頻器故障代碼是設備內置的診斷系統,用于在檢測到異常情況時向用戶發出警告。這些代碼通常對應特定的故障類型,例如過流、過壓、過熱或模塊故障。通過顯示故障代碼,變頻器能夠:

  • 快速定位問題:幫助用戶或技術人員迅速識別故障原因。

  • 減少停機時間:通過明確的錯誤提示,縮短排查和修復時間。

  • 保護設備:通過觸發保護機制,防止故障進一步擴大,保護變頻器和連接設備。

對于安達VCD-2000系列變頻器,E-30故障代碼與功率模塊的保護機制密切相關,表明設備檢測到可能導致嚴重?fù)p壞的異常情況。

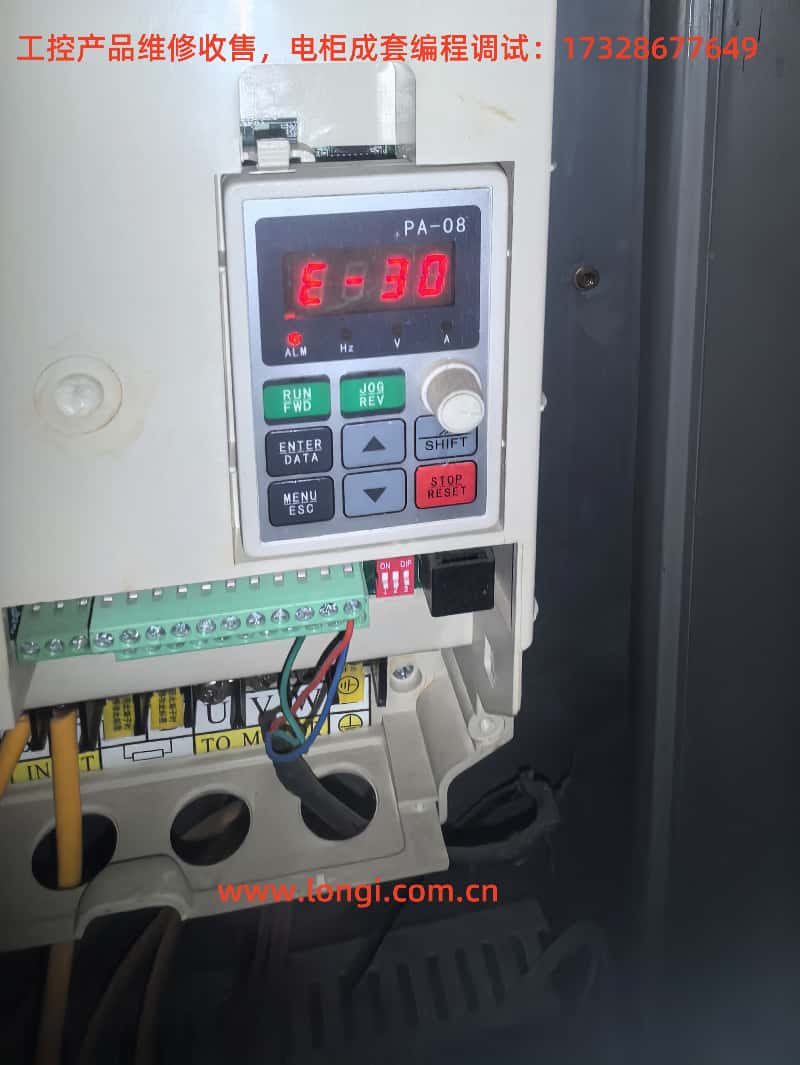

E-30故障代碼的含義

E-30故障代碼表示“模塊驅動保護”。根據提供的文檔,E-30是在變頻器檢測到功率模塊驅動過程中可能存在短路時觸發的保護機制。功率模塊是變頻器的核心組件,負責將直流電轉換為交流電以驅動電機。如果模塊內部或外部電路出現短路,可能會導致模塊過熱或損壞,因此變頻器會立即停止運行并顯示E-30代碼。

**可能觸發E- “

模塊驅動保護”的原因包括:

  • 功率模塊內部短路:模塊內部的IGBT或其他元件損壞,導致短路。

  • 外部電路短路:電機線圈、連接電纜或接插件存在短路。

  • 驅動電路異常:模塊驅動電路的信號異常,導致誤判短路。

E-30故障的排查與解決方案

當安達VCD-2000系列變頻器顯示E-30故障時,用戶可以按照以下步驟進行排查和解決:

步驟1:檢查輸出是否有短路

  • 操作:斷開變頻器與負載(電機)之間的連接,確保變頻器處于無負載狀態。

  • 測試:嘗試啟動變頻器,觀察是否仍顯示E-30故障。

  • 判斷

    • 如果故障消失,問題可能出在電機或連接線路上。

    • 如果故障依然存在,問題可能在變頻器內部。

  • 注意:檢查電機線圈、電纜和接插件,尋找燒焦、破損或絕緣不良的跡象。

步驟2:檢查外部電路

  • 操作:如果無負載狀態下故障消失,需進一步檢查外部電路。

  • 方法

    • 使用萬用表測量電機線圈的電阻,確認是否存在短路。

    • 檢查連接電纜是否有破損、老化或絕緣層剝落。

    • 確保接插件牢固,無松動或腐蝕。

  • 判斷

    • 如果發現短路,修復或更換受損部件。

    • 如果外部電路正常,進入下一步。

步驟3:測試更換電機

  • 操作:連接一臺已知正常的電機到變頻器。

  • 測試:?jiǎn)?dòng)變頻器,觀察是否仍出現E-30故障。

  • 判斷

    • 如果故障消失,原電機可能存在問題,需進一步檢查或更換。

    • 如果故障依然存在,問題可能在變頻器內部。

步驟4:檢查變頻器內部模塊

  • 操作:如果上述步驟無法解決問題,需檢查變頻器內部的功率模塊。

  • 方法

    • 聯系專業技術人員或安達官方服務中心,使用專業設備檢測功率模塊。

    • 如果模塊損壞,可能需要更換模塊或整個變頻器。

  • 注意:功率模塊涉及高壓電路,非專業人員不應嘗試拆卸或維修,以免發生觸電或進一步損壞設備。


步驟5:參考用戶手冊

  • 操作:查閱安達VCD-2000系列變頻器的用戶手冊,尋找E-30故障的詳細說明。

  • 建議:手冊通常包含故障代碼表和特定于型號的排查步驟,可能提供額外的參數調整建議。

步驟6:聯系技術支持

  • 操作:如果以上步驟無法解決問題,聯系公司技術支持或授權服務商。

  • 提供信息

    • 變頻器型號(如VCD2000-A2S0007B)。

    • 故障代碼(E-30)。

    • 故障發生時的運行條件(如負載類型、環境溫度)。

    • 已嘗試的排查步驟。

  • 參考:可聯系我們獲取支持。

預防E-30故障的措施

為減少E-30故障的發生,用戶可以采取以下預防措施:

  • 定期檢查連接:每月檢查電機和變頻器的連接線,確保無松動、破損或腐蝕。

  • 保持良好環境:將變頻器安裝在干燥、通風良好的地方,避免高溫(>40℃)或多塵環境。

  • 負載管理:確保電機功率與變頻器額定功率匹配,避免超負荷運行。

  • 定期維護:按照制造商建議,定期清潔散熱器、檢查絕緣性能和固件版本。

  • 固件更新:檢查是否有新的固件版本,升級以優化保護機制和性能。

結論

安達VCD-2000系列變頻器的E-30故障代碼表明功率模塊驅動保護被觸發,通常由內部或外部短路引起。通過系統排查,包括檢查輸出短路、測試電機和檢查內部模塊,用戶可以有效定位問題并采取相應措施。定期維護和正確使用是預防此類故障的關鍵,確保變頻器的長期穩定運行。如果問題復雜,建議及時聯系專業技術支持,以避免進一步損壞設備。

故障排查流程表

步驟操作判斷后續行動
1. 檢查輸出斷開負載,啟動變頻器故障消失:外部問題;故障持續:內部問題檢查電機和電纜
2. 檢查外部電路用萬用表檢查電機和電纜發現短路:修復;無短路:繼續更換測試電機
3. 更換電機連接正常電機,啟動故障消失:原電機問題;故障持續:變頻器問題檢查功率模塊
4. 檢查模塊聯系專業人員檢測模塊模塊損壞:更換;模塊正常:檢查驅動電路聯系技術支持
5. 參考手冊查看用戶手冊找到具體說明:按建議操作聯系技術支持
6. 聯系支持提供故障詳情獲取專業指導按指導修復
