YT-3300智能閥門定位器原理詳解：功能、特點、選型與使用指南

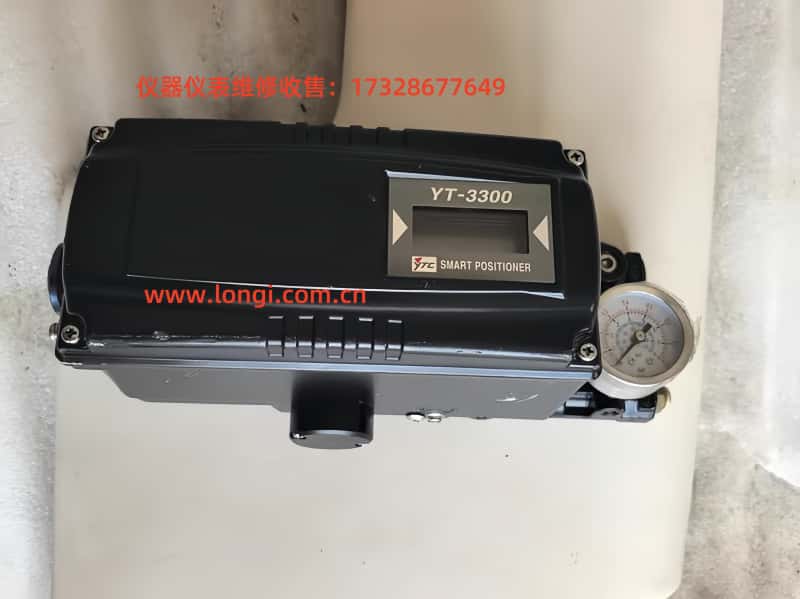

Rotork YTC 的 YT-3300 系列是一款電-氣式智能閥門定位器，廣泛應用于化工、石油、制藥、能源等工業自動化控制領域。它將來自 PLC 或 DCS 系統的 4-20 mA 電流信號，轉化為對執行機構的比例氣壓控制，從而精準調節閥門位置。該系列產品集成 PID 控制、位置檢測、氣動放大、反饋輸出和自診斷功能于一體，是現代過程控制系統中的關鍵部件。
本文將全面介紹 YT-3300 的工作原理、核心功能、產品特點、選型要點及使用維護方法。
一、工作原理
YT-3300 定位器接收控制系統輸出的 4-20 mA 電流信號（可選帶 HART 協議），通過內部的 ADC 模塊進行采樣，獲取期望的閥門開度（設定值）。與此同時，設備內部的行程傳感器（如磁阻編碼器或電位器）實時采集當前閥位（實際值）?？刂破魍ㄟ^ PID 算法比較設定值與實際值之間的誤差，計算出修正指令。
然后，定位器通過內部的 I/P 模塊（電-氣轉換器），驅動微型電磁閥與噴嘴擋板系統，輸出對應的比例氣壓信號（0–供氣壓范圍），分別送入執行機構的氣室，從而控制閥門的開啟或關閉。
同時，定位器還可將當前的閥門位置反饋為 4-20 mA 電流信號或數字信號（如 HART、Fieldbus、Profibus），傳回上位機系統，實現完整閉環控制。

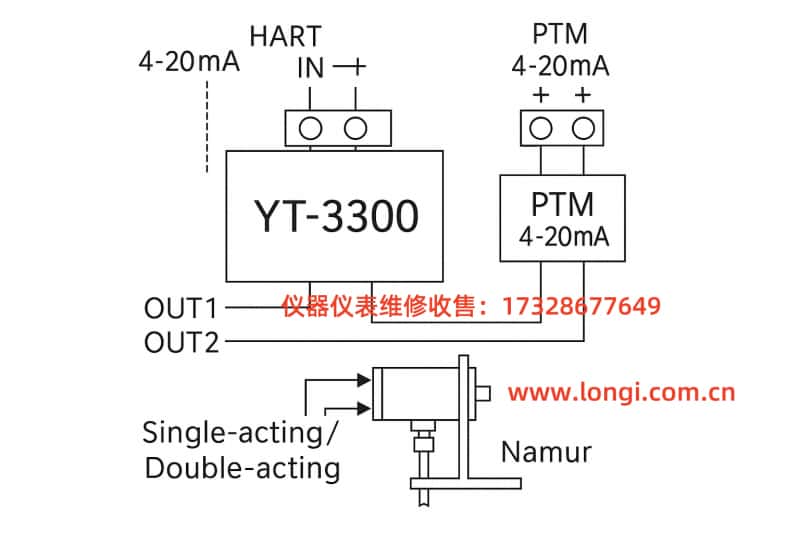

二、閉環原理方框圖
4-20 mA 輸入 ─┐
▼
+-------------------------------+
| PID 控制器 + PWM 驅動單元 |
+-------------------------------+
│ ▲
▼ │
微型電磁閥 閥位傳感器（NCS磁阻或電位器）
│
▼
噴嘴擋板系統 → 輸出氣壓（OUT1 / OUT2）
│
▼
氣動執行機構（單/雙作用）
三、核心功能
1. 數字 PID 閉環控制
YT-3300 采用數字 PID 算法，可精確控制氣動閥門位置，定位誤差小于 ±0.5% 滿量程，支持用戶手動設置 KP、KI、KD 參數，或一鍵執行自動整定。
2. 自動校準與自適應
具備 AUTO1、AUTO2 自動校準模式，適應不同的執行機構、行程和摩擦條件，提升響應速度和控制精度。
3. 信號分程與反向控制
支持信號分程（Split Range）功能，可將 4-20 mA 信號劃分為多個工作區間控制不同閥位，也支持正/反動作切換。
4. 多種反饋輸出形式
可選配 4-20 mA 模擬反饋、電氣限位開關、HART 通信協議，或升級為 Fieldbus FF、Profibus PA 數字通信方式，實現遠程監控和診斷。
5. 故障自診斷
具備電流過載、供氣異常、位置偏差過大等多種故障檢測機制，并在顯示屏上提示錯誤代碼，便于維護人員排查。
四、產品特點
高集成度：集 PID 控制、位置檢測、比例調節與輸出反饋于一體。
強兼容性：適配多種線性、旋轉、單作用或雙作用的氣動執行機構。
防護性強：具備 IP66 防護等級，可選本安型、隔爆型外殼，適用于危險區域。
精準穩定：定位快速、響應靈敏，適用于連續調節任務。
維護簡便：支持自動校準、遠程設置及在線測試。
五、型號與選型建議
YT-3300 系列可根據需求配置為不同型號。以下是選型時的核心參數參考：
| 項目 | 說明 |
|---|
| 動作形式 | 單作用（S）或雙作用（D） |
| 安裝類型 | 線性閥（L）或旋轉閥（R） |
| 通信方式 | 無（0）、HART（2）、FF/PA（F/P） |
| 反饋功能 | 模擬反饋（PTM）、限位開關（LSi） |
| 溫度范圍 | 標準（-20~70℃）、低溫（-40℃以下） |
典型型號示例：
六、使用與維護方法
1. 安裝注意事項
安裝前確保氣源干燥、無油、無塵，推薦加裝過濾減壓閥。
與閥門連接應無卡滯，反饋連桿行程要充分。
保證定位器平穩安裝，避免振動和高溫直接輻射。
2. 校準步驟
通電后，長按面板上的 “MODE” 進入 AUTO 模式。
設備自動檢測閥門行程并保存零點與滿度位置。
若閥門調節不穩定，可適當調整死區和 PID 參數。
3. 常見故障與處理
| 錯誤代碼 | 原因 | 處理方法 |
|---|
| OVER CUR | 回路電流過大 | 檢查線路接線或短路 |
| RNG ERR | 行程不足或反饋桿未校準 | 重新校準行程 |
| C ERR | 控制誤差過大 | 檢查供氣壓力或執行機構卡阻 |
七、應用案例
八、總結
YT-3300 系列智能定位器是當前工業控制領域中極具競爭力的電-氣一體化調節設備，集成了數字 PID、比例輸出、自動校準、回授反饋等多種核心功能。通過靈活的配置選項和堅固的結構設計，它可以勝任從普通過程調節到危險區域控制的各種工況，幫助企業提高控制精度、降低維護成本、提升系統穩定性。
無論是新項目選型還是老系統改造，YT-3300 系列都是值得推薦的智能閥門定位器解決方案。
