1 產品概述與工作原理

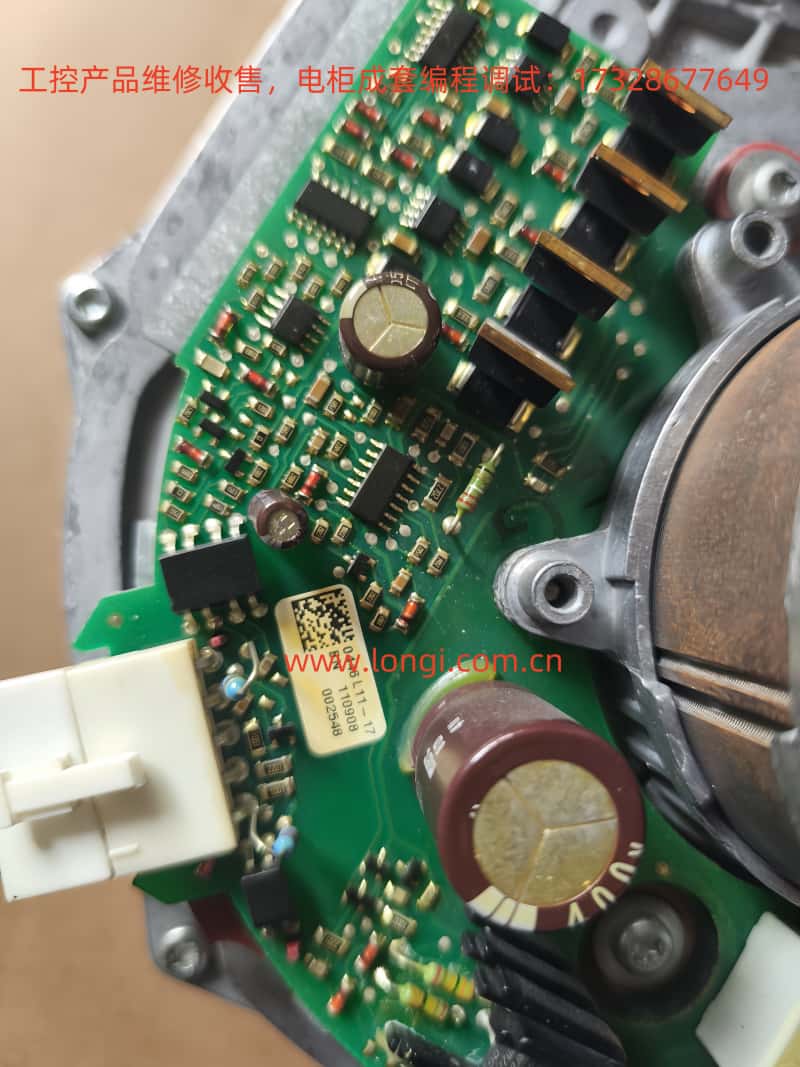

RG148 系列采用 EC（Electronically Commutated）技術：風機內部把市電先整流成直流，再由 IGBT 逆變橋產生三相 PWM 電壓驅動內置 BLDC 永磁同步電機，從而實現高效率、寬速比運行。該“一體化整流 + 逆變 + 電機”結構省去了外置變頻器，效率比傳統 AC 電機 + VFD 方案高出 20 %–30 %，并可在 10 %–100 % 額定轉速范圍穩定工作。
核心優勢
高效率：省去轉子銅損與皮帶損耗；整機效率 > 90 %。
無刷免維護：電子換相替代機械電刷。
易于調速：只需提供 1–6 kHz 方波或 0–10 V 信號即可線性調速。
2 接口定義與接線說明
風機配有一組 5 芯控制插座 + L/N/PE 交流輸入，典型插殼為 AMP MATE-N-LOK 或 Molex Mini-Fit Jr.。殼體上有凹刻數字“1–5”，鎖扣旁即 Pin 1。
| 針腳 | 線色（原裝線束） | 功能 | 說明 |
|---|
| 1 | 藍 | GND | 信號地，隔離 SELV |
| 2 | 黃 | PWM/0-10 V | 1–6 kHz 方波，> 20 % 啟動，> 5 % 維持 |
| 3 | — | N.C. | 預留 |
| 4 | 白 | Tach | 2 脈沖/轉，開集電極輸出 |
| 5 | 棕 | +18 V | 約 18 V/20 mA，用于上拉或光耦供電 |
找針腳小技巧
觀察殼體數字 & Pin-1 缺口；
上電后用萬用表量各腳與機殼：唯一穩定 ≈ 18 V 的負端即 Pin 1 正端為 Pin 5；
向候選腳注入 PWM，能啟動風機的即 Pin 2。
3 最小化實驗接線
動力側：L/N 接 187 – 253 V AC（或 91 – 126 V AC 低壓版），串 6 A 慢熔保險，PE 接地。
控制側（僅 3 根線即可）：
Pin 1 ? MCU/函數發生器 GND
Pin 2 ? MCU GPIO，經 1 kΩ 串阻直接輸出 0/5 V 方波
Pin 4 / 5 暫不接（若需測速，可將 Pin 4 通過 10 kΩ 上拉至 Pin 5，然后接入捕捉口）。
啟動步驟
① 斷電完成接線 → ② 上電（PWM=0 %）→ ③ 輸出 30 % PWM，風機應平滑升速 → ④ 逐步調占空比、記錄轉速 → ⑤ 占空比 < 3 % 停機。
4 參數調校與性能驗證
| 項目 | 建議值 | 目的 |
|---|
| PWM 頻率 | 2–4 kHz | 避免低頻嘯叫 |
| 啟動占空比 | ≥ 25 % | 克服靜摩擦，確保軟啟 |
| 最低運行 | > 5 % | 小于此值控制板會關機 |
| 轉速判定 | rpm = f (Hz) × 30 | Tach 輸出 2 脈沖/轉 |
在系統端可建立 占空比-風量曲線：以示波器或計數器測 Tach 頻率，同步記錄風壓/風量，便于后續閉環控制。
5 常見故障與檢修
| 現象 | 可能原因 | 檢測/處理 |
|---|
| 不啟動 | PWM < 20 %；GND 未共地；內部熔絲斷 | 示波器查 Pin 2；量 Pin 1–5 是否有 +18 V；斷電測保險 |
| 間歇嘯叫 / 抖動 | PWM 頻率過低；占空比驟變 | 改 2–4 kHz；加軟啟動斜坡 |
| Tach 無脈沖 | 未上拉；GPIO 過壓 | 按 10 kΩ 上拉至 +18 V；或分壓到 5 V MCU 端 |
| 過熱停機 | 環境溫度高；散熱孔堵塞 | 清潔風道，確保 < 60 °C；必要時降速 |
| 電磁干擾 | 控制線過長、未屏蔽 | 使用屏蔽對絞線，Pin 2/4 串 100 Ω 阻尼 |
6 維護與升級建議
周期檢查：每 3 個月清理葉輪灰塵、緊固接地螺絲；每年測絕緣電阻。
線纜管理：> 1 m 控制線應屏蔽并單端接地，以降低輻射與串?dāng)_。
固件升級：若需更精細的氣流調節，可通過 ebm-papst EC-Control 軟件對內部 EEPROM 參數進行寫入，如修改 Minimum RPM、Soft-Start Ramp 等，使用 Bluetooth 或 RSA/RSB 總線接入。
諧波治理：多臺大功率 EC 風機并聯時，必要時加裝無源濾波或 12-脈沖整流模塊，以降低 THDi，保護配電系統 。
7 結語
RG148 系列 EC 風機憑借集成逆變、電子換相與簡潔的 PWM/模擬接口，實現了高效率、寬范圍、低維護的空氣動力解決方案。掌握 三線最小接線法 + 合理的 PWM 調速策略 + 基本故障排查表，即可輕松完成從臺架試驗到現場投運的全流程。通過對占空比-風量曲線與系統諧波的進一步優化，還能在保持可靠性的同時，將節能潛力發揮到極致。
