一、包裝繩生產線概述
包裝繩生產線主要用于生產聚丙烯（PP）和聚乙烯（PE）為原料的包裝繩。其基本流程包括原料混合、熔融擠出、纖維拉伸、扭絞成型和卷繞包裝。該生產線具有自動化程度高、生產效率高、產品質量穩定等特點。
二、包裝繩生產線的流程原理與特點
1. 原料混合
將PP和PE顆粒按一定比例混合，使用混合機均勻混合。為了提高生產效率和產品質量，建議使用高效混合設備，確保原料的均勻性。
2. 熔融擠出
混合后的原料通過單螺桿擠出機加熱熔融，經過過濾器和模頭，形成均勻的熔體。擠出機的溫度和轉速需要精確控制，以保證熔體的質量。
3. 纖維拉伸
熔體通過冷卻水槽冷卻，定型為纖維。通過牽引機對冷卻后的纖維進行拉伸，增加其強度和韌性。牽引機的速度需要與擠出機的出料速度匹配，以保持纖維的均勻性。
4. 扭絞成型
將拉伸后的纖維通過扭絞機進行扭絞，形成包裝繩。扭絞機的轉速和扭矩需要根據纖維的特性進行調整，以確保繩索的質量。
5. 卷繞包裝
將成型后的繩索通過卷繞機收卷，最后進行包裝，準備出貨。卷繞機的收卷速度和張力需要精確控制，以避免繩索的松緊不均。
三、控制方案設計
1. 電機控制

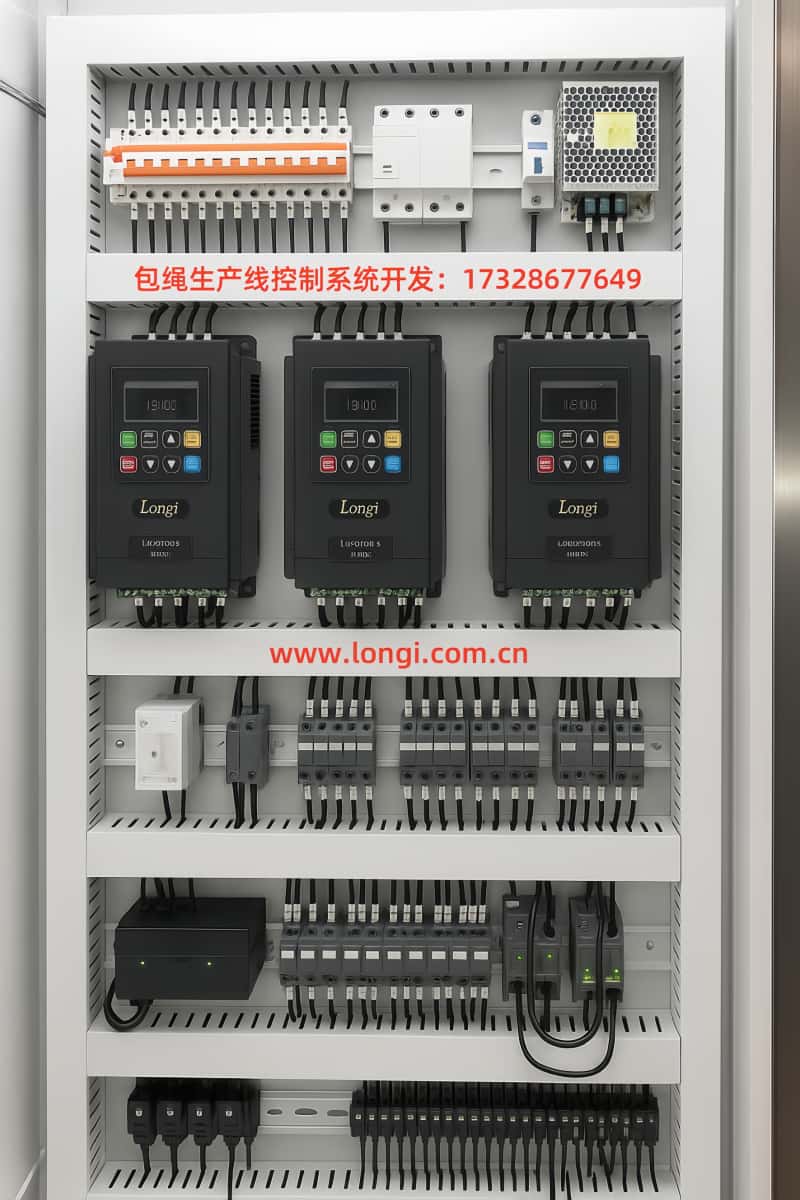

包裝繩生產線涉及多個電機的協同工作，包括擠出機電機、牽引機電機、扭絞機電機和卷繞機電機。建議使用容濟9000系列變頻器對各電機進行調速控制。變頻器可以根據生產需要調整電機的轉速，實現精確控制。此外，變頻器還可以提供過載保護、短路保護等功能，提高系統的可靠性。
2. 加熱控制
擠出機的加熱系統需要精確控制溫度，以保證熔體的質量。建議使用容濟PLC（LX1000系列）與溫控模塊配合，實現溫度的實時監測和調節。PLC可以根據設定的溫度值，控制加熱器的通斷，確保溫度穩定。
3. 同步控制
擠出機、牽引機、扭絞機和卷繞機之間需要實現同步工作，以保證生產線的順暢運行。建議通過容濟PLC的高速計數器和脈沖輸出功能，實現各設備之間的同步控制。PLC可以根據主設備的運行狀態，調整從設備的運行參數，確保各設備的協調性。
4. 張力控制
在纖維拉伸和卷繞過程中，需要精確控制張力，以避免纖維斷裂或卷繞不均。建議使用張力傳感器與容濟PLC配合，實時監測張力變化。PLC可以根據張力信號，調節牽引機和卷繞機的速度，實現張力的閉環控制。
四、系統架構與示意圖
以下是包裝繩生產線控制系統的基本架構示意圖：
[原料混合] → [擠出機] → [冷卻水槽] → [牽引機] → [扭絞機] → [卷繞機]
↑ ↑ ↑ ↑
| | | |
[容濟PLC] ←→ [容濟9000變頻器] ←→ [溫控模塊] ←→ [張力傳感器]
在該系統中，容濟PLC作為中央控制單元，負責協調各設備的工作。容濟9000系列變頻器用于調節電機的轉速，溫控模塊用于控制加熱器的溫度，張力傳感器用于實時監測纖維的張力。各設備之間通過PLC進行通信，實現數據共享和協同工作。
五、總結
通過將容濟9000系列變頻器、LX1000系列PLC和容濟塑機組態軟件整合應用于包裝繩生產線，可以實現生產過程的精確控制，提高生產效率和產品質量。該控制方案具有結構清晰、邏輯合理的特點，能夠滿足現代包裝繩生產線對自動化和智能化的需求。
