理解與解決森蘭Hope-130變頻器Er.OLL故障

引言

變頻器（VFD）是現代工業自動化中的關鍵設備，例如森蘭制造的Hope-130系列變頻器，通過精確控制電機轉速提升能效。然而，作為復雜設備，變頻器不可避免地會發生故障，若不及時處理，可能導致生產中斷。其中，“Er.OLL”錯誤代碼是一個常見的警報，表明存在過流或過載情況。本文將深入探討Er.OLL故障的含義、潛在原因、診斷方法以及逐步解決步驟。通過理解并妥善處理此故障，操作人員可以有效減少停機時間，保持生產效率。

Er.OLL故障的含義

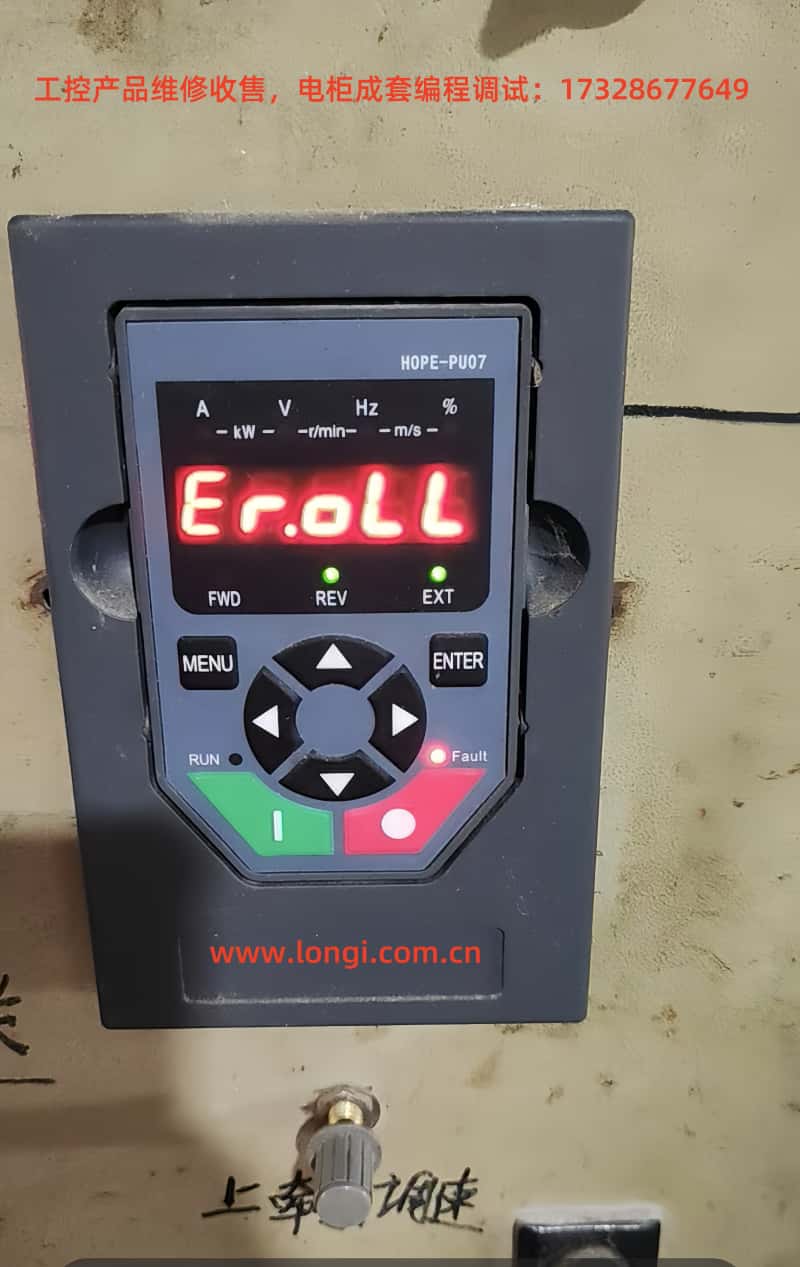

在Hope-130變頻器顯示屏上出現的“Er.OLL”故障代碼，是設備保護機制觸發的一種警報。根據Hope-130系列技術手冊（第111頁），此故障代碼15與過流或過載相關，意味著電機或系統電流超過變頻器的額定容量。過流可能由電機承受超出設計限度的負載，或電氣問題（如短路或絕緣故障）引起。此故障旨在保護變頻器和連接的電機免受損壞，但需要立即識別并解決根本原因。

Er.OLL故障的常見原因

Er.OLL故障可能由多種因素引發，包括機械、電氣和配置相關問題。了解這些原因有助于有效排查：

1. 過大的機械負載：如果電機驅動的機器負載異常高，例如卡住的傳送帶或堵塞的泵，電流需求可能激增，觸發故障。

2. 短路或接地故障：損壞的線路、絕緣失效或相間短路會導致電流驟增，引發Er.OLL警報。

3. 變頻器參數設置錯誤：電流限制或加/減速時間設置不當，可能導致變頻器將正常運行誤判為過載。

4. 電機問題：電機軸承磨損、內部短路或相位不平衡可能導致過大電流，觸發故障。

5. 電源問題：電壓波動或不穩定的電源可能導致電流不規則，觸發保護機制。

診斷方法

診斷Er.OLL故障需要系統性方法，以確定根本原因。以下是具體步驟：

• 目視檢查：首先檢查電機、線路和連接機器，尋找明顯損壞跡象，如燒焦的電纜、松動的接頭或機械堵塞。

• 查看變頻器顯示和日志：Hope-130變頻器通過顯示屏提供故障詳情。使用“MENU”和“ENTER”按鈕查看故障歷史和當前讀數（例如A表示安培），確認過流情況。

• 測量電氣參數：使用萬用表檢查輸入電壓和電機電流，比較這些值與變頻器額定規格。

• 檢查電機運行：如果安全，手動運行電機，傾聽是否有異常噪音或振動，可能表明機械問題。

• 核查參數設置：進入變頻器參數菜單，驗證電流限制、過載保護閾值和加/減速配置。

逐步解決方法

確定原因后，可按以下步驟解決Er.OLL故障：

1. 處理機械過載：

• 若發現機械堵塞（例如卡住的傳送帶），停止系統，清除障礙后重啟變頻器。

• 確保負載與電機額定容量匹配。若負載持續過高，考慮升級到更強大的電機或變頻器。

2. 修復電氣故障：

• 檢查所有線路是否有損壞或短路跡象，更換任何故障電纜或接頭。

• 使用絕緣電阻測試儀檢測接地故障，修復或更換絕緣受損的部件。

3. 調整變頻器參數：

• 通過控制面板進入變頻器參數設置，增加加/減速時間以減少啟動時的電流峰值。

• 調整電流限制參數，使其與電機額定電流一致，確保不超過變頻器容量。

4. 維護電機：

• 若電機有故障，拆卸檢查軸承磨損或內部短路。必要時潤滑或更換軸承，若損壞嚴重則重繞或更換電機。

• 通過萬用表測量各繞組電阻，平衡電機相位。

5. 穩定電源：

• 若檢測到電壓波動，安裝電壓穩定器或UPS。確保電源滿足變頻器電壓要求。

實施這些修復后，按變頻器面板上的“RESET”按鈕重置故障，嘗試重啟系統。監控運行情況，確保故障不再發生。

預防措施

為避免未來再次出現Er.OLL故障，可采取以下預防策略：

• 定期維護：安排對變頻器、電機和連接機器的例行檢查，及早發現磨損或損壞。

• 正確安裝：按照制造商指南安裝變頻器和電機，確保通風良好和線路牢固。

• 培訓：培訓操作人員識別過載或電氣問題的早期跡象，并有效使用變頻器的診斷功能。

• 負載管理：通過實施漸進式啟動程序，避免突然負載變化，確保機器在設計范圍內運行。

結論

Hope-130變頻器中的Er.OLL故障是一個需要立即處理的嚴重警報，旨在保護設備并維持運行效率。通過理解其作為過流或過載條件的含義，并系統性地診斷其原因——無論是機械、電氣還是配置問題——操作人員可以采取針對性措施解決問題。從清除機械堵塞到調整變頻器參數和維護電機，每一步都為解決過程提供了堅實支持。此外，采取預防措施可顯著降低故障再次發生的可能性，確保長期可靠性。憑借適當?shù)年P(guān)懷和關注，Hope-130變頻器將繼續作為工業應用中的可靠資產，減少停機時間并提升生產力。
