一、操作面板功能介紹及初始化設置

科朗變頻器CV800系列的操作面板簡潔明了，提供了直觀的按鍵和顯示屏，方便用戶進行各項設置和監控。操作面板上主要包括運行/停止鍵、頻率調節鍵（▲/▼）、功能鍵以及顯示屏。

初始化參數：

• 按下功能鍵，進入?yún)?shù)設置界面。

• 使用▲/▼鍵選擇到F8.03參數（參數初始化）。

• 按下運行/停止鍵，將F8.03設置為1，即可恢復出廠設定，所有用戶參數將按機型恢復出廠設定值。

設置密碼和消除密碼：

• 密碼設置：通過F0.23參數（用戶密碼）進行設置，設置任意一個非零的數字，需等待3分鐘或掉電才能生效。

• 消除密碼：將F0.23參數值設置為0，即可消除密碼。

設置參數訪問限制：

• CV800系列變頻器提供了參數訪問限制功能，但具體實現方式未在說明書中明確提及。一般而言，通過設置密碼可以間接實現參數訪問限制，只有知道密碼的用戶才能修改關鍵參數。

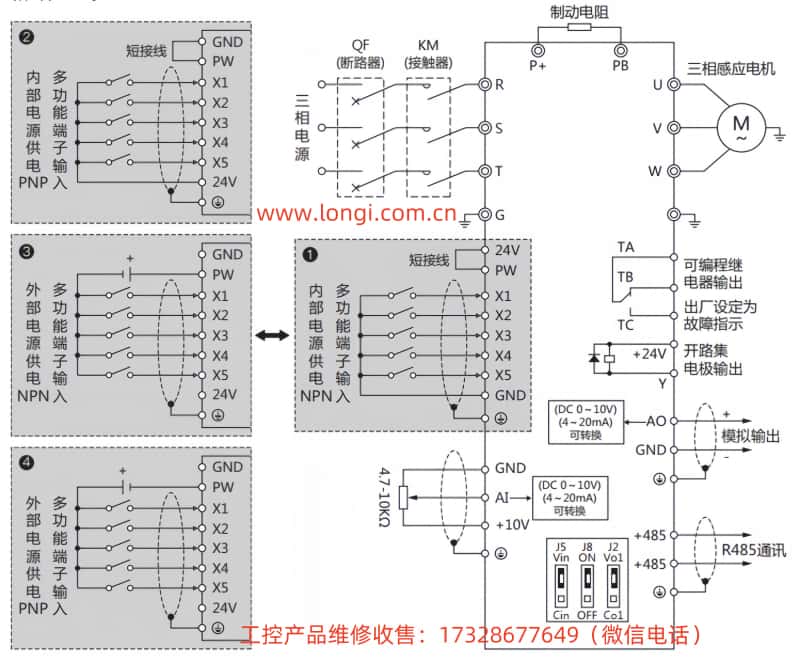

二、端子正反轉控制與外部電位器給定頻率調速

端子正反轉控制：

• 接線：

• 將正轉控制信號接入X1端子（正轉控制，F(xiàn)WD）。

• 將反轉控制信號接入X2端子（反轉控制，REV）。

• 確保公共端（COM）連接正確。

• 參數設置：

• F0.02參數（運行命令通道選擇）設置為1（端子運行命令通道）。

• F2.13參數（輸入端子X1功能）設置為3（正轉控制）。

• F2.14參數（輸入端子X2功能）設置為4（反轉控制）。

外部電位器給定頻率調速：

• 接線：

• 將外部電位器的輸出端接入AI端子（模擬輸入）。

• 確保公共端（COM）連接正確。

• 參數設置：

• F0.03參數（頻率給定選擇）設置為0（面板電位器）或3（AI模擬給定）。

• 根據需要設置F2.00（AI輸入下限電壓）和F2.01（AI輸入上限電壓）。

• F2.02（AI下限對應設定）和F2.03（AI上限對應設定）用于設置AI輸入與輸出頻率的對應關系。

三、故障代碼及解決方法

CV800系列變頻器提供了豐富的故障代碼，幫助用戶快速定位并解決問題。以下是一些常見的故障代碼及其含義和解決方法：

• E0C1：加速運行中過流。

• 含義：變頻器在加速過程中電流過大。

• 解決方法：延長加速時間，檢查負載是否過重，或選用功率更大的變頻器。

• E0C2：減速運行中過流。

• 含義：變頻器在減速過程中電流過大。

• 解決方法：延長減速時間，檢查負載是否突變。

• EHU1：加速運行中過壓。

• 含義：變頻器在加速過程中電壓過高。

• 解決方法：檢查輸入電源是否異常，或設置直流制動功能。

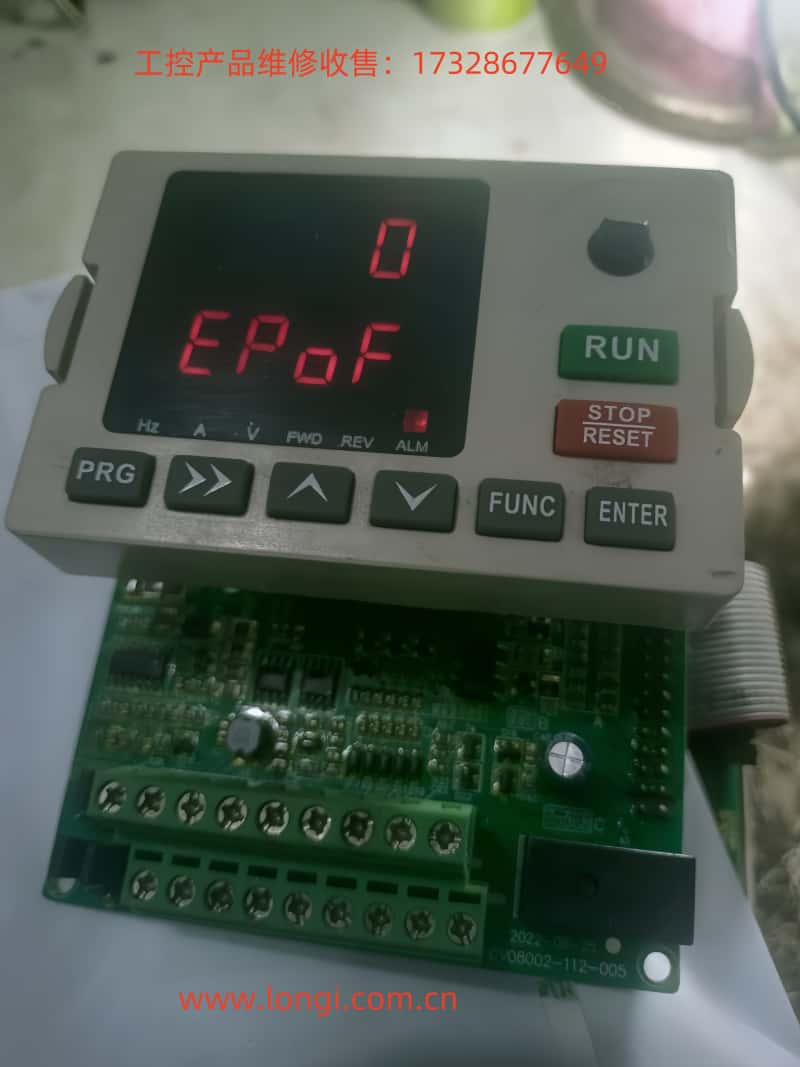

• EPOF：雙CPU通訊故障。

• 含義：變頻器內部CPU通訊異常。

• 解決方法：重啟變頻器，若問題依舊，需聯系廠家維修。

• E-OH：散熱器過熱。

• 含義：變頻器散熱器溫度過高。

• 解決方法：檢查環境溫度是否過高，清理風道，或更換風扇。

四、總結

科朗變頻器CV800系列以其豐富的功能和穩定的性能，在工業自動化領域得到了廣泛應用。通過本操作指南，用戶可以輕松掌握變頻器的基本操作、參數設置、端子接線以及故障處理等方法，確保變頻器的正常運行和高效使用。同時，用戶也應定期檢查變頻器的工作狀態，及時發現并解決問題，以保障生產線的連續穩定運行。在實際應用中，用戶還應根據具體需求進行個性化設置，以充分發揮變頻器的性能優勢。
