一、引言
ABB變頻器ACS880在工業控制系統中有著廣泛的應用，其高性能和可靠性備受用戶青睞。然而，在實際應用過程中，變頻器可能會遇到各種故障，其中fault 2330接地故障是一種較為常見的嚴重故障。本文將對ABB變頻器ACS880出現fault 2330接地故障的機理進行深入分析，并提出相應的解決方法。
二、ABB變頻器ACS880接地故障機理分析
1. 接地故障的本質

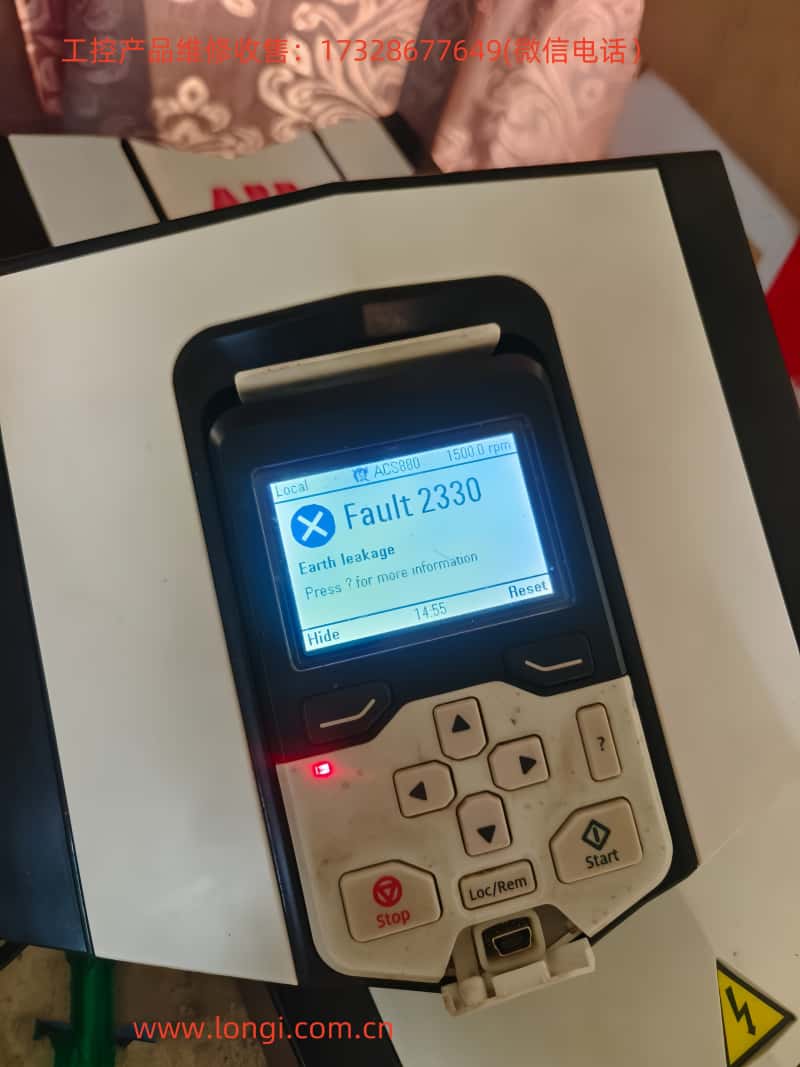

接地故障在ABB變頻器ACS880中表現為fault 2330錯誤代碼，其本質是一種嚴重的過流故障。當變頻器檢測到電機或電機電纜出現接地問題，如三相不平衡時，就會觸發接地故障保護機制。這種故障不僅可能損壞IGBT模塊或驅動電路，還可能對整個電氣系統造成嚴重影響。
2. 接地故障的產生原因
（1）電機或電機電纜損壞：電機繞組或電纜的絕緣層破損，導致電流泄露到地，引發接地故障。
（2）外部因素：如雷擊、過電壓等外部因素也可能導致電機或電纜絕緣擊穿，從而產生接地故障。
（3）硬件故障：如IGBT模塊損壞、驅動電路故障等，也可能導致變頻器誤報接地故障。
3. 接地故障的檢測原理
ABB變頻器ACS880通過監測電機電流的不平衡度來判斷是否發生接地故障。當三相電流的不平衡度超過預設值時，變頻器就會判定為接地故障，并立即停止輸出，以保護電機和變頻器本身。
三、接地故障的一般解決方法
1. 硬件檢查與修復
（1）檢查電機和電纜：首先檢查電機和電纜是否存在絕緣破損、老化或連接松動等問題。如有發現，應及時修復或更換。
（2）檢查變頻器硬件：對變頻器內部的IGBT模塊、驅動電路等進行檢查，確認是否存在損壞或異常。如有必要，可聯系專業維修人員進行修復。
2. 參數調整與測試
在確認硬件無問題后，可以嘗試通過調整變頻器的相關參數來解決問題。然而，需要注意的是，參數調整應在專業技術人員的指導下進行，以避免因誤操作導致更大的故障。
四、ACS880變頻器接地故障在硬件正常情況下的屏蔽方法
1. 參數31.20的設置
根據ABB變頻器ACS880的用戶手冊，參數31.20用于選擇當檢測到接地故障時變頻器的反應。將其設置為0可以屏蔽接地故障報警。但需要注意的是，屏蔽接地故障報警僅適用于確認硬件無問題的情況下。如果硬件存在問題而盲目屏蔽報警，可能會導致變頻器或電機進一步損壞。
2. 操作步驟
（1）進入?yún)?shù)設置界面：通過變頻器的控制面板或?qū)I(yè)的調試軟件進入?yún)?shù)設置界面。
（2）查找參數31.20：在參數列表中找到參數31.20，并將其值設置為0。
（3）保存設置并重啟變頻器：設置完成后，保存參數設置并重啟變頻器，以使更改生效。
3. 注意事項
（1）確認硬件無問題：在屏蔽接地故障報警之前，務必確認電機、電纜及變頻器硬件均無問題。
（2）監控運行狀態：在屏蔽報警后，應密切監控變頻器的運行狀態，如發現異常應及時處理。
（3）定期維護檢查：定期對變頻器進行維護檢查，及時發現并處理潛在問題，避免故障的發生。
五、結論
ABB變頻器ACS880出現fault 2330接地故障時，首先應進行硬件檢查與修復，確認無問題后再考慮通過參數調整來解決問題。在硬件正常情況下，可以通過設置參數31.20為0來屏蔽接地故障報警。但需要注意的是，屏蔽報警僅適用于確認硬件無問題的情況下，且應密切監控變頻器的運行狀態，以避免因誤操作或忽視潛在問題而導致更大的故障。通過科學合理的故障分析和解決方法，可以有效保障ABB變頻器ACS880的穩定運行和延長使用壽命。
