# 艾得森(ADSEN)變頻器ADS-V系列用戶手冊的操作指南

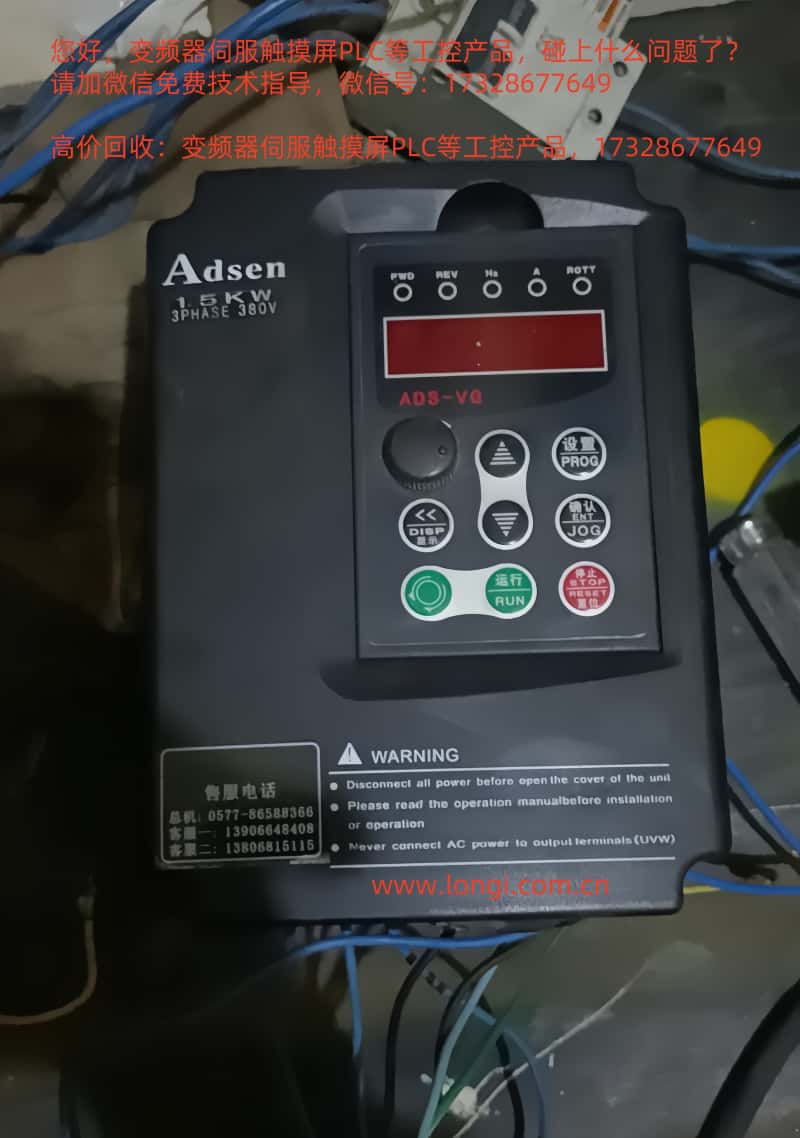

## 一、操作面板功能介紹
艾得森(ADSEN)變頻器ADS-V系列的操作面板是用戶與設備之間的重要交互界面。面板上通常包括多個功能鍵和顯示屏，用戶可以通過這些鍵來實現啟動、停止、頻率設置、參數修改等操作。面板上的主要功能鍵包括：
- **運行鍵**：?jiǎn)?dòng)變頻器運行。
- **停止/復位鍵**：停止變頻器的運行，或在發生故障后復位。
- **正反轉切換鍵**：切換變頻器的運行方向。
- **設置鍵**：進入?yún)?shù)設置狀態。
- **顯示/移位鍵**：在顯示狀態下循環查看不同參數，如輸出頻率、電流、溫度等。
### 1.1 初始化參數（恢復出廠值設置）
要將變頻器的所有參數恢復為出廠設置，用戶可以通過以下步驟進行：
1. 按下“設置”鍵，顯示“Pr000”。
2. 使用“增加”或“減少”鍵調整到“Pr013”（參數重置），值設為“01”。
3. 按“確認”鍵（通常為“點動”鍵）確認重置。
4. 此時，變頻器將恢復出廠值，所有用戶設置的參數將被清除。
### 1.2 設置和消除密碼
為了保護變頻器的參數安全，用戶可以設置密碼以防止未授權訪問。具體步驟如下：
1. 進入?yún)?shù)設置狀態，找到“Pr000”（參數鎖定）。
2. 設置值為“1”以啟用密碼保護。
3. 若需消除密碼，將其設置為“0”。
### 1.3 設置參數訪問限制
在“Pr000”中設置參數鎖定后，用戶可以阻止其他人修改參數。設置為“0”時表示無效，設置為“1”時表示有效。用戶在修改參數之前必須先解鎖。
## 二、外部端子正反轉控制和外部電位器給定頻率調速
### 2.1 外部端子正反轉控制
要實現外部端子正反轉控制，用戶需接線以下端子：
- **X1端子**：運行控制信號。
- **X2端子**：反轉控制信號。
- **X3端子**：停止控制信號。
#### 設置參數：
1. 將“Pr001”設置為“1”，選擇外部端子控制。
2. 將“Pr044”設置為“02”，將X1設為運行。
3. 將“Pr045”設置為“03”，將X2設為反轉。
4. X3端子可以設置為停止。
### 2.2 外部電位器給定頻率調速
外部電位器連接到以下端子：
- **FV端子**：頻率設定輸入。
- **GND端子**：接地。
#### 設置參數：
1. 將“Pr001”設置為“1”，選擇外部端子控制。
2. 將“Pr002”設置為“1”，頻率設定方式選擇為外部電位器。
3. 設置“Pr072”為所需的高端頻率（例如50Hz）。
通過以上設置，用戶可以使用外部電位器調節變頻器的輸出頻率。
## 三、故障代碼及處理
艾得森(ADSEN)變頻器ADS-V系列提供了多種故障保護功能，常見的故障代碼及其處理方法如下：
### 3.1 常見故障代碼
- **OU-1**：加速中過壓
- 處理：檢查電網電壓，延長加減速時間。
- **OU-2**：停車中過壓
- 處理：延長減速時間，或加裝剎車電阻。
- **FB**：熔斷絲熔斷
- 處理：送廠檢修。
- **OH**：變頻器過熱
- 處理：檢查風扇是否堵轉，確認環境溫度正常。
- **OL-1**：變頻器過流或過負載
- 處理：檢查負載是否過大，重新設置參數。
- **LV**：欠壓
- 處理：檢查輸入電壓是否正常。
### 3.2 故障處理
在發生故障時，應立即按下停止鍵并記錄故障代碼。用戶應根據故障代碼查閱手冊，進行相應的檢查和處理。如果故障無法解決，應聯系專業技術人員進行檢修。
## 四、總結
艾得森(ADSEN)變頻器ADS-V系列的用戶手冊提供了詳細的操作指南，用戶在進行日常操作時需熟悉操作面板的功能和故障處理方法。通過合理設置參數和有效的維護檢查，可以確保變頻器的正常運行和延長使用壽命。在實際應用中，如遇到任何問題，用戶應參考手冊進行解決，或者與專業人員聯系以獲得支持。
