發那科伺服系統故障診斷與維修指南

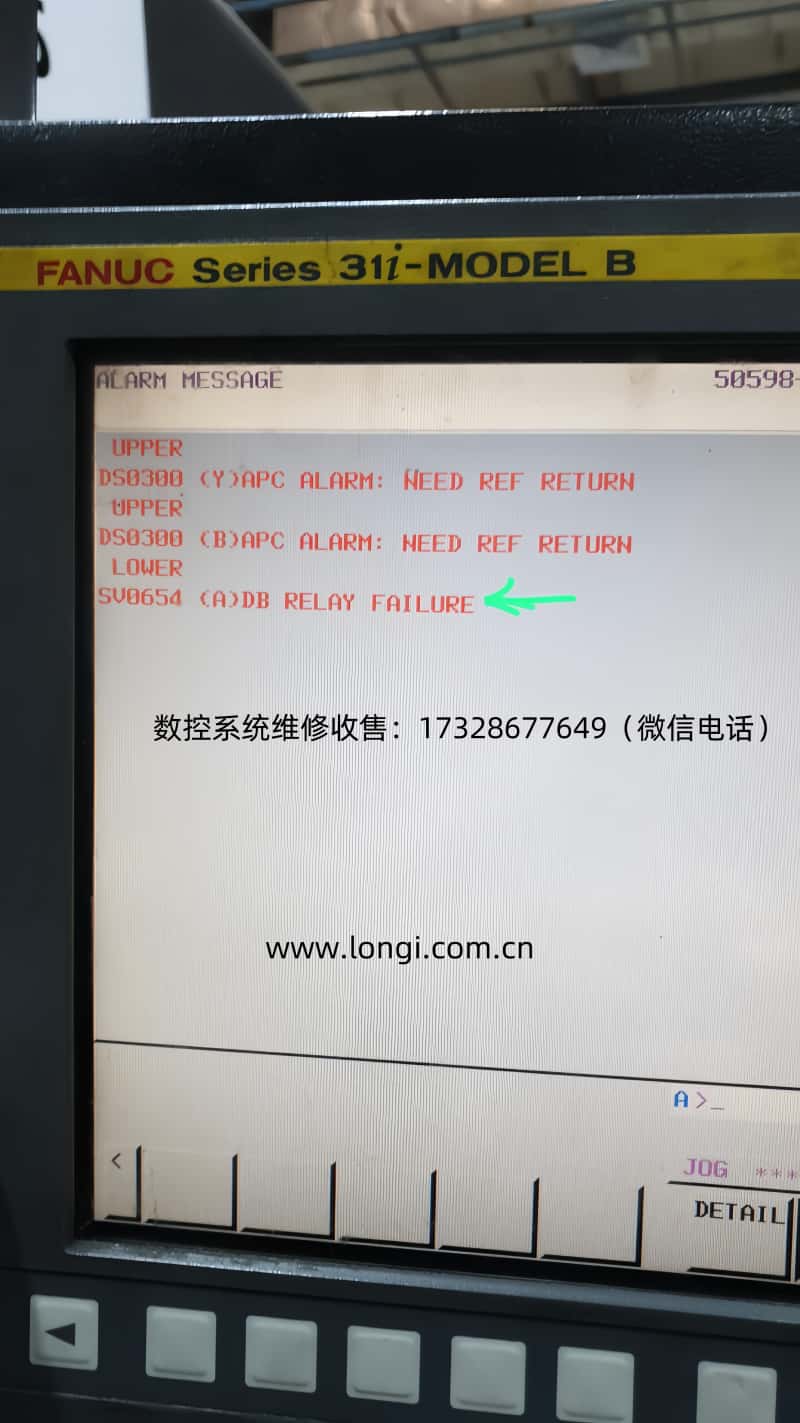

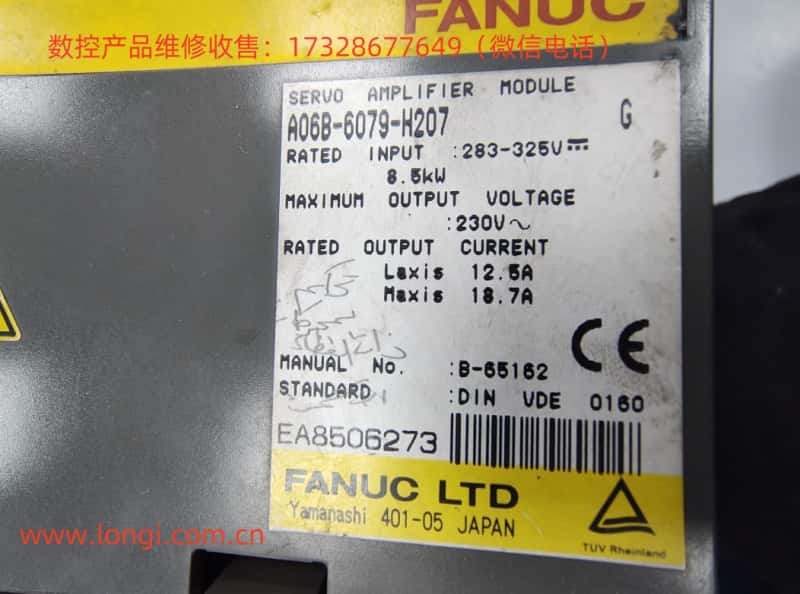

發那科（FANUC）伺服系統以其可靠性和精確性在工業自動化領域享有盛譽。然而，任何復雜的設備都可能出現需要系統診斷和維修的故障。本文重點介紹兩種常見故障："NEED REF RETURN"（絕對位置編碼器報警）和"DB RELAY FAILURE"（動態制動繼電器故障），以及一般的故障排除方法。

1. "NEED REF RETURN" 報警

故障描述

"NEED REF RETURN" 報警表示編碼器的絕對位置數據丟失或軸需要進行參考點回歸操作。這通常發生在以下情況：

• 編碼器電池電壓過低或電池失效。

• 系統因斷電或初始化不當導致絕對位置數據丟失。

維修步驟

1. 檢查編碼器電池：

• 如果電池電壓低于規定值（通常為 3.6V），請更換電池。

• 確保在電源開啟的情況下更換電池，以防止編碼器數據丟失。

2. 執行參考點回歸：

• 通過機床控制界面啟動受影響軸的參考點回歸操作。

• 按照機床制造商提供的具體歸零操作流程進行操作。

3. 檢查編碼器接線：

• 確保編碼器電纜連接牢固且無損壞。

• 必要時使用萬用表或示波器檢查連通性和信號完整性。

4. 清除報警：

• 完成參考點回歸后，通過機床控制面板重置報警。

2. "DB RELAY FAILURE" 報警

故障描述

"DB RELAY FAILURE" 報警表明動態制動（DB）繼電器出現問題，該繼電器負責在停機或緊急停機條件下安全制動電機?？赡艿脑虬ǎ?/p>

• 動態制動繼電器故障（線圈燒毀或觸點損壞）。

• 繼電器驅動電路故障。

• 動態制動回路中的連接斷開或損壞。

維修步驟

1. 目視檢查：

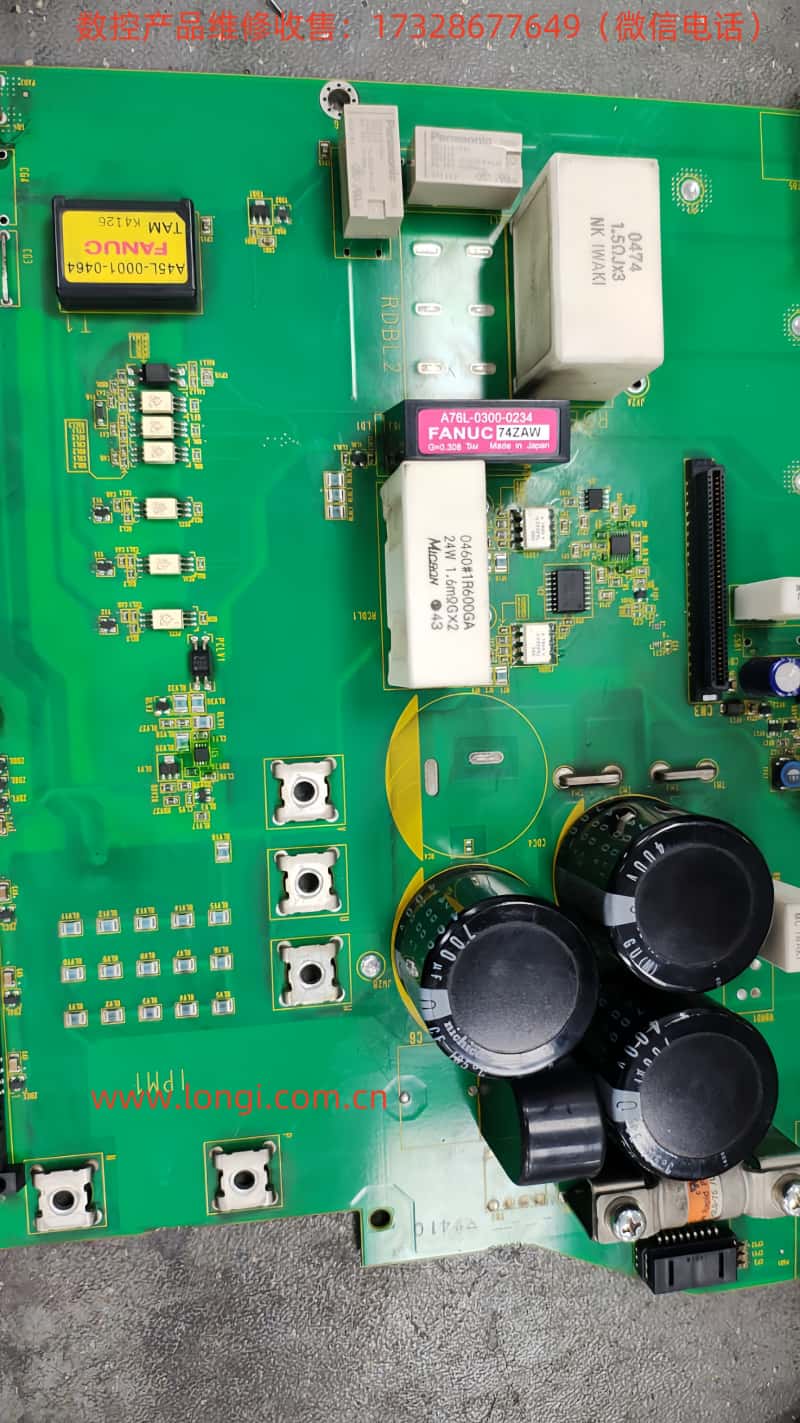

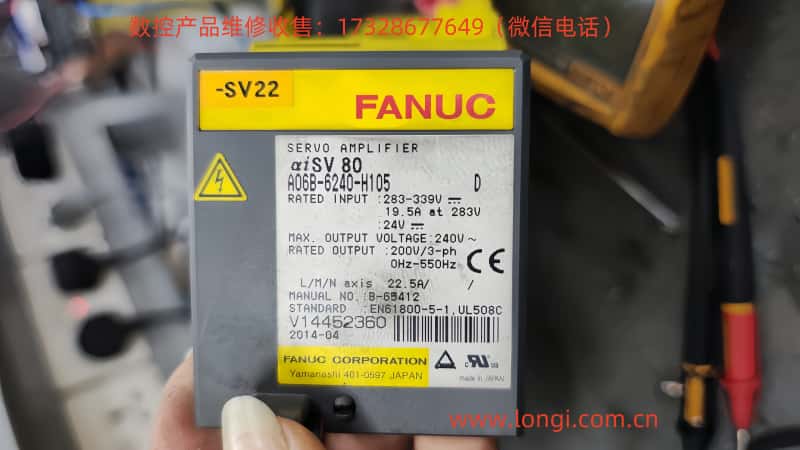

• 打開伺服驅動器，檢查繼電器是否有燒毀、變色或物理損壞的跡象。

• 檢查 PCB 是否存在燒毀的痕跡或損壞的元件。

2. 測試動態制動繼電器：

• 使用萬用表測量繼電器線圈的電阻。正常的繼電器通常具有特定的電阻值（例如幾十到幾百歐姆）。如果斷路或短路，則需要更換繼電器。

• 檢查繼電器觸點的正常操作，確保無焊接或燒蝕。

3. 檢查驅動電路：

• 檢測驅動動態制動繼電器的晶體管或 IC 是否短路或斷路。

• 使用示波器驗證繼電器的控制信號是否正常。

4. 驗證動態制動電阻和接線：

• 確保動態制動電阻完好且連接牢固。

• 測量電阻值并與規格進行比較。

5. 更換故障部件：

• 如果發現故障，更換繼電器或驅動元件。

• 確保更換的零件為正品并符合原始規格。

6. 重置并測試：

• 完成維修后，重置系統并進行操作測試，以確認報警已清除且動態制動繼電器正常工作。

3. 常規故障排除技術

LED 指示燈

• 檢查伺服放大器前面板上的 LED 狀態。LED 圖案通常提供有關放大器狀態和錯誤的診斷信息。

錯誤代碼

• 參考系統維護手冊以獲取錯誤代碼的詳細描述。

• 發那科手冊（如 GFZ-65195EN/01）提供了每個報警代碼的全面故障排除步驟。

電氣檢查

• 測量電源電壓，確保其在規定范圍內。

• 檢查連接器、電纜和 PCB 走線的連通性和完整性。

參數驗證

• 確認伺服參數設置正確。不正確的參數可能導致操作問題和報警。

4. 預防性維護建議

1. 定期更換電池：

• 安排定期檢查和更換編碼器電池，以避免位置丟失。

2. 保持部件清潔：

• 清潔伺服驅動器及其周圍區域，以防止灰塵和碎屑積累。

3. 檢查接線：

• 定期檢查電纜和連接器是否有磨損、腐蝕或松動的情況。

4. 遵循制造商指南：

• 始終遵守發那科的維護和操作指南，以確保系統最佳性能。

結論

通過了解"NEED REF RETURN" 和 "DB RELAY FAILURE" 等報警的原因及系統性維修方法，維護工程師可以最大限度地減少停機時間并提高發那科伺服系統的可靠性。定期的預防性維護還能避免反復出現的問題，并延長這些關鍵部件的使用壽命。
