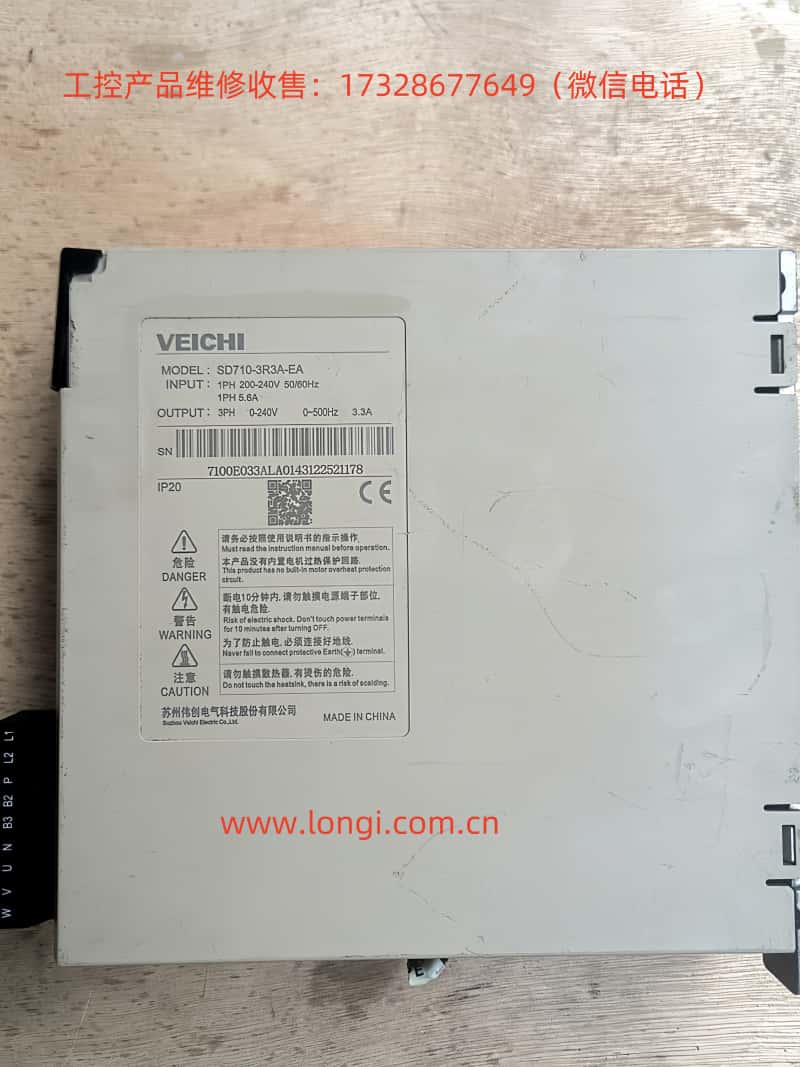

一、伺服操作面板功能介紹及基本設置
1.1 面板功能介紹

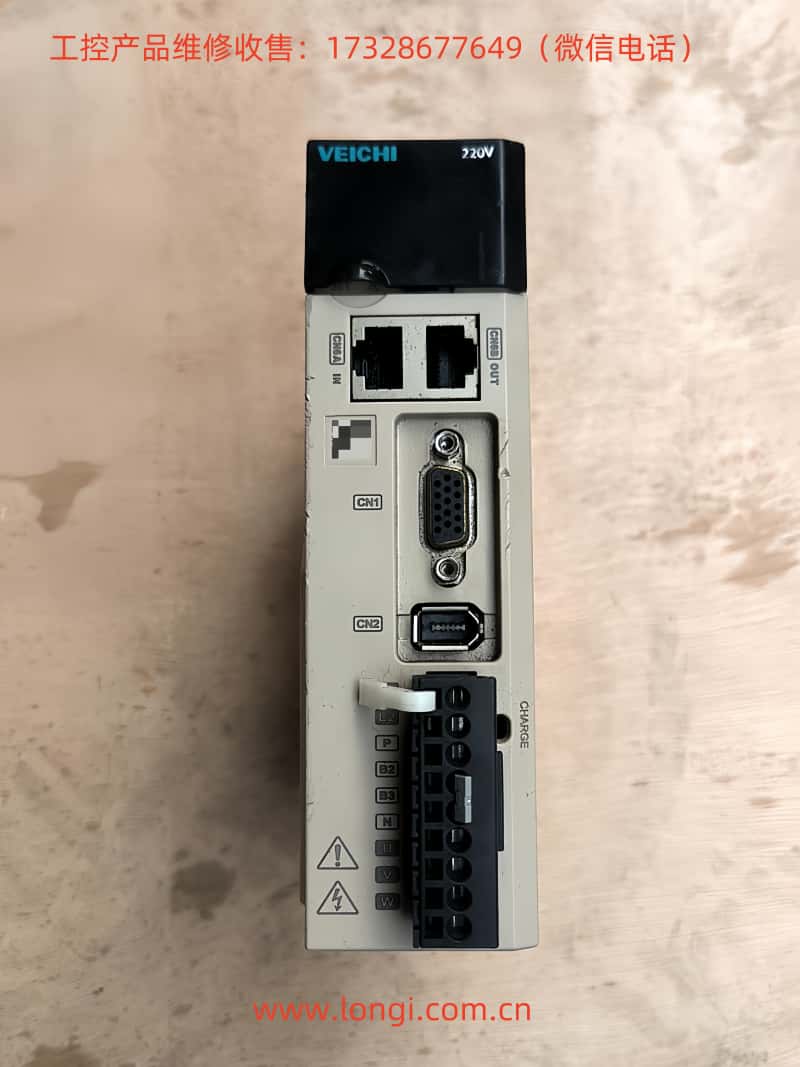

偉創伺服SD710系列的操作面板設計簡潔明了，包括模式選擇鍵（MODE/SET）、上下調整鍵（UP/DOWN）、數據移位鍵（DATA/SHIFT）以及一些功能按鍵。通過這些按鍵，用戶可以輕松實現模式切換、參數設定、狀態顯示等功能。
1.2 設置密碼和參數訪問限制
為了確保伺服系統的安全性，SD710系列提供了密碼保護功能。用戶可以通過參數PnE1D的系統開關3來設置功能碼參數的訪問權限。具體步驟如下：
進入輔助功能：按MODE/SET鍵選擇輔助功能，通過UP/DOWN鍵調整到Fn010。
設置密碼：按DATA/SHIFT鍵約1秒鐘，進入?yún)?shù)設置狀態，通過UP/DOWN鍵調整參數值。設置完成后，按MODE/SET鍵確認。
1.3 點動運行實現
點動運行是伺服調試中常用的功能，SD710系列提供了JOG（速度點動）和程序JOG（位置點動）兩種模式。具體實現步驟如下：
JOG模式：
按MODE/SET鍵選擇輔助功能，調整到Fn005。
通過UP/DOWN鍵設置點動速度（Pn500），按MODE/SET鍵進入伺服ON狀態。
按UP鍵（正轉）或DOWN鍵（反轉）啟動點動運行。
程序JOG模式：
按MODE/SET鍵選擇輔助功能，調整到Fn006。
設置程序JOG的相關參數（如Pn502運行模式、Pn503移動距離等）。
按MODE/SET鍵進入伺服ON狀態，啟動程序JOG運行。
1.4 抱閘和超程設置
抱閘設置：
超程設置：
1.5 再生制動設置
再生制動是伺服系統中重要的安全保護功能。SD710系列提供了內置和外置再生制動電阻兩種選擇。用戶可以通過參數PnE0B和PnE0C設置內置制動電阻的阻值和容量。對于外置制動電阻，需要按照驅動器手冊中的接線圖進行正確連接，并通過參數設置相應的阻值。
二、外部脈沖位置模式正反轉定位控制

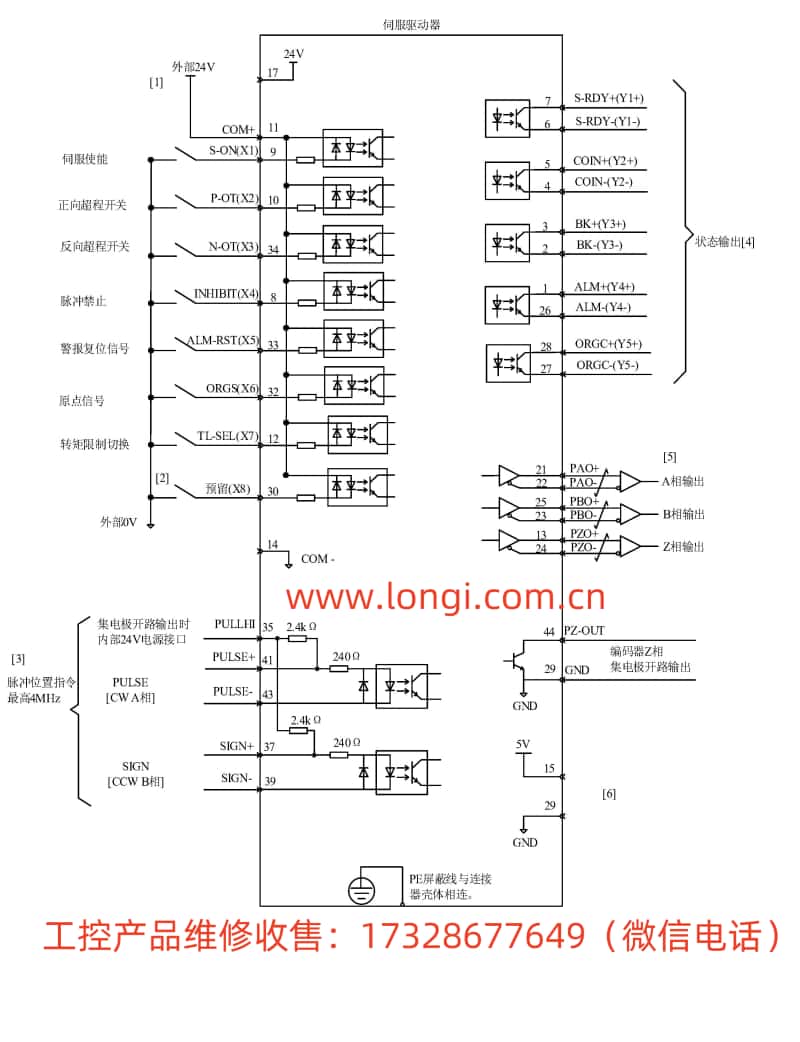

2.1 接線端子
實現外部脈沖位置模式正反轉定位控制，需要正確連接CN1端子的相關引腳。具體接線如下：
脈沖輸入：連接到CN1的PUL+和PUL-引腳。
方向輸入：連接到CN1的DIR+和DIR-引腳。
使能輸入：連接到CN1的S-ON引腳。
2.2 參數設置
控制模式選擇：設置參數Pn000.X為0，選擇位置控制模式。
位置指令源選擇：設置參數Pn200為0，選擇外部脈沖序列作為位置指令源。
電子齒輪比設置：根據實際需求設置參數Pn204（分子）和Pn206（分母），確定電機每轉對應的脈沖數。
點動速度設置（可選）：設置參數Pn500，以便在調試過程中使用點動功能。
完成上述設置后，即可通過外部脈沖發生器發送脈沖信號，實現伺服電機的正反轉定位控制。
三、故障代碼及解決方法
SD710系列伺服驅動器提供了豐富的故障代碼，幫助用戶快速定位問題。以下是一些常見的故障代碼及其解決方法：
ER.020：用戶功能碼參數和校驗異常。解決方法：檢查參數設置是否正確，重新上電初始化參數。
ER.100：驅動器過電流。解決方法：檢查電機和驅動器是否過載，檢查電機動力線是否接觸不良。
ER.320：再生過載。解決方法：檢查再生制動電阻是否連接正確，阻值是否合適；降低負載或增大制動電阻。
ER.400：過電壓。解決方法：檢查電源電壓是否穩定，是否超過了驅動器的額定電壓范圍。
ER.410：欠電壓。解決方法：檢查電源電壓是否過低，確保電源電壓在驅動器允許范圍內。
對于其他故障代碼，用戶可以參考驅動器手冊中的故障代碼表，根據提示進行相應的檢查和處理。
四、總結
偉創伺服SD710系列用戶手冊提供了詳細的操作指南和參數設置說明，幫助用戶快速上手并實現高效穩定的伺服控制。通過正確設置面板參數、連接外部端子以及及時處理故障代碼，用戶可以充分發揮SD710系列的性能優勢，滿足各種工業應用的需求。
