一、操作面板功能介紹及密碼設置與鎖定

操作面板功能介紹

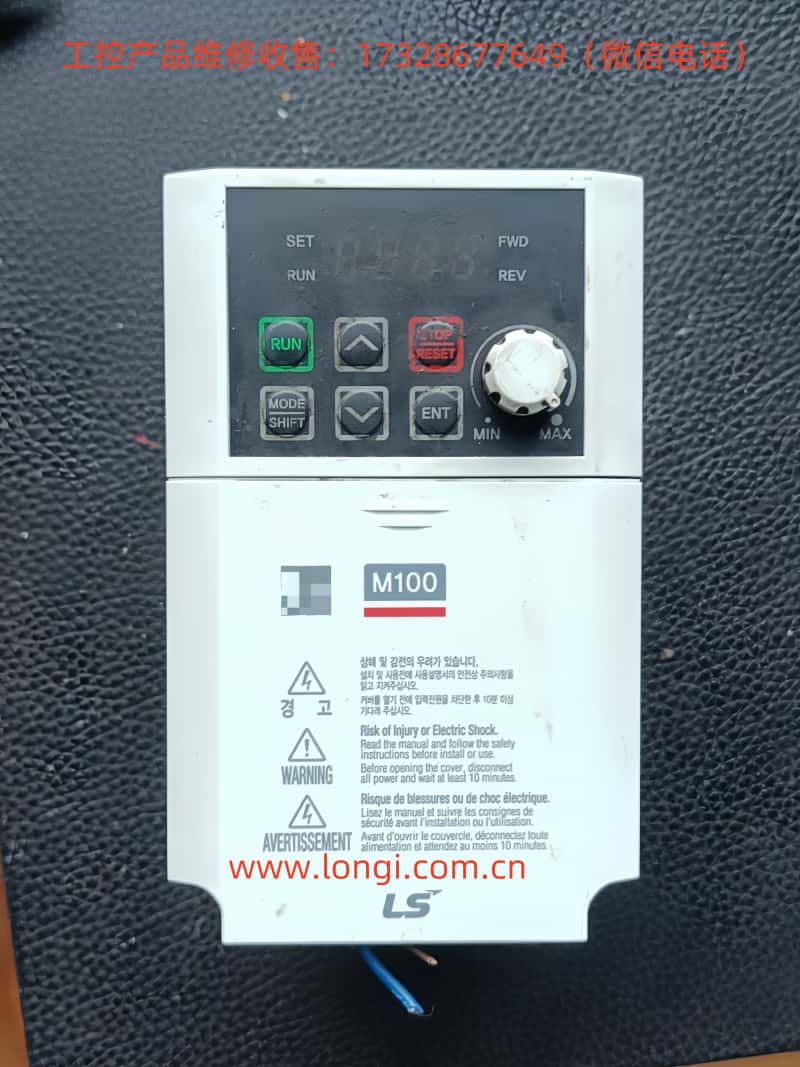

LS變頻器LSLV-M100系列的操作面板集成了顯示與操作功能，方便用戶進行直觀的操作和監控。面板主要由數碼管顯示、指示燈和按鍵組成。數碼管用于顯示運行狀態和參數信息，指示燈則用于指示當前的工作狀態，如運行、正轉、反轉等。按鍵部分包括運行、停止、故障復位等常用功能鍵，以及用于參數設置的方向鍵和確認鍵。

密碼設置與消除

為了防止未經授權的參數修改，LSLV-M100系列變頻器提供了密碼保護功能。設置密碼的具體操作如下：

1. 進入配置功能組：首先，通過面板操作進入配置功能組（配置功能組代碼通常為P700系列）。

2. 選擇密碼注冊參數：在配置功能組中，找到密碼注冊參數（如P701）。

3. 輸入密碼：通過面板的方向鍵和確認鍵輸入密碼，密碼必須由1到16進制字符組成。

4. 保存設置：輸入完成后，按確認鍵保存設置。

消除密碼的方法與設置密碼類似，只需在密碼注冊參數中將密碼更改為初始密碼（通常為0000）或留空即可。

參數鎖定

除了密碼保護外，LSLV-M100系列變頻器還提供了參數鎖定功能。通過鎖定參數，可以防止誤操作導致的參數更改。具體操作如下：

1. 進入配置功能組：與設置密碼相同，首先進入配置功能組。

2. 選擇參數鎖定參數：找到參數鎖定參數（如P702）。

3. 鎖定參數：將參數鎖定參數設置為1，即可鎖定所有可設置的參數。

4. 解鎖參數：需要修改參數時，將參數鎖定參數設置為0，并輸入密碼即可解鎖。

二、端子正反轉控制和外部電位器調速

端子正反轉控制

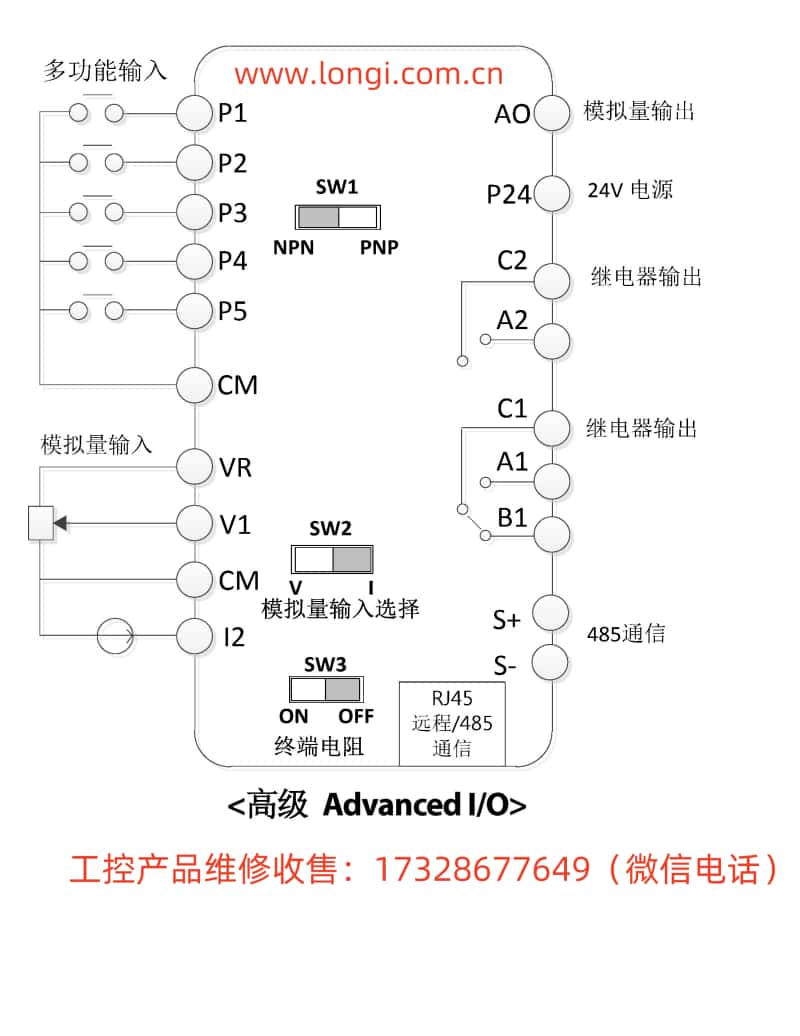

LSLV-M100系列變頻器支持通過多功能輸入端子實現正反轉控制。具體接線和設置如下：

1. 接線：將正轉控制信號接入多功能輸入端子（如IN1），將反轉控制信號接入另一個多功能輸入端子（如IN2）。

2. 參數設置：

• 進入輸入端子功能組（如P300系列）。

• 設置正轉控制端子功能（如P301）為1（正轉）。

• 設置反轉控制端子功能（如P302）為2（反轉）。

• 在運行組（如P000系列）中設置運行指令來源為外部端子。

外部電位器調速

外部電位器調速是一種常用的調速方式，通過調節外部電位器的阻值來改變變頻器的輸出頻率。具體接線和設置如下：

1. 接線：將外部電位器的兩端分別接入變頻器的模擬量輸入端子（如V1和GND）。

2. 參數設置：

• 進入輸入端子功能組。

• 設置模擬量輸入端子功能為電壓輸入（如P310設置為1，表示電壓輸入）。

• 在運行組中設置頻率設定方式為模擬量輸入（如P003設置為2，表示模擬量電壓輸入）。

三、故障代碼及解決方法

LSLV-M100系列變頻器具有豐富的故障代碼顯示功能，幫助用戶快速定位故障原因。以下是一些常見的故障代碼及其含義和解決方法：

1. OC（過流）：表示變頻器輸出電流超過額定值?？赡茉虬ㄘ撦d過大、電機堵轉等。解決方法包括檢查負載情況、調整加減速時間等。

2. OV（過壓）：表示變頻器直流母線電壓過高?？赡茉虬ㄝ斎腚妷哼^高、制動電阻故障等。解決方法包括調整輸入電壓、檢查制動電阻等。

3. UV（欠壓）：表示變頻器輸入電壓過低?？赡茉虬娫措妷翰环€(wěn)定、輸入電源缺相等。解決方法包括檢查電源電壓、檢查輸入電源線路等。

4. OH（過熱）：表示變頻器散熱器溫度過高?？赡茉虬ōh(huán)境溫度過高、散熱風扇故障等。解決方法包括降低環境溫度、更換散熱風扇等。

針對以上故障，用戶可以根據變頻器的故障代碼提示，結合手冊中的故障排查流程進行逐一排查和解決。

四、總結

LSLV-M100系列變頻器作為一款高性能的變頻調速設備，其用戶手冊提供了詳盡的操作指南和故障排查方法。通過熟悉操作面板的功能、掌握密碼設置與鎖定、了解端子正反轉控制和外部電位器調速的接線與設置、以及掌握常見故障代碼的解決方法，用戶可以更加高效地使用和維護該變頻器，確保其穩定運行并發揮最佳性能。
