基于容濟900系列變頻器與RKC PID控制器的一氧化碳濃度反饋智能通風控制系統解決方案
一、應用背景與行業痛點

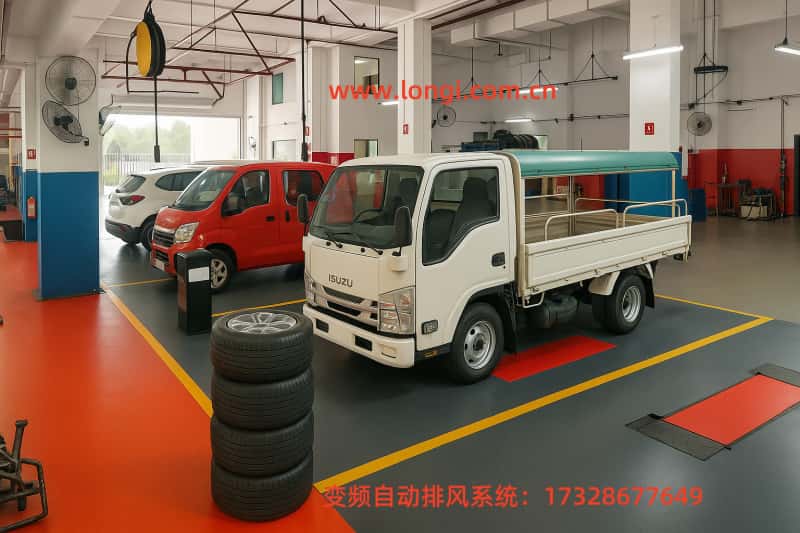

在封閉或半封閉環境中，車輛排氣、燃料燃燒或工業工藝常常釋放出大量的一氧化碳（CO）等有害氣體。在這些工業場所如地下車庫、汽車維修車間、焊接廠房、噴漆房等，一氧化碳濃度的積聚不僅對人體健康構成威脅，還會導致設備故障，影響空氣質量。因此，需要一種智能、自動化的通風控制系統來實時監測和調節空氣流通。
傳統的通風系統大多是定速運行，這種方式雖然簡單，但卻存在能耗高、效率低、響應遲緩等問題，無法應對場地內一氧化碳濃度波動大的問題。為此，本方案設計了一套基于容濟900系列變頻器和RKC PID控制器的一氧化碳濃度反饋自動調節排風系統，通過PID閉環控制來實現風機的智能調速，保障良好的空氣質量。
二、系統構成與原理介紹
1. 關鍵部件構成
| 模塊類別 | 產品選型 | 功能說明 |
|---|
| 變頻器 | 容濟900系列變頻器 | 控制排風機轉速，實現排氣量自調 |
| PID控制器 | RKC CH102 或 REX-C100 | 接收CO傳感器信號，輸出控制量 |
| 一氧化碳傳感器 | ZE25-CO（Winsen） | 實時檢測CO濃度，輸出模擬信號 |
| 排風機設備 | 離心風機或管道排氣扇 | 根據變頻器調節轉速排出有害氣體 |
| 控制面板 | 自配 | 顯示狀態，手動/自動切換 |
2. 控制原理與運行邏輯
（1）CO濃度檢測
一氧化碳傳感器（如Winsen ZE25-CO）實時監測空氣中的CO濃度，通常輸出4~20mA的模擬信號。當濃度超出設定閾值時，觸發后續控制機制。
（2）PID控制器調節
RKC PID控制器將傳感器輸出的信號作為反饋，設定閾值為目標濃度（如30ppm），通過**比例-積分（PID）**邏輯計算出所需的調節信號，并輸出一個4~20mA的控制信號。
（3）變頻器調速
容濟900系列變頻器接收來自PID控制器的模擬量信號（4~20mA），根據設定頻率調節排風機的轉速。例如，CO濃度較高時，PID控制器會指令變頻器提升轉速，增加風量，加速排氣。
（4）反饋與保護
系統能夠?qū)崟r監控CO濃度，若濃度達到安全閾值，系統會自動增加風機轉速；若濃度降至安全水平，系統則會降低轉速至最小。此過程減少了能耗，同時保障了工作人員的健康。
三、容濟900系列變頻器優勢解析
| 優勢 | 說明 |
|---|
| 支持PID控制 | 內置PID控制參數，能根據外部輸入進行自動調節 |
| 靈活的模擬輸入接口 | 支持0-10V、4-20mA等多種輸入信號，適應不同的控制需求 |
| 高可靠性 | 多重保護功能，包括過載、過壓、過熱等防護措施，確保系統安全運行 |
| 節能高效 | 調速范圍寬，支持0-500Hz，精確調節風機轉速，降低不必要的能源消耗 |
| 易于維護 | 簡潔易懂的操作界面，減少維修難度，延長設備使用壽命 |
四、方案實施建議
1. 產品選型與系統配置
| 名稱 | 型號 | 數量 | 說明 |
|---|
| 變頻器 | 容濟900系列900-0015G3（1.5kW） | 1臺 | 驅動風機并根據PID控制信號調整轉速 |
| PID控制器 | RKC CH102 | 1臺 | 接收CO濃度信號，輸出4~20mA調節信號 |
| CO傳感器 | Winsen ZE25-CO | 1個 | 實時檢測一氧化碳濃度，輸出模擬信號 |
| 排風電機+風機 | YVF2 1.5kW + 離心風機 | 1套 | 驅動系統的核心，執行調節任務 |
| 控制面板 | 自配 | 1套 | 包含操作按鈕、顯示指示燈等 |
2. 推薦參數設置
在容濟900系列變頻器內，以下是系統運行的基本設定：
| 參數 | 說明 | 建議值 |
|---|
| F0-00 | 命令源 | 1（外部端子控制） |
| F0-01 | 主頻率源 | 2（AI1） |
| F5-02 | PID反饋源 | 1（模擬輸入） |
| F5-08 | 傳感器類型 | 1（4-20mA） |
| F5-01 | PID設定值 | 30ppm（參考值） |
| F0-04/05 | 加減速時間 | 5~10s |
五、系統部署與維護建議
1. 設備安裝與布置
傳感器安裝位置：建議安裝在車間中央或排氣末端，高度1.5~2米，以確保感知到全區域的CO濃度變化；
PID控制器：應安裝在操作員易于監控的地方，確保能快速調整參數；
變頻器與風機：安裝時需確保良好通風，變頻器可放置于電控柜內，避免高溫與潮濕。
2. 系統調試與運行
初次調試時，通過模擬輸入或手動輸入模擬量信號對PID控制器與變頻器進行調節；
對CO傳感器進行零點校準與靈敏度測試，確保準確反饋；
調整PID控制參數，如比例（P）、積分（I）系數，使系統響應更加平穩。
3. 維護與保養
| 設備 | 維護內容 | 維護頻率 |
|---|
| CO傳感器 | 校準與功能檢查 | 每6個月一次 |
| PID控制器 | 輸出信號與顯示檢查 | 每12個月一次 |
| 變頻器 | 散熱片清理與電氣檢查 | 每12~18個月 |
| 風機電機 | 軸承潤滑與電流測量 | 每3~6個月一次 |
六、系統升級與擴展建議
1. 遠程通訊功能
可以在容濟900變頻器中加入Modbus RTU通訊模塊，實現云平臺遠程監控、數據記錄與報警功能，適應更高級的智能管理需求。
2. 多區域控制
對于大面積車間，可以使用多個獨立通風單元，在每個區域設置獨立的CO傳感器，分別控制相應區域的排風機轉速，減少能耗。
3. 顆粒物傳感器集成
加入PM2.5傳感器，不僅監測CO濃度，還可實現空氣質量的全方位調節，特別適用于粉塵環境。
七、總結與價值提煉
通過基于容濟900系列變頻器與RKC PID控制器的一氧化碳反饋智能通風系統，能夠自動調節排風機的轉速，減少一氧化碳濃度，保障作業環境的安全。系統通過節能、智能化的控制方式，滿足了車間、車庫等封閉空間內對空氣質量的高標準需求，并且具備良好的擴展性，能夠適應更復雜的工業環境。
此方案不僅能提升員工健康和生產環境質量，同時也為企業帶來了節能與安全雙重收益。
