INVT Goodrive20 變頻器 S1/S2/S3 三段速控制設置詳解
在工業控制應用中，變頻器的多段速運行是一種高效而實用的方式，用于快速切換預設速度以適應不同工況。本文將以 INVT 英威騰 Goodrive20 系列變頻器為例，詳解如何通過 S1、S2、S3 三個數字輸入端子實現 8 段速運行控制，并結合功能碼做出設置指導。
一、控制原理說明
Goodrive20 變頻器支持最多 16 段速運行，通過 4 個多功能數字輸入端子（如 S1～S4）組合輸入高低電平信號，構成二進制數，對應運行頻率段。
以 S1、S2、S3 為例，最多可組合出 8 個不同的狀態，即段0到段7。
| S3 | S2 | S1 | 段速編號 | 對應頻率參數 |
|---|
| 0 | 0 | 0 | 段0 | P10.00 |
| 0 | 0 | 1 | 段1 | P10.01 |
| 0 | 1 | 0 | 段2 | P10.02 |
| 0 | 1 | 1 | 段3 | P10.03 |
| 1 | 0 | 0 | 段4 | P10.04 |
| 1 | 0 | 1 | 段5 | P10.05 |
| 1 | 1 | 0 | 段6 | P10.06 |
| 1 | 1 | 1 | 段7 | P10.07 |
若加入 S4 端子（設為“多段速端子4”），可拓展為 16 段速（段0 ~ 段15）。
二、接線說明

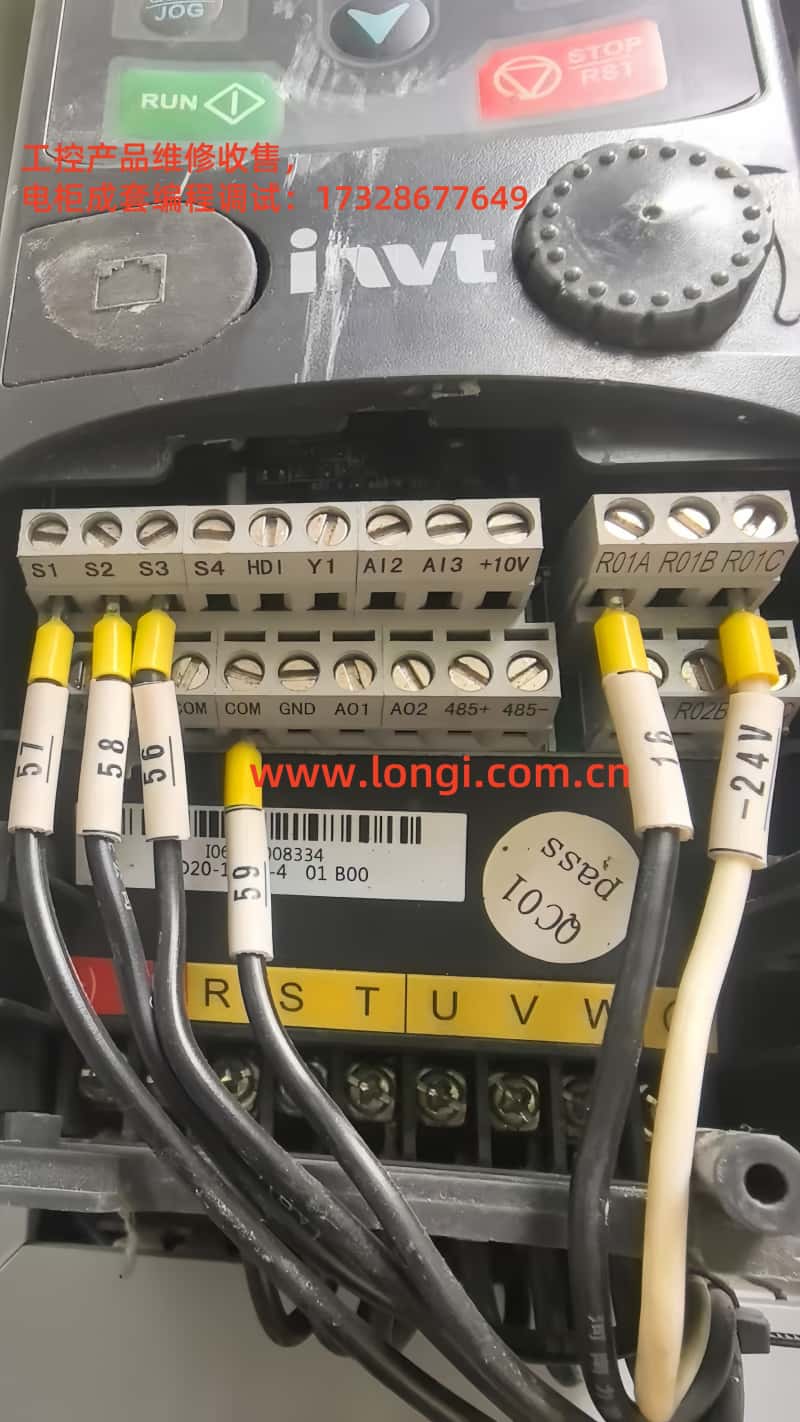

根據變頻器接線圖，S1、S2、S3 為多功能數字輸入端子，可連接撥碼開關、PLC、按鈕等實現段速控制。常見為 NPN 開關輸入，默認已接好控制電源 +24V 與 PW 公共端。
三、功能碼設置步驟
1. 設置頻率源為多段速
進入功能參數：
2. 設置 S1~S3 為多段速端子
進入 P05 組設置輸入端子功能：
| 參數號 | 說明 | 設置值 |
|---|
P05.00 | S1端子功能選擇 | 16 = 多段速端子1 |
P05.01 | S2端子功能選擇 | 17 = 多段速端子2 |
P05.02 | S3端子功能選擇 | 18 = 多段速端子3 |
如使用 S4，則：
3. 設置各段對應頻率值
進入 P10 組，設定每一段的輸出頻率：
| 參數號 | 對應段速 | 示例值（Hz） |
|---|
| P10.00 | 段0 | 5.00 Hz |
| P10.01 | 段1 | 10.00 Hz |
| P10.02 | 段2 | 15.00 Hz |
| P10.03 | 段3 | 20.00 Hz |
| ... | ... | ... |
| P10.07 | 段7 | 40.00 Hz |
每個頻率值可按需設定，最大不超過 P00.03（最大輸出頻率）。
四、運行條件與注意事項
多段速運行需變頻器處于運行狀態（有啟動信號）；
多段速切換不會中斷運行，但若當前段頻率與前一段差距過大，需注意加減速時間設定；
S端子默認為 NPN 接法（內部電源），如使用外部PNP輸入，請在控制端子板上調整U型跳線；
可通過 P10.16 ~ P10.31 分別設置每段的加減速時間（如需獨立設置）；
若段速切換響應慢，請檢查端子濾波時間 P07.10 是否過大。
五、調試參考實例（8段速）
P00.06 = 6 // 頻率給定方式：多段速
P05.00 = 16 // S1 端子設為 多段速1
P05.01 = 17 // S2 端子設為 多段速2
P05.02 = 18 // S3 端子設為 多段速3
P10.00 = 5.0 // 段0頻率
P10.01 = 10.0 // 段1頻率
P10.02 = 15.0 // 段2頻率
P10.03 = 20.0 // 段3頻率
P10.04 = 25.0 // 段4頻率
P10.05 = 30.0 // 段5頻率
P10.06 = 35.0 // 段6頻率
P10.07 = 40.0 // 段7頻率
六、總結
Goodrive20 變頻器支持靈活的多段速運行功能，通過簡單的端子接線與參數設置即可快速實現多個速度切換，適用于風機、水泵、傳送帶等需要頻率分段控制的場合。合理規劃段速與對應的輸入邏輯，不僅能提升系統效率，還能降低能耗并延長設備使用壽命。
