三菱變頻器FR-A500（A540和A520）系列用戶手冊使用指南

三菱FR-A500系列變頻器，包括A540和A520型號，是工業控制領域中廣泛應用的設備，其用戶手冊是操作和維護變頻器的重要指南。本文將基于用戶手冊內容，詳細介紹該系列變頻器的操作面板功能、參數設置、密碼管理、外部控制及故障處理等方面的使用指南。

一、操作面板功能介紹

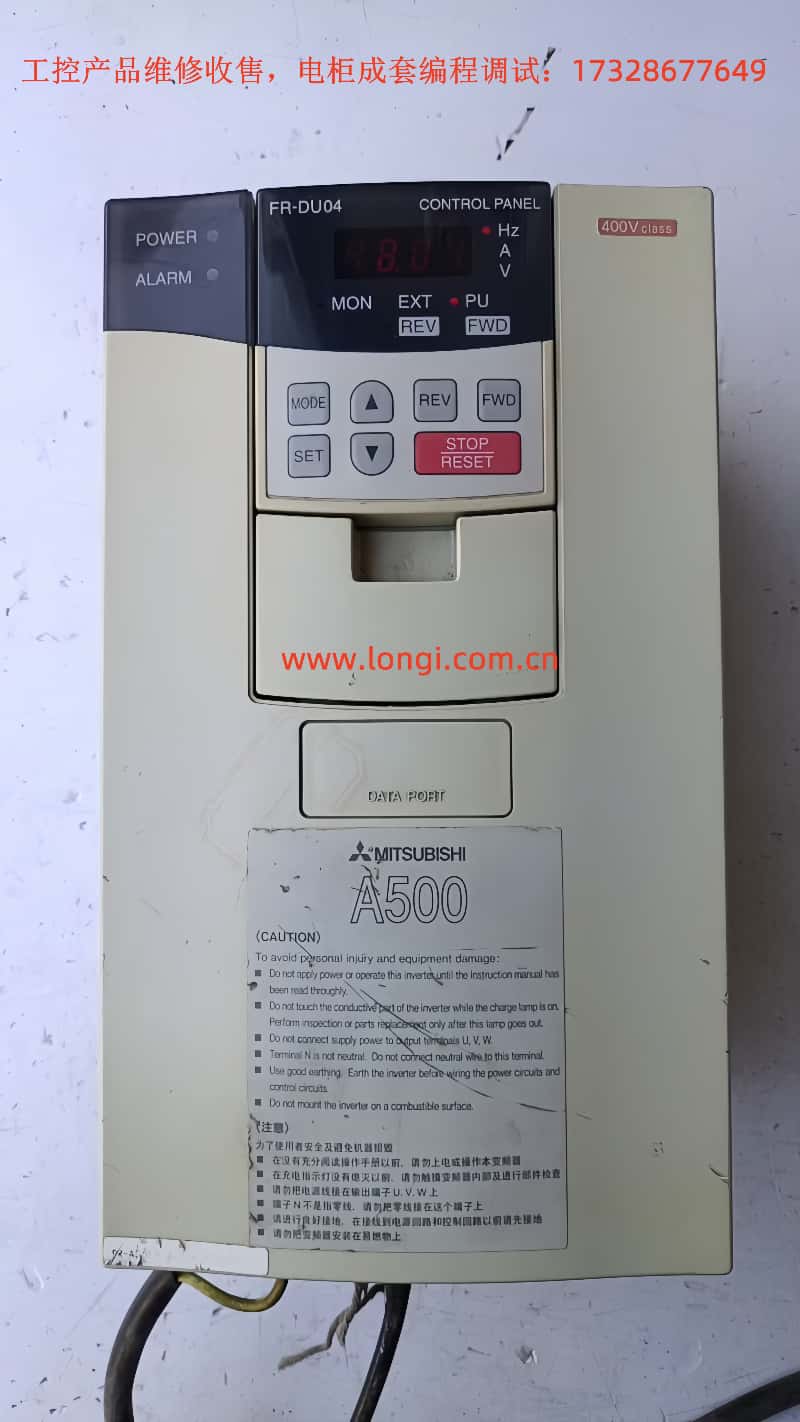

三菱FR-A500系列變頻器的操作面板（FR-DU04）是用戶與變頻器交互的主要界面，具備豐富的顯示和操作功能：

• 顯示功能：操作面板可實時顯示變頻器的運行頻率、輸出電流、輸出電壓、報警信息等關鍵參數，方便用戶監控變頻器狀態。

• 按鍵功能：

• MODE鍵：用于切換不同的操作模式，如監視模式、頻率設定模式、參數設定模式等。

• SET鍵：用于確認設定值或進入?yún)?shù)設定界面。

• ↑和↓鍵：用于增加或減少設定值，調整參數或頻率。

• FWD和REV鍵：分別用于給出正轉和反轉指令，控制電機轉向。

• STOP RESET鍵：用于停止變頻器運行或復位故障。

二、參數初始化設置

在變頻器使用過程中，有時需要將參數恢復到出廠設置。用戶可通過以下步驟進行參數初始化：

• 全部參數清除：將參數Pr.77設定為1，然后按下SET鍵保持1.5秒以上，即可將所有參數（除Pr.77、Pr.79、Pr.80、Pr.81外）恢復到出廠設定值。

• 用戶參數組清除：若需清除用戶自定義的參數組，可使用參數Pr.174和Pr.176分別清除用戶第一組和第二組參數。

三、密碼設置與消除及參數訪問限制

為保護變頻器參數不被隨意修改，用戶可通過以下方式設置參數訪問限制：

• 參數寫入禁止選擇（Pr.77）：

• 設定為1時，僅在變頻器停止時可以寫入?yún)?shù)。

• 設定為2時，禁止寫入所有參數（出廠設定）。

• 設定為0時，允許在運行時寫入?yún)?shù)（需注意安全）。

• 密碼功能：雖然FR-A500系列變頻器本身不直接提供密碼設置功能，但通過Pr.77參數限制參數寫入，可間接實現一定程度的訪問控制。

四、外部控制功能

三菱FR-A500系列變頻器支持外部端子控制，方便用戶根據實際需求進行靈活配置。

• 外部端子正反轉控制：

• 使用端子STF（正轉啟動）和STR（反轉啟動）進行正反轉控制。將STF信號接通時，變頻器正轉運行；將STR信號接通時，變頻器反轉運行。

• 參數設定：確保Pr.79操作模式選擇設定為外部操作模式或組合操作模式，以便使用外部端子控制。

• 外部電位器給定頻率調速：

• 頻率設定端子：使用端子2、4、5和10（或AU端子，取決于參數設定）進行模擬頻率設定。通常使用電位器連接在10（或AU）和5端子之間，通過調節電位器來改變輸入電壓，從而設定運行頻率。

• 參數設定：設定Pr.73選擇電壓輸入范圍（如0-5V、0-10V等）；確保Pr.125（模擬輸入濾波時間常數）等參數設定合適，以保證頻率設定的穩定性。

五、故障代碼及處理方法

變頻器在運行過程中可能會遇到各種故障，用戶手冊中提供了詳細的故障代碼及處理方法。以下是一些常見故障代碼及簡要處理步驟：

• E.OC1（加速時過電流斷路）：檢查負載是否過大，加速時間是否過短，電機及電纜絕緣是否良好。

• E.OV1（加速時再生過電壓斷路）：檢查電源電壓是否過高，減速時間是否過短，制動電阻是否損壞。

• E.THM（電機過負荷斷路）：檢查電機負載是否過重，電機散熱是否良好，必要時減小負載或改善散熱條件。

• E.UVT（欠壓保護）：檢查電源電壓是否過低，電源線路是否接觸良好。

• E.FIN（散熱片過熱）：檢查變頻器散熱片是否積塵過多，通風是否良好，必要時清理散熱片或改善通風條件。

當變頻器因故障停止時，操作面板會顯示相應的故障代碼。用戶應根據故障代碼查閱用戶手冊，采取相應的處理措施。處理完畢后，按下STOP RESET鍵復位變頻器，重新啟動運行。

六、結論

三菱FR-A500（A540和A520）系列用戶手冊是操作和維護變頻器的重要指南。通過本文的介紹，用戶應能熟練掌握操作面板功能、參數初始化設置、密碼管理、外部控制及故障處理等方面的操作技巧。在實際應用中，用戶應根據具體需求合理配置變頻器參數，確保變頻器穩定、高效運行。同時，定期查閱用戶手冊，了解變頻器最新功能和技術動態，也是提升設備管理水平的重要途徑。
