1?前言

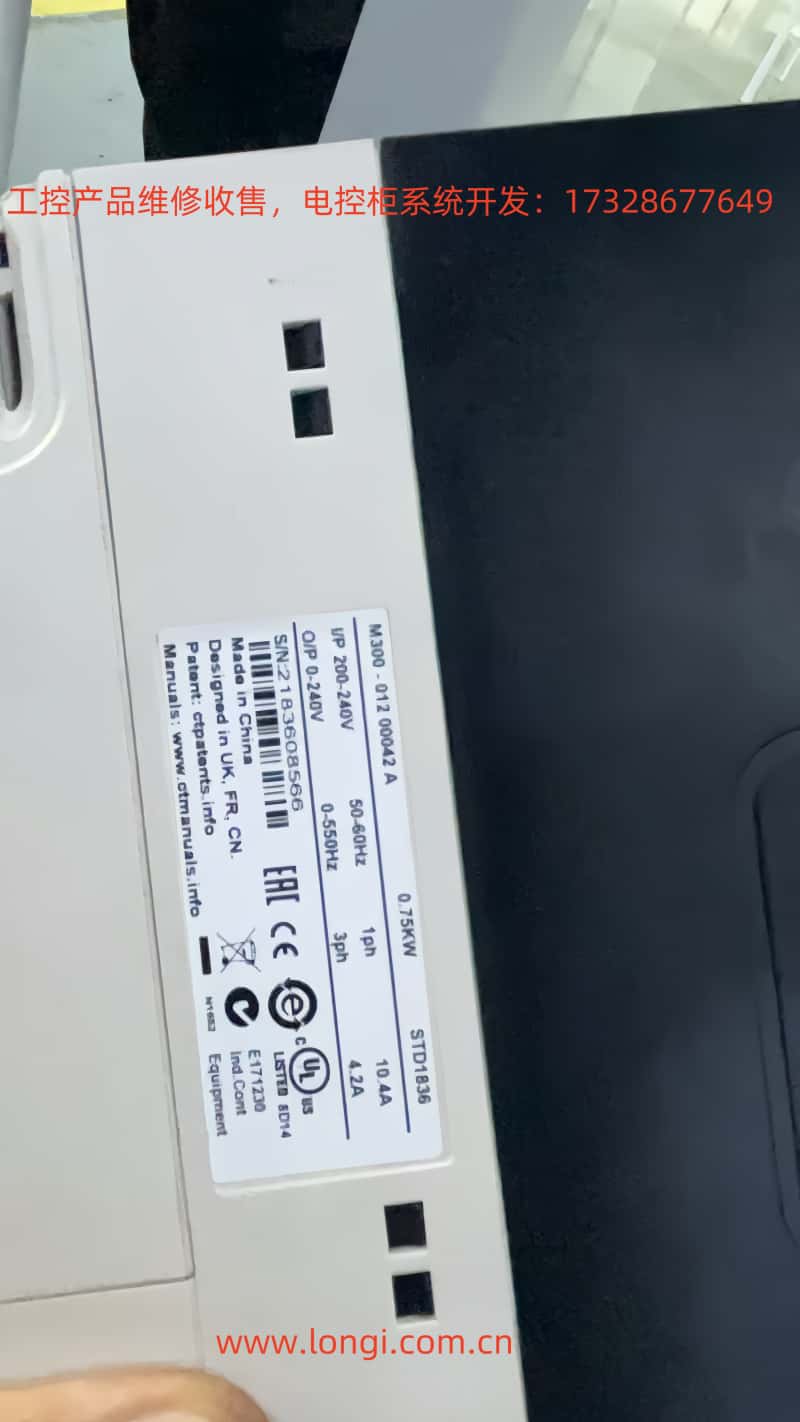

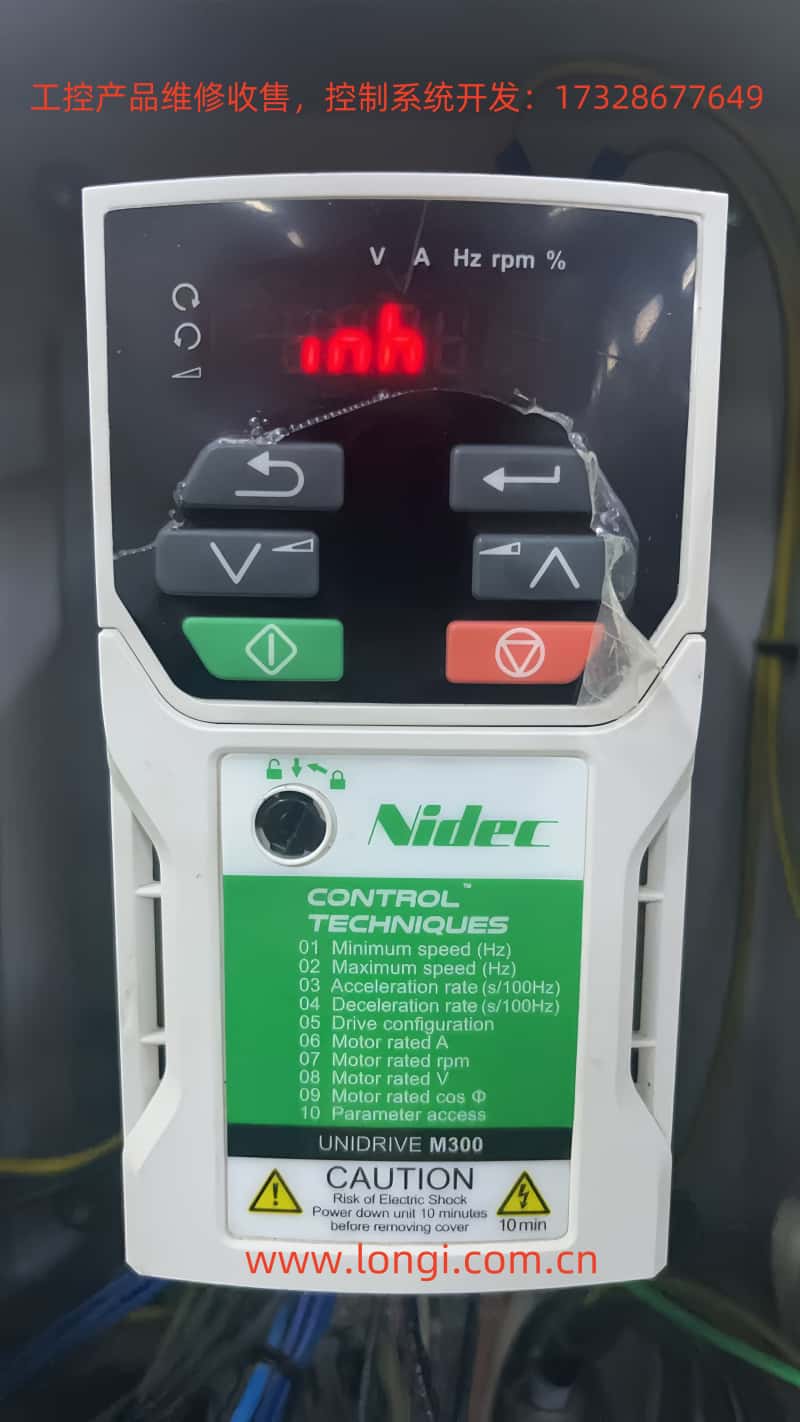

在現場調試或維修 Unidrive?M300?變頻/伺服驅動器時，面板忽然亮起 “inh”（Inhibit）常令工程師措手不及。本文基于官方手冊、Control?Techniques?FAQ 以及多年來的維護經驗，系統梳理 “inh” 的根本含義、安全邏輯、十大常見觸發原因、六步排查流程及預防性維護策略，供同行快速定位并消除故障，確保生產線高效、安全運行。全文約 4800?字，滿足深度閱讀需求。
2?“inh” 狀態是什么？
官方《Quick?Start?Guide》在“Status?indications”表中明確說明：inh =?驅動被抑制，輸出級關閉；Safe?Torque?Off(STO) 信號未就緒或 Drive?Enable 為低電平，此時逆變橋完全斷開，電機無轉矩輸出。
與普通 Trip（故障）不同，inh 并不記錄在 Trip 日志內，且復位鍵無法清除；只有重建驅動使能邏輯，LED 才會從 inh?→?rdy?→?StoP/頻率 依序轉換。
3?STO 功能工作原理
Safe?Torque?Off 屬于 EN?61800?5?2 定義的安全功能，處“失能”邏輯低電平(<?5?V) 時即可切斷所有 IGBT 驅動信號，實現 IEC?60204?1 Stop?Category?0 的“無控制停機”。其“失效安全”設計保證即便逆變級、MCU 或 I/O 出現單一故障，也無法在未授權條件下重新上電。
在 M300 上，端子 31?STO1 與 34?STO2 為雙通道冗余輸入；端子 32、33 為各自獨立的 0?V 參考。只要任一通道掉電，驅動立即進入 inh。
4?十大常見觸發原因
| # | 現場現象 | 可能原因 | 備注 |
|---|
| 1 | 維護后開機立刻 inh | 安全門、急停未復位，31/34 無 +24?V | 首先檢查安全回路 |
| 2 | 運行中隨機轉到 inh | 24?V 開關電源波動 <?20?V | 測量 T14→32/33 |
| 3 | 換電機做自整定后顯示 inh | Rotating/Stationary Autotune 完成后驅動自動抑制 | 設計使然 |
| 4 | 剛做參數恢復 Def.xx | 默認要求先斷使能再上電 |
|
| 5 | PLC 輸出 Drive?Enable 但 LED 仍 inh | PLC?COM 未與驅動 0?V 共地 |
|
| 6 | 新增安全繼電器后無法復位 | 繼電器常閉觸點接反 / 有泄漏電壓 |
|
| 7 | 接線松脫 | 31、34 螺絲松動導致間歇掉電 | 推薦 0.2?N·m 扭矩 |
| 8 | 24?V 供電由其他設備串聯 | 線路壓降>5?V 觸發失能 |
|
| 9 | STO 模塊未插牢 | 拔插排線或更換模塊 | 極少見 |
| 10 | 固件檢測硬件異常 | 需廠家檢修 | 會同時出現 “Sto” Trip |
5?六步快速排查流程
量測 24?V
確認 STO 通道
核對 Drive?Enable 邏輯
復位自整定抑制
檢查接線質量
外部安全設備診斷
若第 2 步短接后仍為 inh，可基本鎖定 STO 板或主板故障，需返廠檢修。
6?現場案例解析
6.1 注塑機改造項目
某 75?kW 注塑機由西門子驅動改造為 M300。改造完成后，啟動常顯 inh。排查發現 PLC?DO 與驅動 0?V 未共地，導致 STO 輸入檢測到 10?V 浮地電位，被判定為邏輯低。消除浮地后立即恢復。
6.2 紡織卷繞線生產
工程師為方便檢修，將急?；芈犯臑閱瓮ǖ垒敵?，只接 31 未接 34，系統偶發 inh。依據 STO “雙通道任意低電即抑制”特點，將 34 同步接入安全繼電器 NO 觸點后穩定運行。
6.3 機器人關節自整定
對 2?kW 伺服電機做 Rotating?Autotune，完畢后面板固定 inh。技術員誤以為故障，實為驅動設計：自整定結束需重新上使能。按步驟復位即解決。
7?為什么不能簡單“清故障”？
Control?Techniques 官方 FAQ 指出：INH 不是 Trip，故按 RESET 無效；唯一辦法是向 STO 輸入送 24?V。若擅自短接安全鏈路，可能違背機器 CE/UL 安全評估，甚至引發法律風險。
因此在工業安全標準 ISO?13849?1 / IEC?62061 框架下，必須找出導致 STO 失能的根本原因并通過風險評估確認關閉或恢復安全設備，而不能單純“消音”。
8?預防性維護與改進建議
獨立 24?V 冗余電源：關鍵產線可配置雙路隔離電源，通過 OR-ing Diode 供電，防止電壓跌落。
定期擰緊端子：建議半年一次；尤其是高震動場合。
安全鏈路監測：選用帶診斷觸點的 PNOZmulti 或 EasyE?Stop，對每次開啟/閉合做狀態記錄。
增加電壓檢測信號：在 PLC 采集 T14 電壓并設置 <?20?V 報警，提前發現電源故障。
參數備份：使用 AI?Backup SD 卡或 Machine?Control?Studio 將關鍵參數固化，防止誤操作恢復默認后使能邏輯丟失。
培訓與SOP：編寫《STO?Inhibit 解除標準作業流程》，讓現場人員清楚“先斷、后查、再送電”的順序。
9?結語
“inh” 并非真正的故障，而是 Unidrive?M300 安全架構主動保護的表現。深入理解 STO 雙通道邏輯、電氣接線規范與參數關聯，既能縮短停機時間，又能提升整線安全等級。希望本文為您提供系統化思路與實戰工具；若您在現場仍遇復雜情形，建議聯系 Nidec?CT 授權服務中心獲取進一步支持，切勿擅自短接安全回路。祝各位調試順利，生產安全高效！
