松下VF0變頻器SC1故障報警詳解與處理方法
在工業自動化應用中，變頻器作為電機調速與節能控制的核心部件，其穩定運行直接影響整個系統的生產效率與可靠性。本文以松下VF0系列變頻器為例，深入分析常見故障代碼“SC1”的含義、成因及處理策略，并結合實物案例提出維修建議。
一、SC1報警的含義

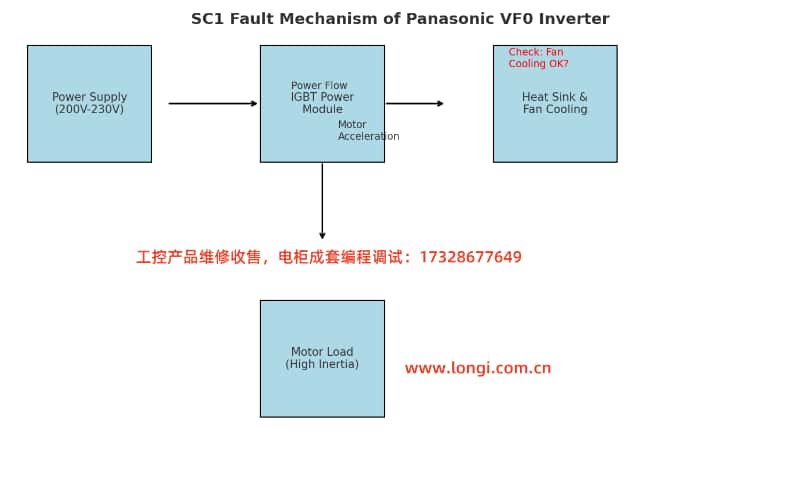

根據松下《VF0C系列變頻器使用手冊》中的報警說明，SC1代表“加速時的大電流或散熱片異常過熱”引起的系統保護動作。其目的是防止變頻器在電機加速過程中因電流過大或內部散熱不良而損壞功率器件（如IGBT模塊）。
具體說明如下：
SC1：加速時，瞬間電流超出設定范圍或內部散熱片溫度異常升高；
主要保護對象：IGBT功率模塊、母線電容及散熱風扇系統；
報警觸發時刻：電機啟動、加速過程中（頻率快速上升階段）。
二、SC1故障的常見原因
SC1故障可能涉及硬件電路、負載狀態、環境條件及參數設置等多個因素，常見原因可歸納為以下幾類：
1. 輸出側短路或接地故障
如果電機側電纜損傷，或輸出接線錯誤（如U、V、W短接或接地），在加速時會瞬間產生異常大電流，引發保護動作。
2. 負載過重或啟動慣量過大
當電機所拖動的負載過重（如皮帶卡滯、軸承咬死等），或者工況需要頻繁高速起動，均會導致啟動電流超過額定值，引發SC1。
3. 散熱系統異常
內部散熱片溫度升高的原因包括冷卻風扇失效、散熱片積塵嚴重、柜體通風不良等。這類問題會使IGBT溫升迅速上升。
4. 參數設置不合理
若加速時間設定過短（例如0.1~1秒），在短時間內要求電機從0轉速快速升頻，變頻器輸出電流可能超過其額定能力，從而觸發SC1。
5. 輸入電源電壓異常
輸入電壓過低時，為維持輸出功率，變頻器需輸出更大電流，這種情況在加速階段更容易觸發保護。
三、處理方法與排查步驟
以下是針對SC1報警的實用排查與處理步驟：
第一步：檢查輸出接線與電機負載
第二步：檢測散熱風扇與散熱通道
第三步：優化變頻器參數設置
進入?yún)?shù)設定模式（MODE → SET），適當調整以下參數：
| 參數編號 | 功能說明 | 建議設定 |
|---|
| Pr.01 | 加速時間 | 增加至3~5秒 |
| Pr.13 | 過電流保護等級 | 調整至中等或寬松等級（根據說明書） |
| Pr.90 | 散熱片過熱保護點 | 確保未設定過低 |
注意：修改參數前建議記錄原始值，避免誤調。
第四步：測量輸入電壓
第五步：觀察負載運行模式
四、實物案例分析

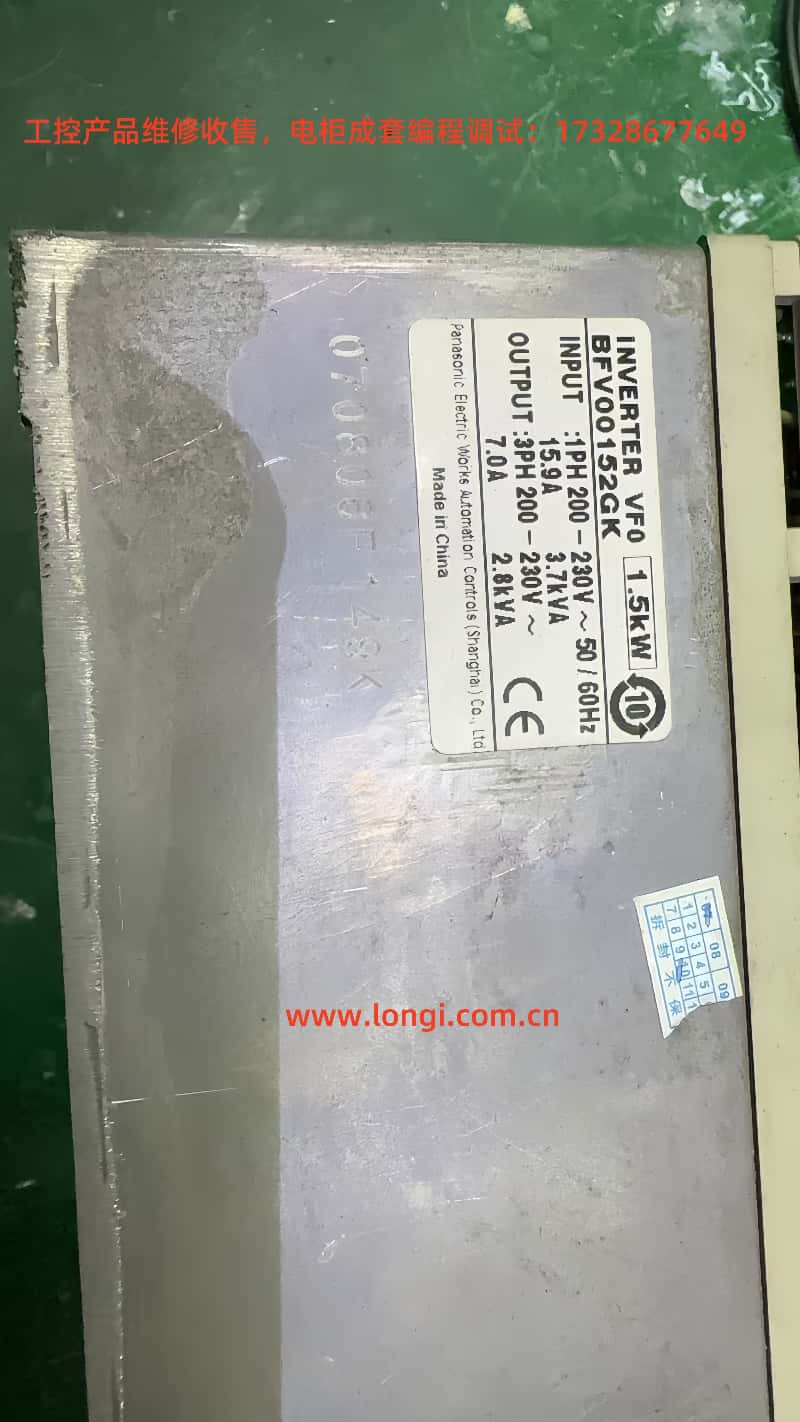

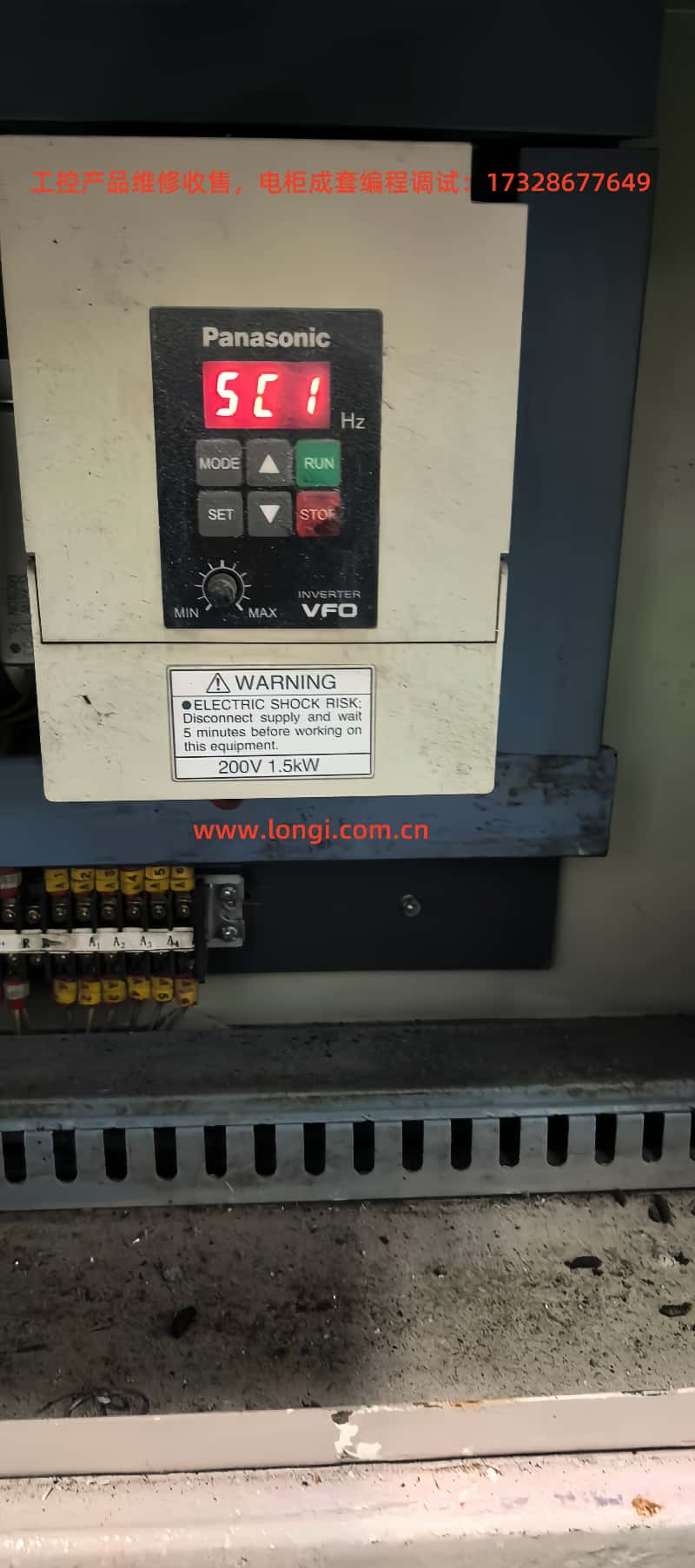

本次案例中，現場一臺型號為BFV00152GK的松下VF0變頻器（功率1.5kW），在運行時頻繁出現“SC1”報警。經現場檢查，發現如下問題：
散熱風扇失靈，內部溫升異常；
加速時間僅設定為0.5秒，負載為帶慣性的小型傳送帶；
控制柜長期處于封閉狀態，夏季內部溫度高達45°C以上。
解決方案：
更換冷卻風扇，清潔散熱片；
將加速時間Pr.01修改為3.0秒；
加裝散熱風扇至控制柜頂部以輔助通風；
運行后，SC1報警不再出現。
五、預防建議
為降低SC1報警發生概率，建議從以下幾個方面著手：
定期清潔控制柜與變頻器內部灰塵；
制定風扇與電容壽命保養周期（如每2年更換）；
合理設置變頻器加速時間，不追求極端響應；
加裝溫度傳感器與報警系統，實時監測內部溫升；
對于負載工況不穩定場合，建議配合PLC實現軟啟動邏輯或轉矩控制策略。
六、結語
SC1報警是松下VF0變頻器對加速過程電流和溫度異常的主動保護機制，表明系統存在潛在風險。通過合理排查電氣故障、負載異常和通風狀況，并優化控制參數，可有效消除該類故障，提升設備運行穩定性。對于一線維護人員而言，理解其原理、掌握排查方法，是保障系統安全運行的重要前提。
