在現代工業自動化控制系統中，變頻器的應用已經十分廣泛。Allen-Bradley（羅克韋爾）推出的PowerFlex 525系列變頻器以其高性能、強通訊能力和靈活配置，廣泛應用於風機、水泵、輸送線等多種設備控制場景。該系列變頻器雖然功能強大，但在實際應用中經常會遇到一些故障顯示，例如F059或OPEN提示，給維護人員帶來一定困擾。本文將詳細解析F059故障與OPEN提示的成因、原理、處理方法及參數設置，並結合EtherNet/IP應用場景給出實用建議，幫助用戶快速診斷並恢復系統運行。
一、F059故障與OPEN狀態的含義
1. F059故障碼的定義

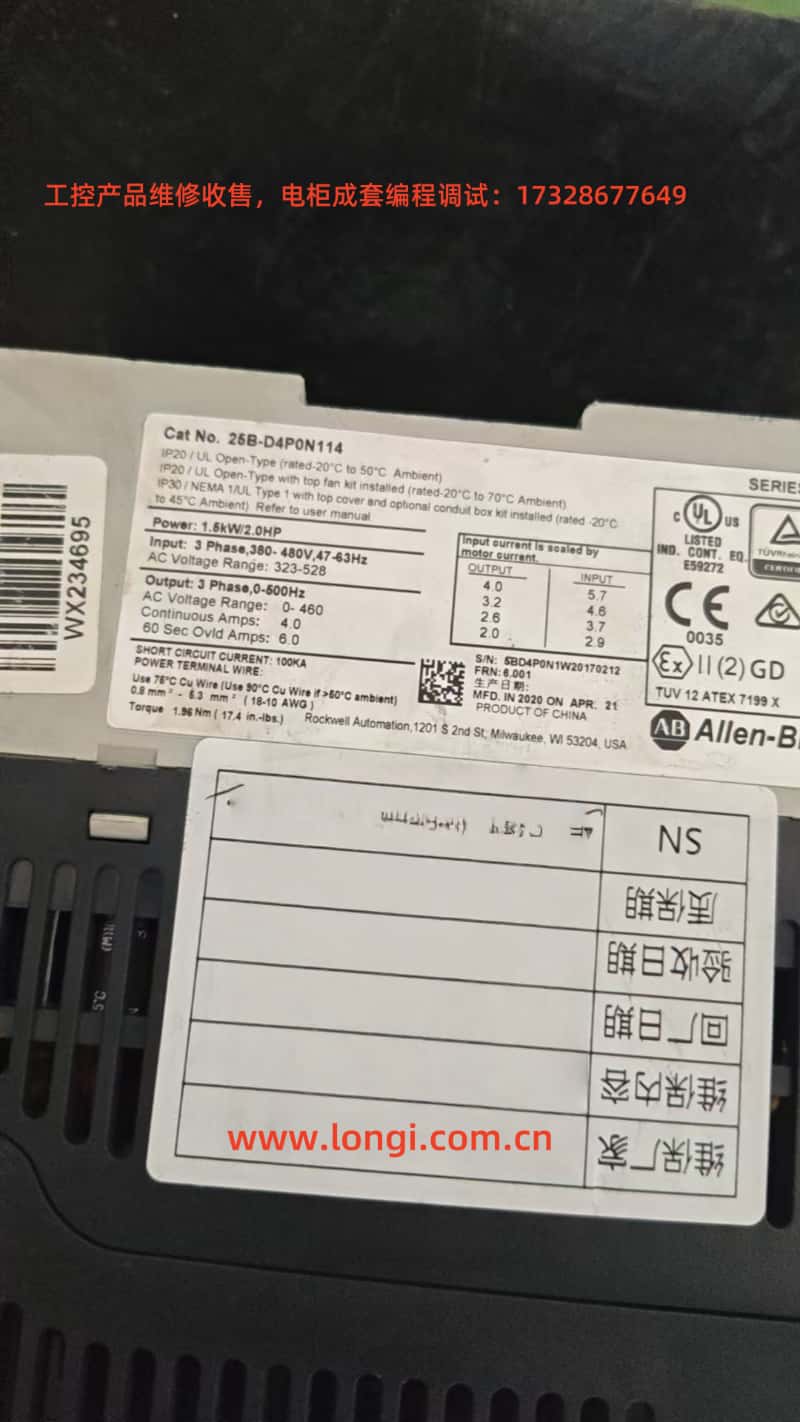

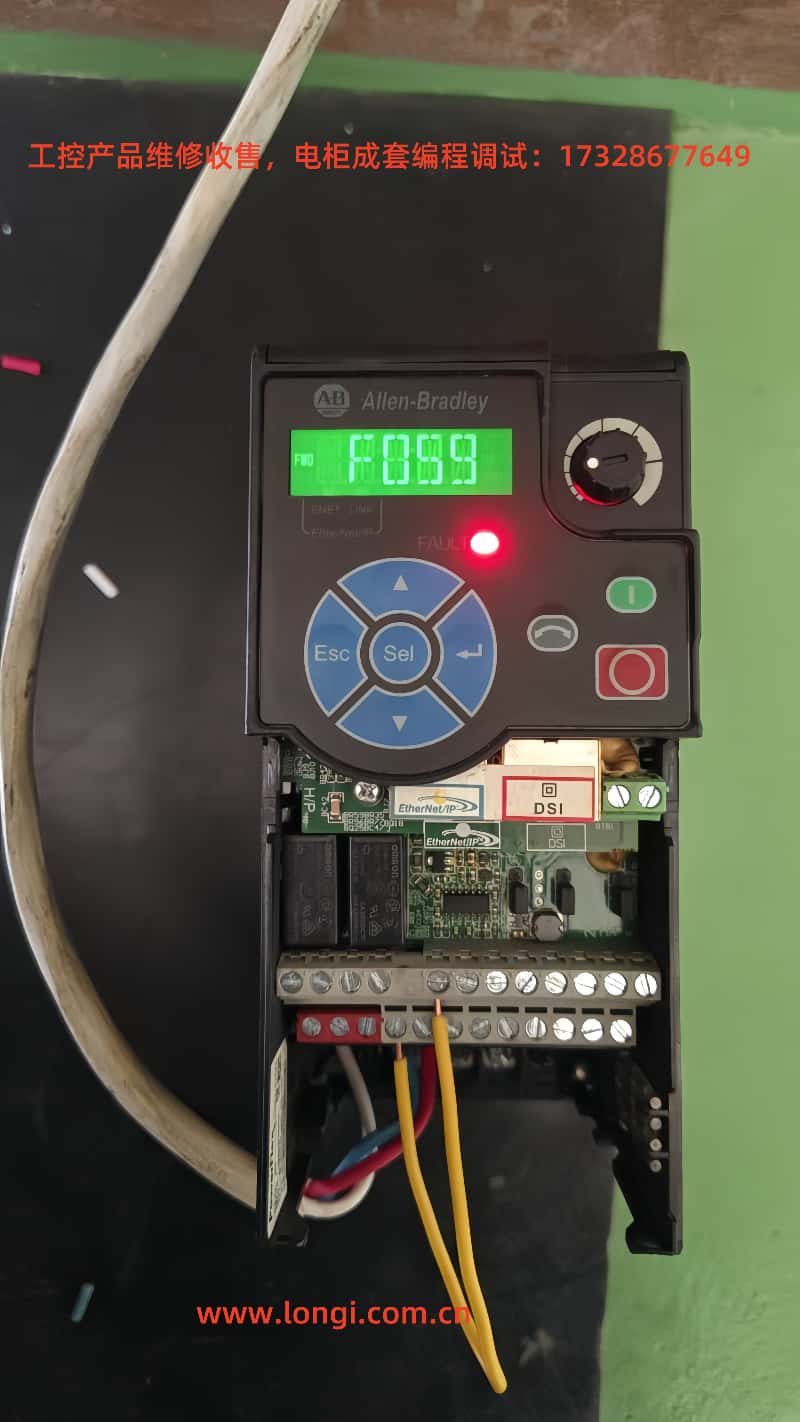

F059故障碼代表“Safety Open”，即“安全回路打開”。當PowerFlex 525檢測到安全輸入端子（S1、S2）未與+24V端子（S+）閉合時，系統將認為安全回路異常，觸發F059故障。
2. OPEN提示的含義

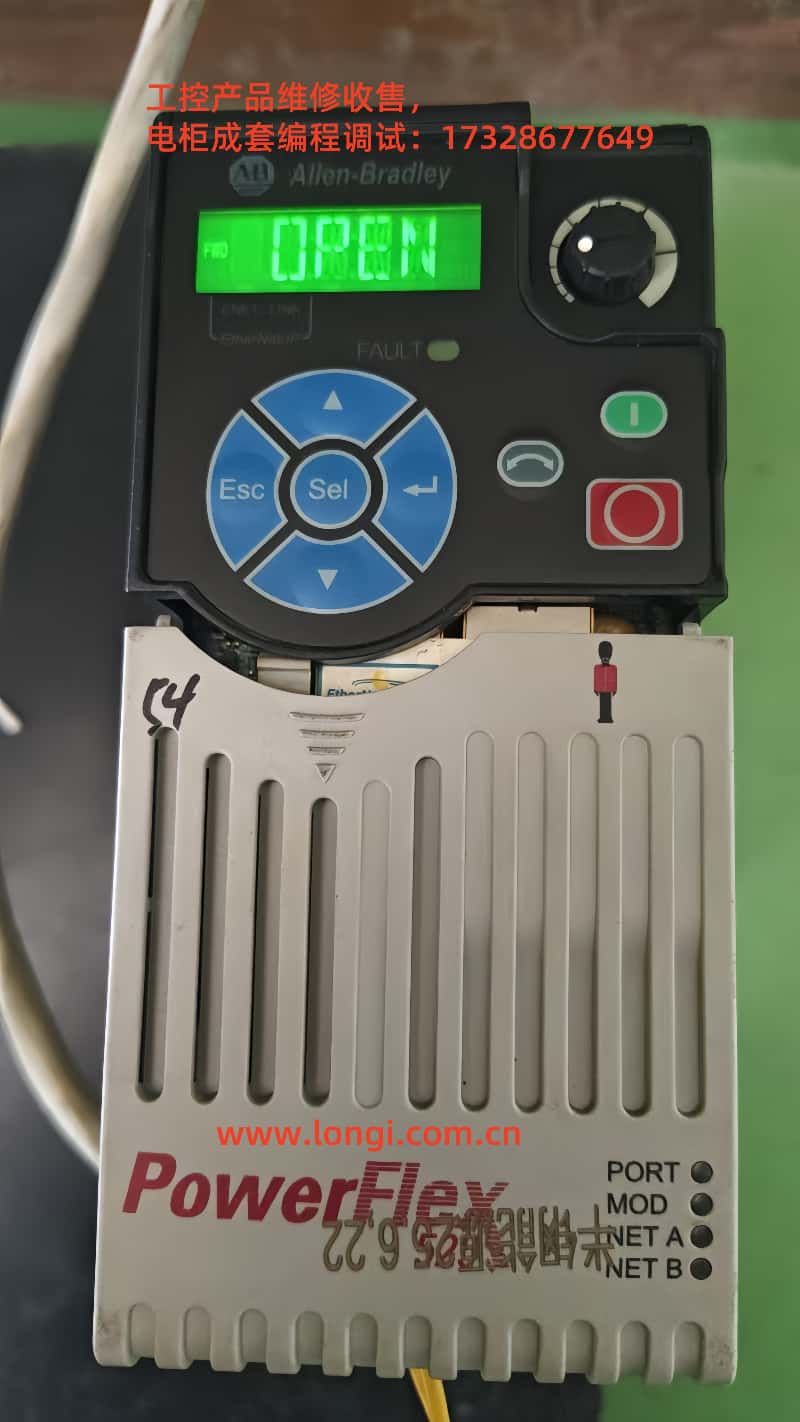

OPEN則是面板顯示的一種提示狀態，表示當前安全回路處?kù)丁拔撮]合”狀態。與F059不同的是，OPEN不會直接引發故障，而是提示操作者目前驅動器不允許輸出。
這兩者本質上都是安全回路的異常表現，只是F059為帶故障狀態，OPEN為狀態提示。
二、常見引發原因與診斷方法
1. 未使用安全回路但未正確跳線
如果系統未使用E-Stop、門禁開關等外部安全設備，S1與S2端子應透過跳線與S+連接形成閉合回路。若未跳線或接觸不良，將觸發F059或顯示OPEN。
2. 外部安全設備斷開或誤觸發
若有接入緊急停止按鈕、安全門等設備，這些設備的常閉接點斷開，也會導致驅動器感知安全回路異常。
3. 接地或共地不良
PowerFlex 525對於S+電壓回路對地要求嚴格，若+24V系統未共地或接地不良，也可能產生誤報。
4. 控制邏輯設置不當
部分參數（如T105、T106）設定不當也會使驅動器在安全狀態變化後無法正常復位。
三、處理與跳線方法
1. 不使用安全功能時的正確跳線方法
如果不使用外部安全輸入設備，建議將S+與S1、S2跳線以模擬回路閉合：
S+ ───┬──→ S1
└──→ S2
確保跳線使用銅芯導線並緊固，以防接觸不良導致間歇性F059。
2. 使用外部安全設備時的典型接線
如果需要接入E-Stop或安全繼電器，應將設備的常閉接點串入S1/S2與S+之間。例如：
+24V（S+）─────[E-Stop NC]───── S1
│
──────── S2
安全設備動作時，斷開回路，變頻器會立即切斷輸出，實現機械安全保護。
四、關鍵參數設置指南
1. T105 - Safety Open Enable
設置為1後，安全回路斷開不再觸發F059，但仍會顯示OPEN狀態。
2. T106 - SafetyFlt RstCfg
控制安全故障是否允許被Clear Fault命令清除。
默認為0（必須斷電重啟才能清除F059/F111）
設為1後，可在安全回路恢復後透過EtherNet/IP或面板手動清除故障。
3. A541/A542 - Auto Restart
這兩個參數允許故障解除後自動恢復運行。建議設置為合理時間（如5秒）以實現無人值守自復位。
五、EtherNet/IP下的清故操作
當變頻器與PLC、HMI等控制系統透過EtherNet/IP通訊時，可實現遠程自動清除安全故障。
操作步驟：
確保S1/S2安全回路已恢復閉合
在PLC程式中下發 "ClearFault" 命令（或直接寫入Fault Object = 1）
驅動器故障狀態解除，恢復待命狀態
配合T106=1與A541/A542設置，可實現完整的自動化安全控制與重啟。
六、常見誤區與維護建議
誤區1：未跳線但已設T105=1，仍提示OPEN
解決：即使禁用了F059報警，驅動器仍檢測到OPEN狀態，需正確跳線或閉合安全設備
誤區2：F059反覆出現但安全設備正常
解決：檢查端子是否氧化、導線是否老化，以及24V是否穩定供應並與地共接
建議：定期檢查安全端子螺絲是否鬆動，導線有無變色或斷裂；並保持24V電源與控制地之間電氣連接穩定。
七、總結與應用場景拓展
PowerFlex 525對於安全回路管理的設計非常嚴謹，提供靈活跳線、軟體參數設定及通訊控制方式。本文提供的跳線建議、T105/T106設置與EtherNet/IP清故指令相結合，適用於以下應用場景：
小型機械控制設備無需安全功能時跳線屏蔽
含安全繼電器的設備實現真正緊急停止保護
配合PLC實現遠程自動復位的無人值守系統
透過這些措施可有效提升系統穩定性、減少誤報與停機時間，實現安全與效率兼顧的控制系統。
