ACS800變頻器故障代碼7510：原因、診斷和解決方法

引言

ABB的ACS800系列變頻器是工業控制領域中廣泛應用的交流驅動器，適用于各種工況下的電機控制，包括感應電機和同步電機。憑借其高功率密度、先進的諧波抑制技術、高度可編程性和模塊化設計，ACS800系列在過程工業、金屬加工、采礦、水泥、電力、化工、油氣等領域表現出色，甚至在海上供應船等特殊場景中也有應用。然而，在實際使用中，ACS800變頻器可能會遇到故障，其中故障代碼7510是一個常見的通信相關問題。本文將詳細探討故障代碼7510的含義、可能原因、診斷步驟、解決方法以及預防措施，為用戶提供全面的指導。

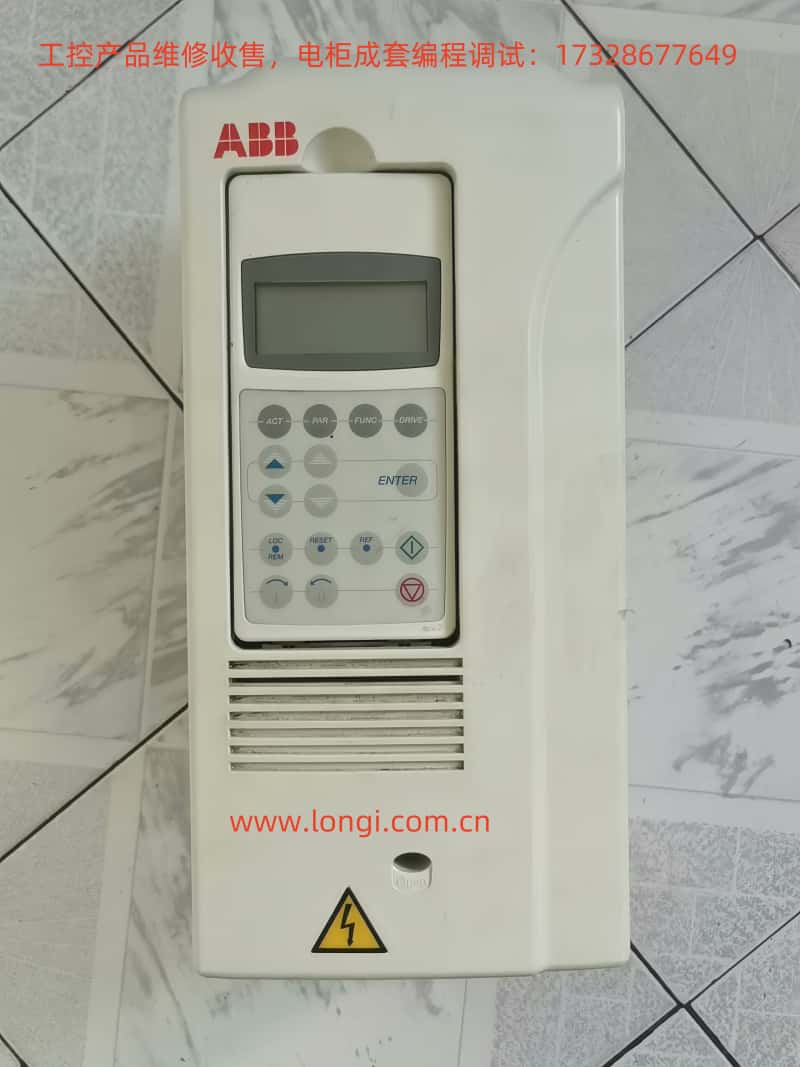

ACS800變頻器簡介

ACS800系列變頻器是ABB公司設計的高性能交流驅動器，能夠滿足從小型設備到大型工業系統的廣泛需求。其主要特點包括：

• 高功率密度：在較小的體積內提供高功率輸出，適合空間受限的場景。

• 諧波抑制：采用先進技術減少諧波干擾，提高電力質量。

• 高度可編程：提供豐富的參數設置和控制功能，支持定制化應用。

• 模塊化設計：便于安裝、維護和升級，降低維護成本。

ACS800變頻器廣泛應用于需要精確電機控制的場景，如生產線、泵站、風機系統等。然而，通信問題是其運行中可能遇到的挑戰之一，故障代碼7510就是其中典型代表。

故障代碼7510的含義

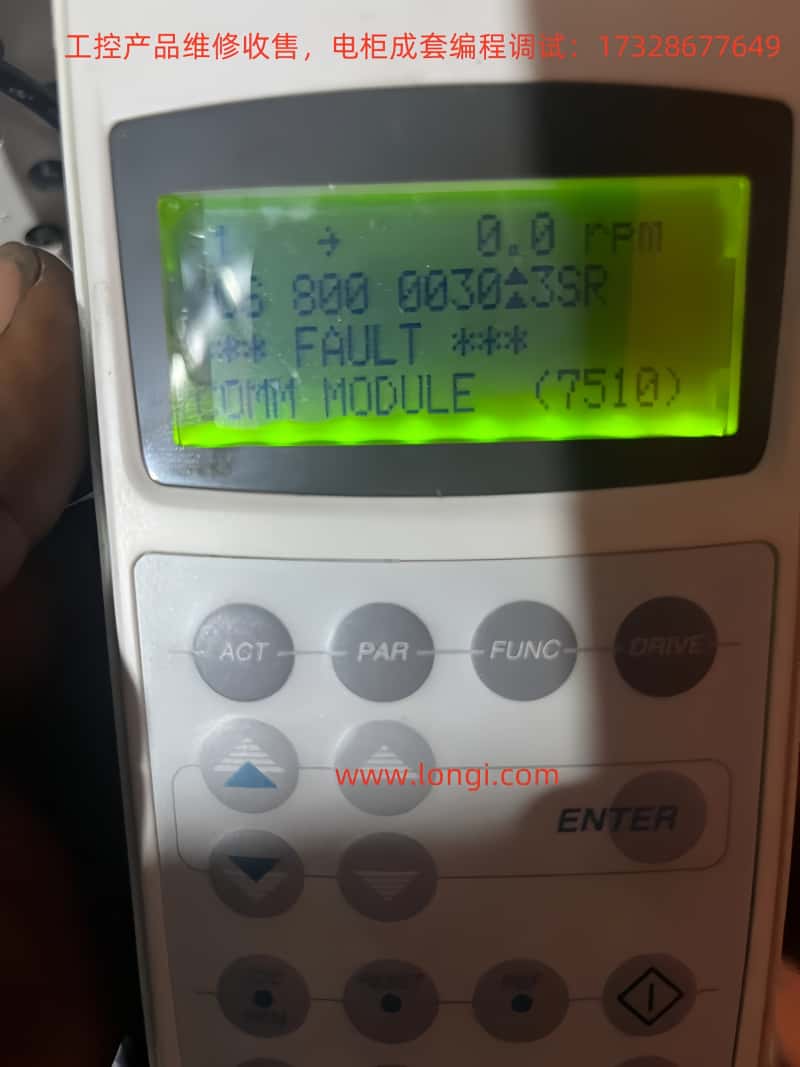

在ACS800變頻器中，故障代碼7510通常表示“通信模塊故障”（COMM MODULE FAULT）。具體而言，該故障表明驅動器與主控制器（如PLC或DCS）之間的周期性通信丟失。這種通信中斷可能導致驅動器無法接收控制命令或發送狀態信息，從而影響系統的正常運行。

根據手冊，7510故障與通信模塊相關，通常由可編程故障功能（參數30.18和30.19）觸發。通信模塊是驅動器與外部控制系統之間的橋梁，負責數據交換和同步。如果該模塊出現問題，整個系統的運行可能會受到嚴重影響。

故障原因分析

故障代碼7510可能由多種因素引起，以下是常見原因的詳細分析：

診斷步驟

當ACS800變頻器顯示故障代碼7510時，建議按照以下步驟進行系統診斷，以確定問題的根本原因：

1. 檢查通信電纜：

• 檢查通信電纜是否有物理損傷，如斷裂或磨損。

• 確保所有連接器牢固且接觸良好，無松動或腐蝕。

• 驗證電纜長度是否符合通信協議的要求（如Modbus建議最大長度為1200米）。

2. 驗證參數設置：

• 進入驅動器的參數菜單，檢查組51（COMM MODULE DATA，用于場總線適配器）或組52（STANDARD MODBUS，用于標準Modbus鏈接）的設置。

• 確保波特率、數據位、停止位等參數與主控制器一致。

• 檢查故障功能參數（如30.18、30.19），確認是否正確配置。

3. 檢查場總線狀態：

• 如果使用場總線（如Profibus、DeviceNet或ControlNet），參考中的“場總線控制”章節或相關場總線適配器手冊。

• 使用場總線診斷工具檢查通信狀態，確認是否有數據包丟失或錯誤。

• 確?？偩€終端電阻正確設置，且總線電源穩定。

4. 重啟系統：

• 關閉驅動器和主控制器的電源，等待幾分鐘后重新啟動。

• 觀察故障是否消失，排除臨時性通信問題。

5. 檢查主控制器：

• 驗證主控制器是否正確配置，能夠識別并與驅動器通信。

• 檢查主控制器的日志，查找與驅動器通信相關的錯誤信息。

• 確保主控制器的軟件版本與驅動器兼容。

6. 更換通信模塊：

• 如果以上步驟均無法解決問題，可能是通信模塊（COMM MODULE）硬件故障。

• 在更換模塊前，確認新模塊與驅動器的固件版本兼容，并由專業技術人員操作。

解決方法

根據診斷結果，采取以下針對性措施：

• 修復通信連接：

• 更換損壞的電纜，確保使用符合規格的電纜。

• 重新固定松動的連接器，清理腐蝕或灰塵。

• 糾正參數設置：

• 根據主控制器的配置，調整組51或組52的參數。

• 延長通信超時時間（如參數30.18或30.19），以適應網絡負載變化。

• 重新配置場總線：

• 確保場總線配置文件（如GSD文件）正確無誤。

• 檢查并設置正確的終端電阻，通常為120歐姆（視協議而定）。

• 驗證總線電源是否穩定，排除其他設備的干擾。

• 處理主控制器問題：

• 更新主控制器軟件至最新版本，確保兼容性。

• 糾正主控制器的配置錯誤，如地址或協議設置。

• 如果主控制器硬件損壞，聯系供應商更換。

• 更換通信模塊：

• 如果確認通信模塊故障，聯系A(chǔ)BB技術支持或?qū)I(yè)維修人員更換模塊。

• 更換后，重新配置相關參數并測試通信。

案例分析

以下是兩個實際案例，展示7510故障的診斷和解決過程：

1. 案例1：ControlNet系統中的干擾
   在一個使用ControlNet的系統中，ACS800驅動器間歇性出現7510故障。技術人員檢查后發現，網絡中的另一個設備偶爾發送錯誤數據包，干擾了通信。通過隔離該設備并重新調度網絡連接，問題得以解決。

2. 案例2：參數設置不當
   在一個Modbus系統中，用戶將通信超時時間設置過短，導致網絡負載增加時觸發7510故障。通過調整參數30.18，延長超時時間，通信恢復正常。

這些案例表明，7510故障的解決需要綜合考慮硬件、軟件和網絡環境。

預防措施

為減少7510故障的發生，用戶可以采取以下預防措施：

1. 定期檢查連接：

• 每月檢查通信電纜和連接器，確保無損壞或松動。

• 清理連接器，防止灰塵或腐蝕影響接觸。

2. 備份參數設置：

• 定期備份驅動器和主控制器的參數設置，存儲在安全位置。

• 在更換設備或固件升級前，確保有備份可用。

3. 保持系統更新：

• 定期檢查ABB官方網站，下載最新的驅動器固件和主控制器軟件。

• 確保所有系統組件的版本兼容。

4. 培訓操作人員：

• 為操作人員提供培訓，涵蓋驅動器操作、參數設置和基本故障排除。

• 確保人員熟悉手冊中的“場總線控制”章節。

5. 實施監控系統：

• 使用監控軟件實時跟蹤通信狀態和故障報警。

• 設置自動警報，以便在通信問題出現時及時響應。

通過這些措施，可以顯著提高系統的可靠性和穩定性，減少停機時間。

結論

ACS800變頻器的故障代碼7510是一個常見的通信模塊故障，通常由電纜問題、參數設置錯誤、場總線配置不當或硬件故障引起。通過系統的診斷步驟（如檢查電纜、驗證參數、重新配置場總線）和針對性的解決方法（如修復連接、調整參數或更換模塊），用戶可以有效排除故障。結合定期維護、參數備份和人員培訓等預防措施，可以進一步降低類似故障的風險，確保系統長期穩定運行。本文旨在為用戶提供清晰、實用的指導，幫助解決ACS800變頻器的7510故障問題。
