士林SS2變頻器“ou0”故障：原因分析與解決方案

引言

在工業自動化領域，變頻器（Variable Frequency Drive，VFD）是控制電機速度和扭矩的核心設備。士林SS2系列變頻器以其高效和可靠的性能廣泛應用于各種工業場景。然而，任何電子設備都可能出現故障，其中“ou0”故障是士林SS2變頻器用戶可能遇到的常見問題之一。該故障通常與過電壓相關，可能導致設備停機，影響生產效率。本文將深入分析“ou0”故障的原因，提供詳細的診斷步驟和解決方案，幫助用戶快速恢復設備正常運行。

什么是“ou0”故障？

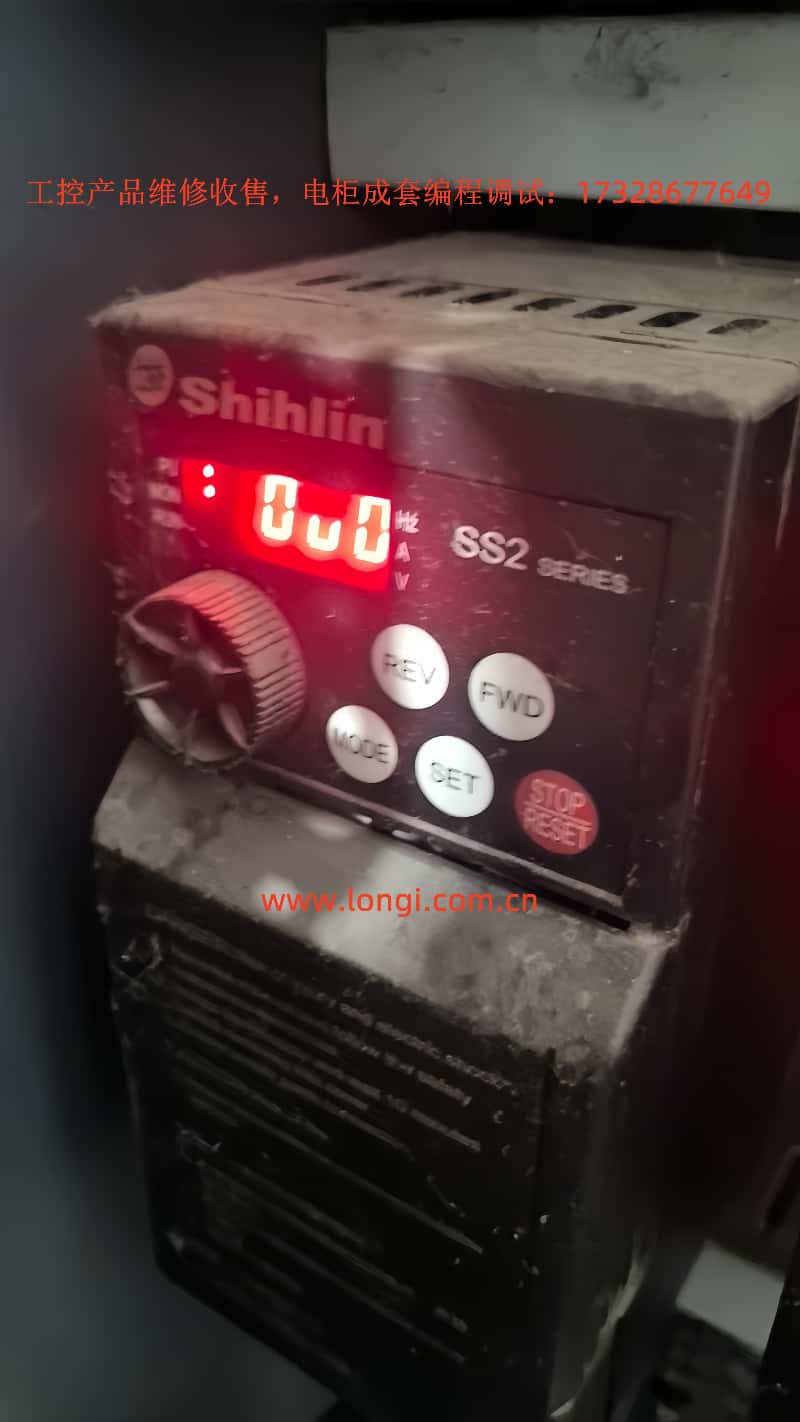

“ou0”故障代碼通常表示變頻器檢測到直流母線（DC Bus）電壓過高。直流母線是變頻器內部將交流電轉換為直流電的關鍵部分，其電壓由輸入電源和電機運行狀態共同決定。當直流母線電壓超過安全閾值時，變頻器會觸發保護機制，顯示“ou0”并停止運行，以防止內部元件（如IGBT模塊）損壞。在士林SS2變頻器的控制面板上，“ou0”通常以紅色顯示，伴隨運行指示燈異常。

“ou0”故障的常見原因

過電壓故障可能由多種因素引發，以下是主要原因：

1. 輸入電壓過高
   如果交流輸入電壓超過變頻器的額定范圍（通常為380V±15%），直流母線電壓會相應升高。電網波動、電源質量差或外部干擾（如雷擊）可能導致此問題。

2. 再生能量回饋
   在電機減速過程中，特別是在高慣性負載（如CNC機床或重型機械）的情況下，電機可能變?yōu)榘l(fā)電機，將能量反饋到變頻器。如果減速時間過短或沒有適當?shù)哪芰亢纳C制，直流母線電壓會迅速升高。

3. 組件老化或故障
   直流母線電容器是吸收和穩定電壓的關鍵部件。如果電容器老化或損壞，其性能下降可能導致電壓波動。此外，整流器或逆變器模塊的故障也可能引發過電壓。

4. 參數設置不當
   減速時間設置過短是常見的錯誤配置，會導致再生能量無法及時耗散。其他參數，如電壓調節設置，也可能影響電壓穩定性。

5. 外部因素

• 電纜過長或絕緣老化可能引起電壓干擾或泄漏。

• 環境因素，如高溫或灰塵積聚，可能影響變頻器的散熱和性能。

診斷“ou0”故障

為準確識別“ou0”故障的原因，建議按照以下步驟進行系統化診斷：

1. 檢查輸入電壓
   使用萬用表測量變頻器的三相輸入電壓，確保其在士林SS2系列的額定范圍內（通常為380V±15%）。如果電壓過高或波動明顯，檢查電網穩定性或是否存在外部干擾。

2. 檢查減速時間設置
   進入變頻器的參數設置界面（通常通過控制面板操作），查看減速時間參數（可能為P02，具體參考設備手冊）。如果減速時間過短（如2秒），嘗試延長至5秒或更長，以減少再生能量積聚。

3. 檢查直流母線電容器
   如果有條件，使用電容測試儀測量直流母線電容器的容量和等效串聯電阻（ESR）。老化電容器可能表現為容量下降或物理損壞（如鼓包、漏液）。必要時更換電容器。

4. 評估負載特性
   確定負載是否為高慣性類型（如重型機械或風機）。高慣性負載在減速時產生大量再生能量，可能需要額外的制動設備。

5. 檢查電纜和接地
   確保輸出電纜長度不超過推薦值（通常50米以內），并檢查電纜絕緣是否完好。確認變頻器接地良好，避免電氣噪聲或靜電干擾。

6. 使用診斷工具
   如果變頻器支持通信功能，可連接診斷軟件查看詳細的故障日志。記錄故障發生時的運行狀態（如加速、減速或恒速），以進一步分析原因。

解決方案

根據診斷結果，可采取以下措施解決“ou0”故障：

1. 調整減速時間
   延長減速時間是解決再生能量問題的簡單有效方法。通過控制面板進入?yún)?shù)設置，調整減速時間參數（如P02），建議從較短時間（如2秒）增加到5秒或更長，具體根據負載特性確定。

2. 安裝制動系統
   對于高慣性負載，安裝制動電阻和制動單元是推薦的解決方案。制動電阻可以將多余的再生能量轉化為熱能耗散，防止直流母線電壓過高。安裝前需確認電阻與變頻器型號匹配，參考士林SS2系列手冊。

3. 穩定輸入電壓
   如果電網電壓不穩定，考慮安裝穩壓器或無功補償設備。線路電抗器（Line Reactor）也可用于過濾高次諧波，改善電源質量。

4. 更換故障組件
   如果電容器或其他內部元件損壞，需由專業技術人員更換。更換前應斷電并確保安全操作。

5. 優化環境條件
   確保變頻器安裝在通風良好、溫度適宜的環境中。定期清潔散熱器和風扇，防止灰塵積聚影響散熱。

6. 重置參數
   如果參數設置可能出現錯誤，可嘗試將變頻器恢復出廠設置（通常通過按住“STOP/RESET”鍵并上電操作，具體參考手冊）。重置后，重新配置必要的參數。

預防措施

為避免“ou0”故障再次發生，建議采取以下預防措施：

• 定期維護：每6-12個月檢查一次變頻器的電容器、連接器和散熱系統，確保其處于良好狀態。

• 監控電源質量：使用電源質量分析儀定期檢測輸入電壓的穩定性，及時發現潛在問題。

• 優化參數設置：根據負載特性調整加速和減速時間，確保參數與實際應用匹配。

• 安裝保護設備：在雷電多發地區，安裝防雷設備以保護變頻器免受瞬時過電壓影響。

案例分析

在某制造工廠，一臺士林SS2變頻器用于控制CNC機床，頻繁在快速減速時報告“ou0”故障。技術人員首先測量輸入電壓，確認其在380V±10%范圍內，排除電源問題。隨后檢查參數，發現減速時間設置為2秒，明顯偏短。調整為5秒后，故障不再出現。為進一步提高可靠性，工廠安裝了制動電阻，有效應對高慣性負載的再生能量問題。此案例表明，正確的參數調整和硬件升級是解決“ou0”故障的關鍵。

結論

士林SS2變頻器的“ou0”故障通常由過電壓引起，可能源于輸入電壓異常、再生能量積聚或組件故障。通過系統化的診斷步驟（如檢查電壓、調整參數、安裝制動系統），用戶可以有效解決問題。定期維護和優化設置是預防故障的重要措施。如果問題持續，建議聯系士林電機技術支持或?qū)I(yè)維修服務，確保設備安全運行。

常見過電壓故障代碼及處理方法

以下是基于通用變頻器的過電壓故障處理方法，供參考：

（注：士林SS2可能使用“ou0”表示過電壓，具體需參考設備手冊。）
