9 臺施耐德變頻器直連 HMI 的以太網組網實踐指南
發布時間:2025-05-31 11:28:44 | 瀏覽量:123


一、項目概述

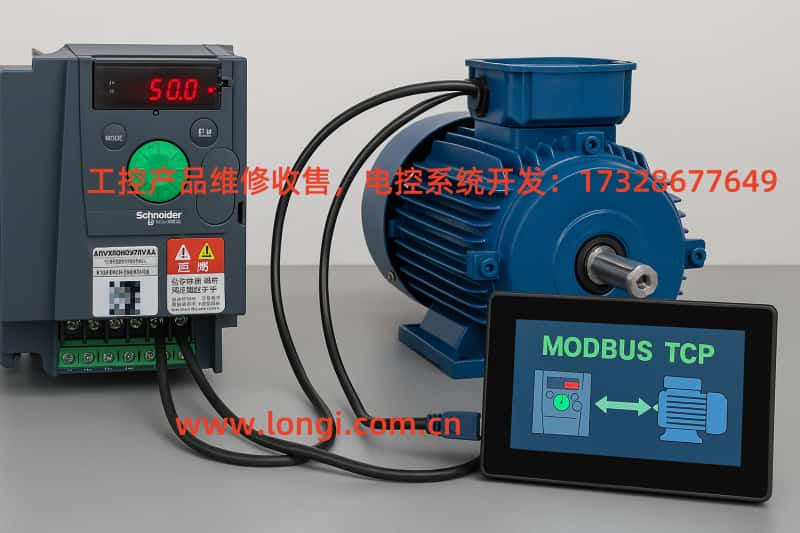

本項目旨在構建一個無需 PLC 的控制網絡,讓 9 臺施耐德 Altivar-310 系列變頻器通過 Modbus TCP 協議直接與 HMI(人機界面)通信。HMI 作為唯一主站,所有變頻器作為從站,實現控制指令下發、狀態監視與參數交互。

此方案適用于中小型自動化設備,既能降低成本,又簡化控制架構,提高調試效率。



二、硬件準備清單

項目作用注意事項

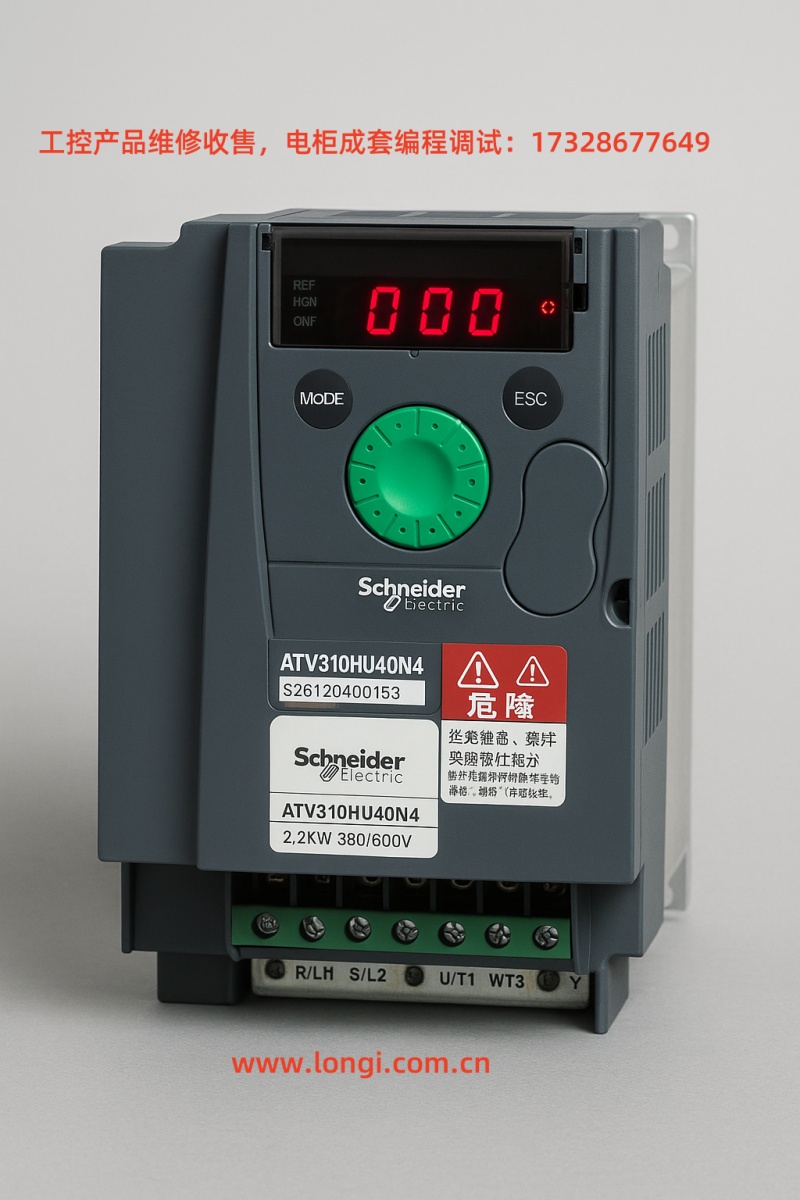

Altivar 310 + VW3A3616 模塊 × 9為每臺變頻器提供以太網口模塊需安裝牢固,插入變頻器通信選件槽位
工業以太網交換機(≥10口,百兆即可)構建星型網絡拓撲建議選擇導軌式金屬殼體工業交換機
屏蔽型 CAT5E/6 網線抗干擾通訊電纜單根不超過 100 米,建議屏蔽層一端接地
支持 Modbus TCP 的 HMI 觸摸屏作為主站控制設備推薦 Weintek、Schneider Magelis 等主流品牌
24V 直流電源(如 HMI 需供電)輔助電源所有設備接地需共用同一 PE 地線

三、IP地址與Modbus地址分配建議

編號靜態 IP 地址子網掩碼Modbus 通訊地址
1192.168.0.11255.255.255.01
2192.168.0.12255.255.255.02
9192.168.0.19255.255.255.09

HMI 建議設置為 192.168.0.10,若系統封閉可將網關設為 0.0.0.0。


四、使用 SoMove 為每臺變頻器配置 IP 地址

  1. 使用網線將電腦與變頻器連接,并將電腦 IP 設置為與變頻器相同網段(如 192.168.0.100)。

  2. 打開 SoMove 軟件,選擇“Modbus TCP”連接方式,設置連接目標為當前變頻器 IP(出廠默認或臨時設定 IP),通訊地址為 1。

  3. 進入通信設置菜單 → Ethernet:

    • IP 模式設為“手動 (Manual)”

    • 分別設置靜態 IP(例如 192.168.0.15)

    • 子網掩碼設為 255.255.255.0

    • 網關設為 0.0.0.0 或根據網絡實際填寫

    • 協議模式選“Modbus TCP(數值為0)”

    • 設置 Modbus 從站地址:1~9

  4. 寫入?yún)?shù)后重啟變頻器,新 IP 生效。

  5. 重復以上步驟,為每臺設備配置唯一 IP 與地址。



五、HMI 通訊變量映射示例

功能描述寄存器地址(偏移)數據類型單位或縮放說明
啟停指令字016 位按位控制
主頻率設定值(Hz)116 位0.1 Hz / 位
輸出頻率反饋10216 位0.1 Hz / 位
運行狀態字12816 位按位狀態
故障代碼12916 位數值

注意:ATV310 的 Modbus 寄存器從 40001 起算,部分 HMI 使用“偏移0”,即寄存器 1 對應 40001。


六、網絡拓撲與安裝規范

  1. 星型結構:9 臺變頻器和 1 臺 HMI 全部接入交換機。

  2. EMC 接線要求

    • 強電與網線走線分開,避免交叉干擾。

    • 所有變頻器、交換機接地端連接至電控柜的 PE 條。

  3. 標簽與文檔

    • 每條網線標注設備編號與 IP。

    • 控制柜內貼置整體網絡拓撲圖,便于維護。


七、系統調試流程

  1. 網絡測試:用電腦對每臺設備 IP 執行 ping 測試,確保響應正常。

  2. HMI 通訊測試

    • 建立一個控制模板畫面。

    • 復制畫面至其他變頻器控制頁,僅更改 IP 與 Modbus 地址。

    • 分別測試啟動、頻率設定、狀態讀取等功能。

  3. 壓力測試:快速切換啟停命令,觀察各 VFD 響應與 HMI 刷新速度是否符合預期(<200ms)。

  4. 項目備份:保存每臺 VFD 的 SoMove 配置文件(.stm)及 HMI 工程至版本控制系統中。


八、性能與使用限制

項目說明
最大更新頻率單臺讀取10個寄存器約需2040ms,9臺輪詢刷新總周期約200400ms
實時性適用于操作監控,不適合需要高速互鎖的邏輯控制(<20ms 需引入 PLC)
冗余性交換機故障將導致整體通訊中斷,可考慮采用雙冗余環網
通信安全建議將控制網絡隔離為獨立 VLAN,或在交換機端口設置 MAC 限制防誤插

九、維護與優化建議

  • 參數修改后,及時備份 SoMove 配置文件。

  • 每臺變頻器外殼貼上對應的 Modbus 地址。

  • 對 HMI 操作界面設置密碼權限,防止誤操作。

  • 每年檢查交換機端口狀態,若有 CRC 錯誤或風扇積灰,應及時更換或清潔。


十、結語

通過配置 VW3A3616 模塊,為每臺 ATV310 設置獨立 IP 與 Modbus 地址,采用星型結構與 HMI 建立直接通訊網絡,不僅簡化了布線與控制邏輯,還節省了使用 PLC 的硬件成本。此方案特別適用于中小型設備,易于維護、部署靈活、調試友好,具有極高的實用價值。
