中驅變頻器200M系列用戶使用指南及E.04故障解決方案

一、產品概述與核心功能

中驅變頻器200M系列是一款專為工業自動化設計的高性能矢量控制變頻器，廣泛應用于電機調速、節能控制及精密驅動場景。其核心優勢包括寬功率范圍（0.4kW-500kW）、高精度控制算法以及多功能接口設計。本指南將詳細講解操作面板功能、參數設置技巧、外部控制實現方法及常見故障處理方案。

二、操作面板功能詳解與參數管理

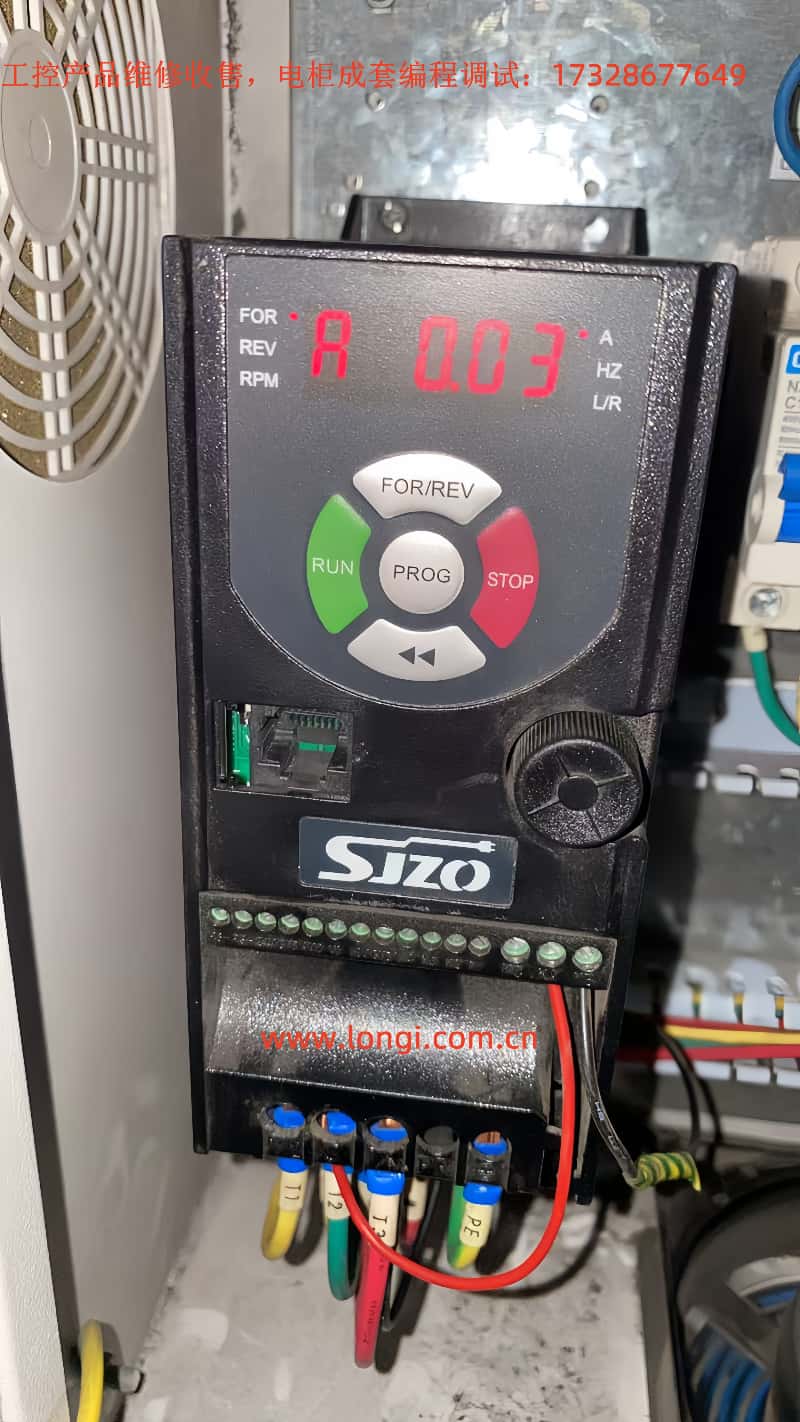

1. 操作面板功能概述

中驅200M系列配備直觀的LCD操作面板，支持以下核心功能：

• 運行/停止控制：通過面板按鍵直接啟停電機。

• 頻率設定：旋鈕或數字輸入調節輸出頻率（0-400Hz）。

• 參數顯示與修改：實時查看電流、電壓、故障代碼等參數。

• 模式切換：支持本地控制（面板操作）與遠程控制（外部信號）。

2. 密碼設置與解除

（1）設置密碼

• 進入?yún)?shù)組 P7（權限管理），找到參數 P7.01（用戶密碼）。

• 輸入4位數字密碼（如1234），按“確認”鍵保存。

• 啟用密碼保護后，修改關鍵參數需輸入密碼。

（2）解除密碼

• 進入 P7.01，輸入已設置的密碼后，將值改為“0000”即可解除。

3. 參數訪問限制

• 分級權限控制：

• 參數組 P7.02 可設置不同權限等級（如工程師級、操作員級），限制非授權人員修改參數。

• 例如：將 P7.02 設為“1”時，僅允許查看基本參數；設為“2”可開放全部參數修改權限。

4. 恢復出廠參數設置

• 方法一：通過面板操作

• 長按“復位”鍵5秒，屏幕顯示“INI”后松開，參數自動恢復默認值。

• 方法二：通過參數設置

• 進入?yún)?shù) P0.15（恢復出廠設置），將其設為“1”并確認，變頻器自動重啟后生效。

三、外部端子正反轉控制與電位器調速

1. 外部端子正反轉控制

（1）接線說明

• 正轉端子（如X1）：連接外部開關信號（常開觸點），閉合時電機正轉。

• 反轉端子（如X2）：連接另一路開關信號，閉合時電機反轉。

• 公共端（COM）：為控制信號提供參考地。

（2）參數設置

• 控制模式選擇：

• 設置 P0.01=1（外部端子控制模式）。

• 端子功能定義：

• 設置 P4.01=1（X1為正轉指令），P4.02=2（X2為反轉指令）。

• 互鎖保護：

• 啟用 P4.10=1（正反轉互鎖），避免同時觸發導致短路。

2. 外部電位器頻率調速

（1）接線說明

• 電位器連接：

• 電位器兩端接變頻器的+10V（電源）和GND（地），滑動端接模擬量輸入端子AI1（或AI2）。

• 信號范圍：0-10V對應輸出頻率0-50Hz（可調）。

（2）參數設置

• 頻率源選擇：

• 設置 P0.02=2（模擬量輸入AI1作為頻率設定源）。

• 標定輸入范圍：

• 設置 P3.01=0（0-10V輸入），P3.02=50.00（對應最大頻率50Hz）。

• 濾波時間：

• 調整 P3.05=0.1s（減少信號抖動干擾）。

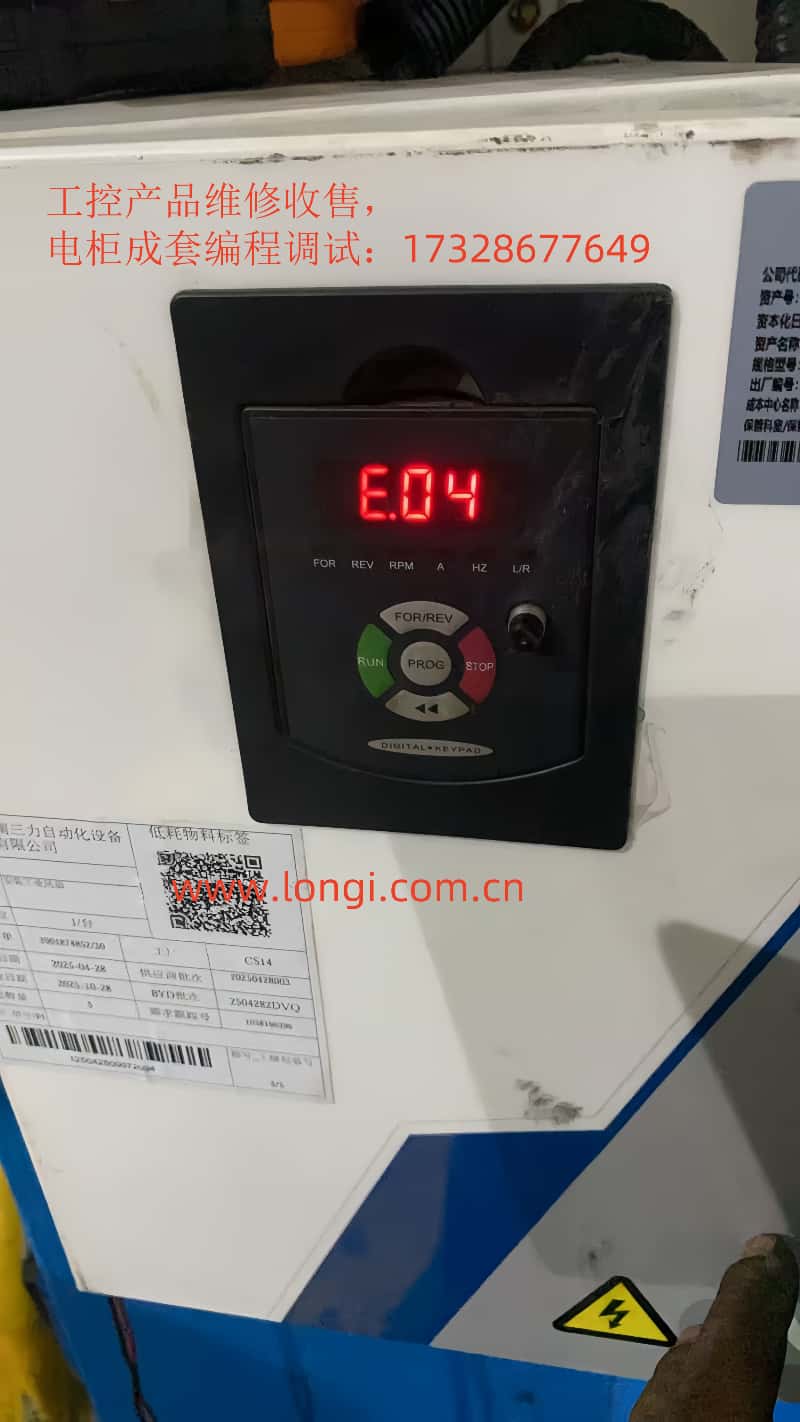

四、E.04故障代碼解析與維修方案

1. 故障含義

E.04表示“輸出側過電流”，即變頻器檢測到電機電流超出額定閾值（通常為150%-200%）。常見原因包括：

• 電機繞組短路或接地故障。

• 負載突變（機械卡死、傳動系統異常）。

• 加速時間過短（P0.07設置不合理）。

• IGBT模塊損壞或驅動電路故障。

2. 現場處理步驟

步驟一：斷電檢查

1. 斷開電源，測量電機三相繞組電阻，確保平衡（偏差≤5%）且無接地（電阻值≥5MΩ）。

2. 手動轉動負載，排除機械卡阻問題。

步驟二：參數優化

1. 延長加速時間：調整 P0.07（加速時間）至10秒以上。

2. 降低轉矩補償：修改 P3.12（轉矩提升）至5%以下。

步驟三：硬件檢測

1. IGBT模塊測試：

• 使用萬用表二極管檔測量IGBT各引腳，正常時正向導通、反向截止。若短路需更換模塊。

2. 電流傳感器檢查：

• 對比三相輸出電流值，若某一相異常，可能為霍爾傳感器故障。

步驟四：抗干擾措施

1. 動力線與信號線分開敷設，間距≥20cm。

2. 在模擬量信號線兩端加裝磁環濾波器。

3. 預防措施

• 定期清理散熱風道，確保風扇正常運行。

• 避免頻繁啟停或超負荷運行。

• 在電網電壓波動大的場合，加裝輸入電抗器（選配件）。

五、維護與技術支持

1. 日常維護：

• 每月檢查端子緊固狀態，防止接觸不良。

• 每季度清潔內部灰塵，更換老化電容。

2. 專業支持：

• 若故障無法解決，可通過聯系我們，或考慮設備回收服務。

結語

中驅變頻器200M系列憑借其靈活的控制方式與高可靠性，已成為工業自動化領域的核心設備。掌握操作面板功能、外部控制實現方法及故障處理技巧，可顯著提升設備運行效率與壽命。對于E.04等常見故障，用戶可通過系統性排查解決問題，復雜情況下建議及時尋求專業支持。
