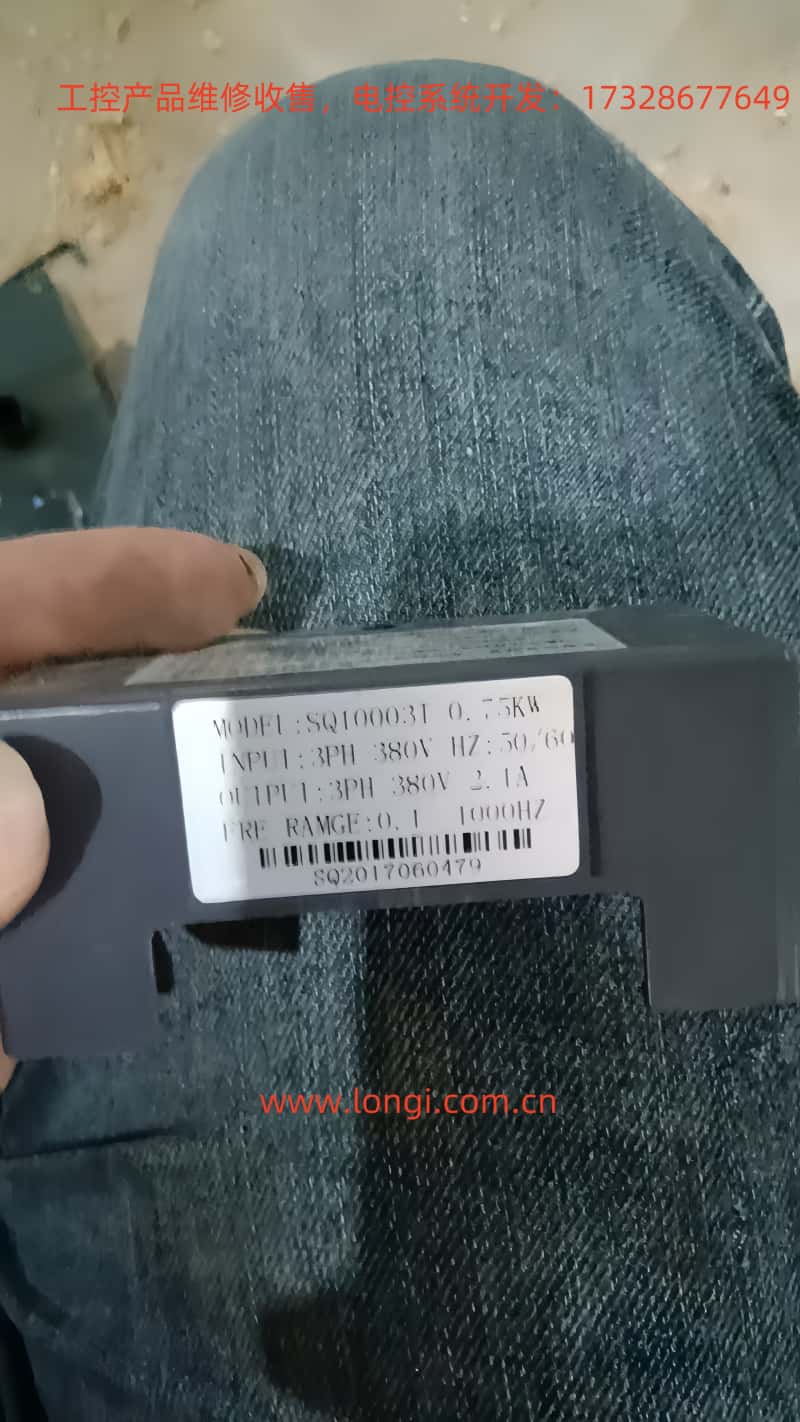

SQ1000變頻器用戶手冊使用指南

發布時間:2025-05-11 15:37:21 | 瀏覽量：129

一、操作面板功能與參數管理

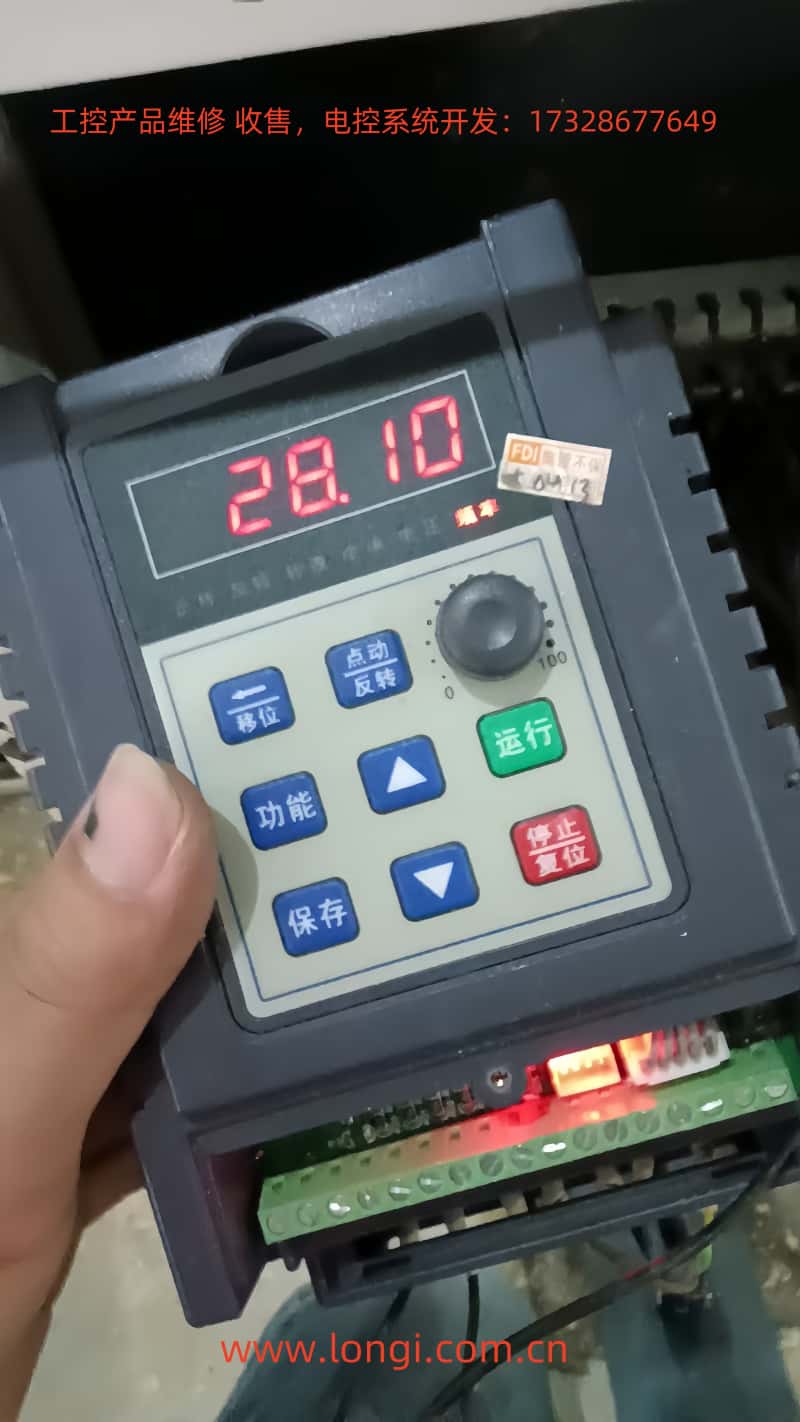

1. 操作面板功能介紹

適用型號：SQ-K01操作面板（詳見手冊第8、18-23頁）
核心功能模塊：

FWD/REV：正轉/反轉運行狀態。
H/V/A/r/min：分別對應頻率、電壓、電流、轉速的顯示單位。
數碼管：5位LED顯示參數值、故障代碼或運行數據（如輸出頻率50.00Hz）。
運行/停止：控制變頻器啟停，長按“停止/復位”鍵可自由停機。
功能鍵：切換監控狀態、菜單層級（一級菜單→二級菜單→參數編輯）。
保存/確認鍵：保存參數修改并跳轉至下一參數。
移位鍵（<<）：切換監控參數或移動數據編輯位。
遞增（▲）/遞減（▼）鍵：調整參數值或功能碼編號。
按鍵功能：
指示燈：

2. 參數初始化

步驟（參考手冊第29頁F2.00參數）：

進入一級菜單，選擇-F2-（輔助設置組）。
進入二級菜單，選擇F2.00（參數初始化）。
設置為1恢復出廠設定，或2清除故障記錄。
按“保存”鍵確認，變頻器自動重啟生效。

3. 密碼設置與消除

設置密碼（手冊第29頁F2.03）：

進入F2.03（參數權限修改密碼），輸入0-65535的數值。
保存后，修改其他參數需輸入此密碼。

消除密碼：將F2.03值重置為0，即可取消密碼保護。

4. 參數訪問限制

設置方式：通過F2.01（參數寫入保護）設置權限（手冊第29頁）
權限選項：

0：允許修改所有參數（運行時部分參數不可改）。
1：僅允許修改數字設定頻率（F0.02）。
2：禁止改寫所有參數（僅F2.01和F2.03可調）。

二、外部端子控制與電位器調速設置

1. 外部端子正反轉控制

接線與參數設置（參考手冊第12-15、46-48頁）：

電源輸入：L/N（單相220V）或R/S/T（三相380V）。
控制端子：X1-X6為多功能輸入，COM為公共端。
示例接線：X1接正轉按鈕，X2接反轉按鈕，均與COM短接生效。
接線端子：
參數設置：

F0.00：設為1（外部端子控制模式）。
F4.00-F4.05：定義端子功能（如X1=5“正轉運行”，X2=6“反轉運行”）。
F4.06：選擇控制模式（推薦2兩線式控制模式1，F(xiàn)WD/REV獨立控制）。

2. 外部電位器頻率調速

接線與參數設置（參考手冊第14-15、36-37、51頁）：

模擬輸入：AII（0-10V）接電位器中間引腳，COM接負極，10V端子接電源正極。
跳線設置：控制板J1跳線需短接至“V”側（電壓輸入模式）。
接線端子：
參數設置：

F0.01：設為3（外部模擬信號AII給定頻率）。
F5.00-F5.03：校準輸入范圍（默認0-10V對應0-100%頻率）。
F5.04：調整濾波時間（默認0.2秒，抗干擾用）。

三、故障代碼解析與處理方法

常見故障代碼及解決方案（手冊第65-66頁）

故障代碼	含義	解決方法
E001	加速過電流	檢查電機負載、延長加速時間（F0.06）。
E004	加速過電壓	增加減速時間（F0.07），檢查制動電阻。
E009	散熱器過熱	清理風道，確保環境溫度≤40℃。
E010	變頻器過載	降低負載或增大變頻器容量。
E011	電機過載	調整F8.01（電機過載保護系數）。
E015	運行中欠壓	檢查輸入電源電壓，調整F8.06閾值。
E016	EEPROM讀寫故障	恢復出廠參數，聯系廠家更換存儲芯片。

通用故障排查步驟：

斷電檢查：斷開電源5分鐘后，檢查接線是否松動或短路。
復位操作：按“停止/復位”鍵清除故障，重新上電。
參數核對：確認關鍵參數（如F0.03最大頻率、F3組電機參數）與設備匹配。
聯系支持：若故障反復出現，記錄代碼并聯系廠家（電話：17328677949）。

四、結語

SQ1000變頻器通過靈活的參數配置和多樣化的控制方式，可滿足工業場景中的復雜需求。用戶需嚴格遵循手冊中的安全規范（如接地、散熱要求），并定期維護以延長設備壽命。掌握操作面板功能、外部控制設置及故障處理技巧，可顯著提升設備運行效率與穩定性。建議保存手冊并定期查閱，以確保操作合規性與安全性。
