一、面板功能介紹及參數管理操作
1. 面板功能介紹

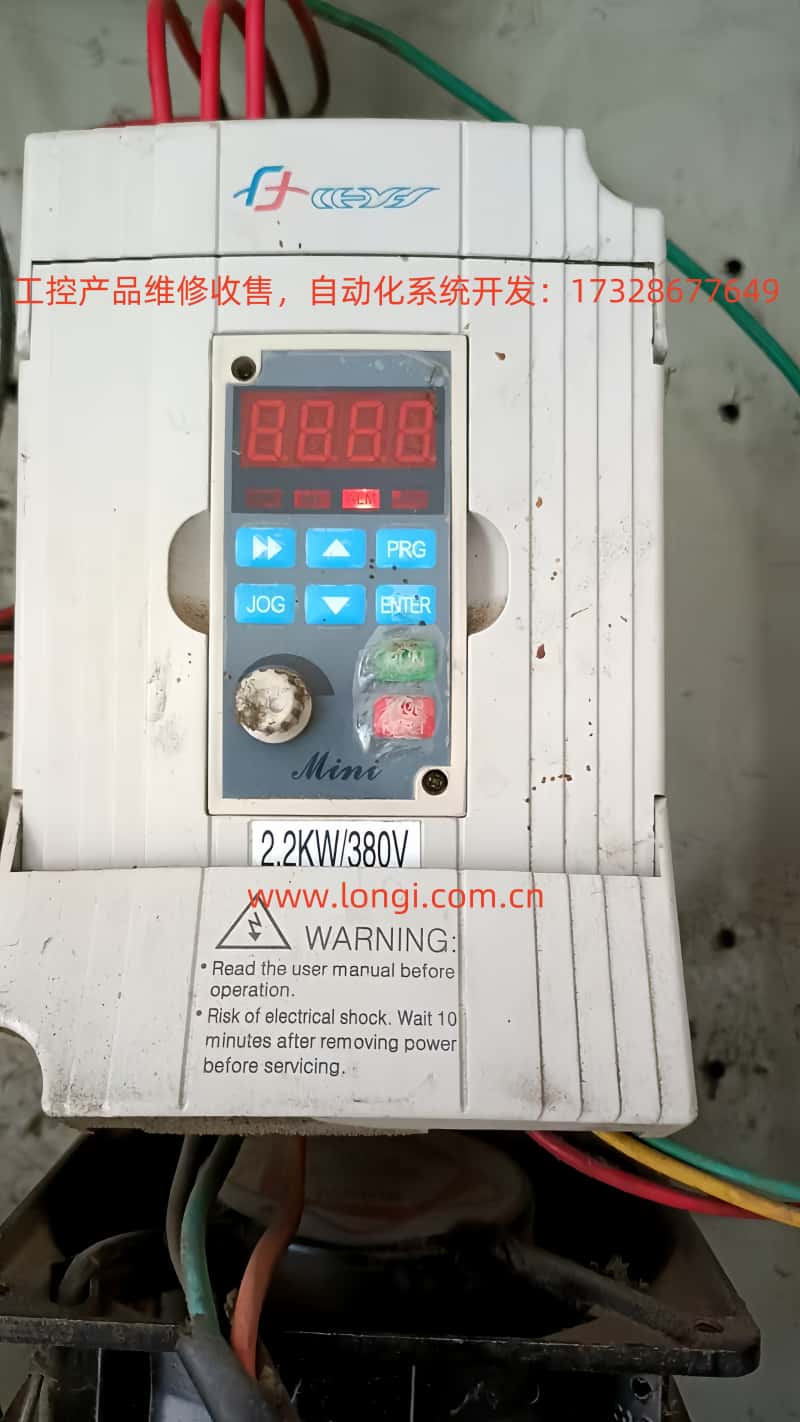

日虹CHRH-G系列變頻器的操作面板包含以下核心按鍵和指示燈：
運行鍵（RUN）：?jiǎn)?dòng)變頻器運行，默認正轉方向。
停止/復位鍵（STOP/RESET）：停機或故障復位。
編程鍵（PRG）：進入?yún)?shù)設置模式。
確認鍵（ENTER）：保存參數修改。
增減鍵（▲/▼）：調整參數值或切換監控項。
移位鍵（?/?）：修改參數位數或切換功能組。
模擬電位器：手動調節頻率（需設置頻率給定通道為電位器模式）。
LED指示燈說明：
Hz：顯示頻率單位。
A/V：顯示電流或電壓?jiǎn)挝唬ňG燈為電流，紅燈為電壓）。
ALM：故障報警指示（紅燈常亮或閃爍）。
F/R：運行方向指示（紅燈正轉，綠燈反轉）。
2. 參數出廠值設置
步驟：
進入功能碼 F0.13（參數初始化）。
設置為 1（恢復出廠設定，保留電機參數）或 2（恢復所有參數）。
按 ENTER 鍵確認，完成后自動退出。
3. 參數加密與解密
加密設置：
進入功能碼 FC.05（用戶密碼），設置密碼（范圍：10~65535）。
功能碼 F0.14（參數寫保護）設置為 2（禁止修改所有參數）。
解密操作：
輸入正確密碼后，將 F0.14 設為 0 或 1 解除保護。
4. 參數訪問限制
通過 F0.14 設置訪問權限：
二、外部端子正反轉控制與電位器調速
1. 外部端子正反轉控制
接線端子：
參數設置：
F0.01（運行命令通道）設為 1（端子控制）。
F5.00（X1功能）設為 12（正轉控制），F5.01（X2功能）設為 13（反轉控制）。
端子閉合時啟動對應方向，斷開時停止。
2. 外部電位器調速
接線端子：
AI1：模擬輸入1（0~10V/0~20mA）。
GND：信號地。
參數設置：
F0.02（頻率給定通道）設為 4（AI1模擬給定）。
F6.00~F6.03：校準AI1輸入范圍（默認0~10V對應0~最大頻率）。
調節電位器即可實時調整輸出頻率。
三、故障代碼解析與解決方法
| 故障代碼 | 含義 | 可能原因 | 解決方法 |
|---|
| E001 | 加速過流 | 加速時間過短、負載突變 | 延長加速時間，檢查負載 |
| E005 | 減速過壓 | 減速時間過短、慣性負載 | 延長減速時間，加裝制動電阻 |
| E009 | 功率模塊故障 | 輸出短路、散熱不良 | 檢查電機接線，清理風道 |
| E010 | 散熱器過熱 | 環境溫度高、風扇損壞 | 改善通風，更換風扇 |
| E013 | 外部設備故障 | 外部故障信號輸入 | 檢查外部設備接線 |
| E021 | 運行限制時間到達 | 累計運行超時 | 聯系代理商解除限制 |
| E022 | 輸出缺相 | 電機接線松動或斷線 | 檢查U/V/W端子連接 |
故障處理通用步驟：
按 STOP/RESET 鍵復位。
檢查監控參數（d-21~d-28）記錄故障時的運行狀態。
根據手冊調整相關參數或檢查硬件連接。
四、維護與注意事項
日常維護：
絕緣測試：
長期存儲：
結語
日虹CHRH-G系列變頻器通過靈活的端子控制、參數化配置和多重保護功能，可滿足多樣化的工業場景需求。用戶需熟練掌握面板操作、參數邏輯及故障排查方法，以確保設備高效穩定運行。遇到復雜問題時，建議聯系廠家技術支持獲取專業指導。
