引言

ABB ACS800系列變頻器是工業自動化領域的核心設備，廣泛應用于造紙、金屬、采礦、電力、化工等行業，其功率范圍從0.75馬力到7500馬力，適應多種復雜應用場景。然而，在運行過程中，變頻器可能會顯示警告或故障代碼，其中“DC BUS lim”（代碼3211）是一個常見的信息性警報。這一警告表明直流母線電壓異常，可能影響設備性能甚至系統安全。理解“DC BUS lim”警告的含義、原因及解決方法，對于確保設備穩定運行和延長使用壽命至關重要。

本文將深入探討“DC BUS lim”警告的定義、觸發原因、診斷步驟、解決方案及預防措施，為用戶提供全面的指導。

第一部分：理解“DC BUS lim”警告

1.1 警告的定義

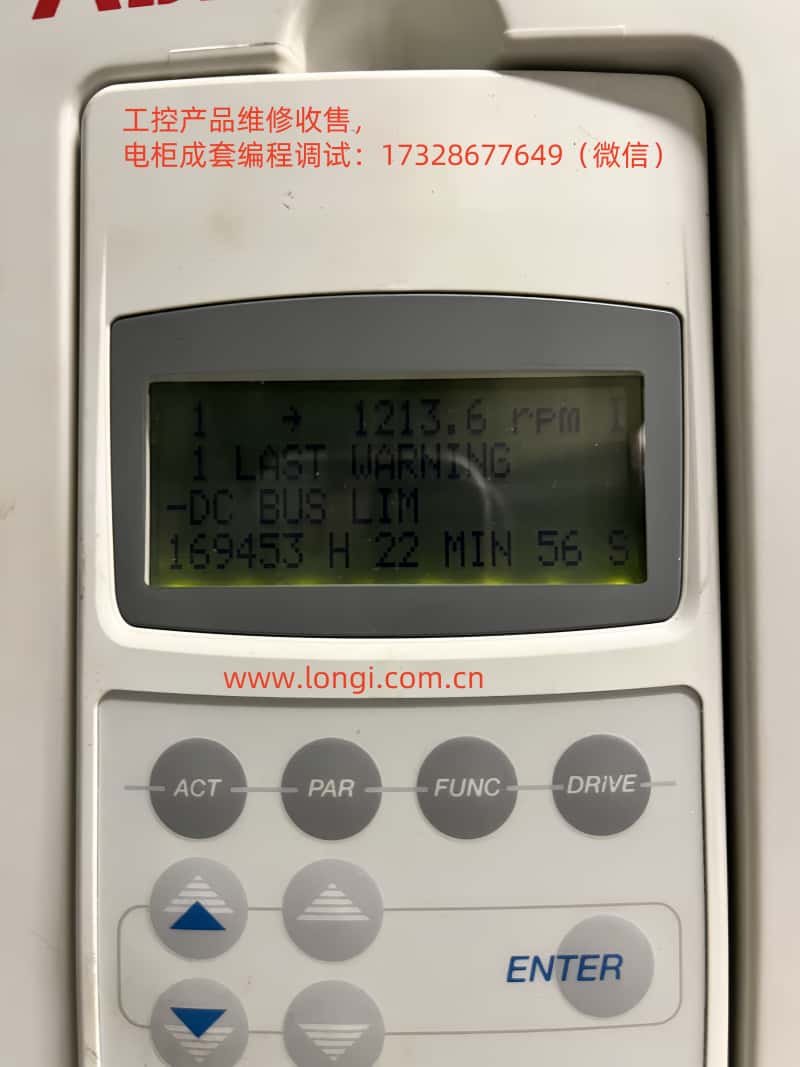

“DC BUS lim”警告是ABB ACS800變頻器中的一個信息性警報，代碼為3211，關聯于狀態位03.18 ALARM WORD 5（第15位）。它表示變頻器的中間電路直流母線（DC bus）電壓已達到監督限制范圍（過高或過低），因此變頻器通過限制輸出扭矩來保護自身及連接的設備。這一警告由可編程故障功能參數30.23（第1位）控制，屬于保護機制的一部分。

• 關鍵特性：

• 類型： 信息性警報（不會導致設備立即停機）。

• 代碼： 3211（部分文檔可能提及7114，視固件版本而定）。

• 影響： 限制扭矩可能導致性能下降，但設備仍可運行。

1.2 警告的觸發條件

“DC BUS lim”警告通常在以下情況下觸發：

• 直流母線電壓過高： 超過設備允許的最大值（例如，400V系列設備的DC bus最大電壓為728V，500V系列為877V，690V系列為1210V）。

• 直流母線電壓過低： 低于設備的最小值（例如，400V和500V系列為307V，690V系列為425V）。

這些電壓異?？赡苡赏獠侩娫磫栴}或內部負載特性引起。

第二部分：“DC BUS lim”警告的常見原因

以下是導致“DC BUS lim”警告的主要原因：

2.1 高輸入電壓

• 描述： 輸入交流電源電壓超出變頻器規格范圍（例如，400V系列要求380–415V，500V系列要求380–500V）。

• 影響： 高輸入電壓直接導致直流母線電壓升高，觸發警告。

• 示例場景： 電網電壓異常或變壓器配置錯誤。

2.2 負載回饋能量（再生能）

• 描述： 在快速減速或過載（如下降重物）時，電機可能將能量反饋到直流母線，導致電壓升高。

• 影響： 回饋能量若未被有效消耗，會推高DC bus電壓。

• 示例場景： 起重機快速下降或高速電機突然減速。

2.3 電源不穩定

• 描述： 電源缺失（如單相故障）、熔斷器損壞或電網不穩定可能導致直流母線電壓波動。

• 影響： 電壓過低或不穩定可能觸發警告。

• 示例場景： 老化電網或工廠內其他設備引起的干擾。

2.4 電壓波動

• 描述： 電網中其他設備的開關操作可能引起瞬時電壓變化。

• 影響： 這些波動可能導致DC bus電壓短暫超出正常范圍。

• 示例場景： 大型電機啟動或停機。

第三部分：診斷“DC BUS lim”警告

準確診斷是解決警告的前提。以下是推薦的診斷步驟：

3.1 檢查輸入電源電壓

• 步驟： 使用萬用表測量輸入交流電源的相間電壓，確保其在設備規格范圍內（例如，400V系列為380–415V）。

• 注意事項： 檢查是否有單相缺失、熔斷器損壞或接線松動。

• 工具： 高精度萬用表。

3.2 監測直流母線電壓

• 步驟： 通過變頻器控制面板或外部測量設備查看DC bus電壓。

• 參考值：

• 400V系列：約540V（正常運行）。

• 500V系列：約680V。

• 690V系列：約950V。

• 異常情況： 若電壓顯著偏高（接近或超過728V、877V或1210V）或偏低（低于307V或425V），需進一步排查。

3.3 查看故障歷史記錄

• 步驟： 進入控制面板，訪問參數組30（故障功能）或故障歷史記錄，查看是否有其他相關警告（如“DC OVERVOLTAGE”或“DC UNDERVOLTAGE”）。

• 目的： 確定警告的頻率和可能的關聯問題。

3.4 檢查相關參數

• 參數95.07（LCU DC REF）： 確認直流電壓參考值（0–1100V）是否正確設置。

• 參數30.23（故障功能）： 檢查第1位（DC BUS lim）是否激活（默認可能為0）。若頻繁觸發，可考慮調整。

第四部分：解決“DC BUS lim”警告

根據診斷結果，可采取以下措施解決問題：

4.1 調整運行參數

• 措施：

• 減少負載： 若負載過重，降低負載可減少回饋能量。

• 調整加速/減速時間： 修改參數組22（加速/減速）中的參數，延長減速時間以減少電壓尖峰。

• 示例： 將減速時間從5秒延長至10秒，觀察警告是否消失。

4.2 安裝制動電阻和制動器

• 措施： 若應用涉及頻繁減速或回饋能量，安裝制動電阻和制動器（由參數組27控制，例如20.05和14.01）。

• 作用： 制動電阻通過消耗多余能量穩定DC bus電壓。

• 注意： 確保制動電阻的規格與變頻器匹配。

4.3 修改故障功能參數

• 措施： 進入?yún)?shù)組30，調整參數30.23：

• 默認值可能為0（第1位未激活）。

• 設置為3（激活第0位和第1位）以啟用警告，或禁用警告（若頻繁觸發且不影響運行）。

• 注意： 調整前備份參數，確保系統安全。

4.4 確保電源穩定

• 措施：

• 使用穩壓器或UPS系統改善電源質量。

• 檢查電源線路，確保無松動或損壞。

• 工具： 電源質量分析儀。

4.5 啟用自動重置功能

• 措施： 使用參數組31（自動重置）設置過壓/欠壓自動重置，幫助變頻器在短暫異常后恢復。

• 注意： 僅適用于瞬時問題，長期問題需根本解決。

第五部分：預防措施

為減少“DC BUS lim”警告的發生，建議采取以下預防措施：

5.1 定期維護

• 措施： 每6–12個月檢查變頻器、電源線路和散熱系統。

• 重點： 清潔散熱器，確保工作環境溫度在0–40°C范圍內。

5.2 正確安裝和配置

• 措施：

• 按照ABB ACS800手冊要求安裝，遠離振動和高溫。

• 根據應用需求配置參數（如電壓范圍、負載類型）。

5.3 監控電源質量

• 措施： 使用電源質量分析儀定期檢測輸入電壓，及時解決波動或不穩定問題。

• 工具： Fluke 435系列電源分析儀。

5.4 培訓操作人員

• 措施： 確保操作人員熟悉變頻器手冊和參數設置，能快速識別和處理警告。

第六部分：討論與局限性

“DC BUS lim”警告的解決方法因應用場景而異。例如，在造紙行業，負載變化頻繁，可能需要更強的制動系統；而在采礦應用中，電源穩定性可能是主要問題。因此，調整參數（如30.23）或安裝硬件（如制動電阻）需謹慎操作，錯誤設置可能引發其他問題。

此外，部分用戶可能發現警告頻繁但不影響運行，此時可考慮禁用警告（通過參數30.23），但需確保系統整體安全。復雜情況下，建議聯系我們技術支持。

第七部分：結論

“DC BUS lim”警告是ABB ACS800變頻器中直流母線電壓異常的信號，可能由高輸入電壓、負載回饋、電源不穩定或電壓波動引起。通過檢查電源、監測電壓、調整參數、安裝制動電阻和啟用自動重置，用戶可以有效解決這一問題。長期預防措施包括定期維護、正確安裝和電源質量監控。及時處理此警告不僅能恢復設備性能，還能提升系統可靠性和生產效率。

附表：警告代碼與相關信息

附表：直流母線電壓參考值
