FANUC 系統故障維修與分析：以 SRM ECC 錯誤和 ALM 24 報警為例
在工業自動化領域，F(xiàn)ANUC 系統因其高效的性能和穩定的工作特點，廣泛應用于數控機床、伺服驅動系統及其他自動化設備。然而，隨著長時間的使用，F(xiàn)ANUC 系統也不可避免地會出現各種故障，影響生產效率。本文將通過分析FANUC系統中的常見故障——935 SRAM ECC 錯誤和 ALM 24 報警，詳細探討這些故障的診斷與維修步驟，并提供一些有效的解決方案。
一、FANUC 系統中的常見報警
FANUC 系統中最常見的報警之一是 935 SRAM ECC 錯誤。這一報警提示系統中SRAM模塊出現了錯誤，通常是由于內存模塊故障或數據損壞引起的。另一種常見的報警是 ALM 24，它通常表示主控系統與伺服驅動器之間的串行通信發生故障。這類報警可能由于電纜連接不良、伺服驅動器通信端口故障或電源不穩定等原因引起。
通過這些報警代碼，維修人員可以快速確定故障位置和可能的原因，從而采取相應的維修措施。下面，我們將從故障診斷與分析的角度，結合具體的維修實例，詳細探討如何排查和解決這些常見故障。
二、935 SRAM ECC 錯誤的故障診斷與維修

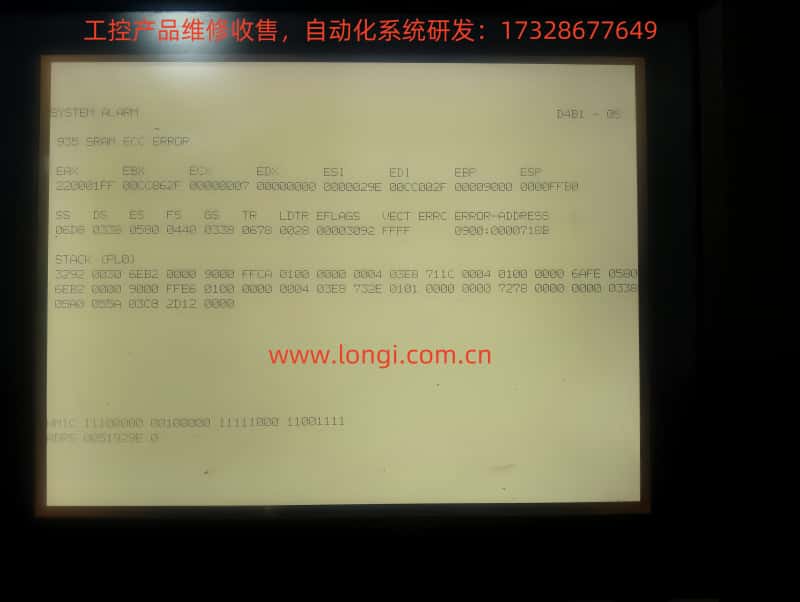

935 SRAM ECC 錯誤表示在系統中的靜態隨機存儲器（SRAM）模塊發生了錯誤。SRAM是控制程序存儲的關鍵組件，它的故障將直接影響系統的運行。
故障原因分析
電池電壓不足：FANUC系統的SRAM模塊通常需要依賴電池供電，如果電池電壓不足，可能會導致SRAM模塊中的數據丟失或損壞。
SRAM模塊故障：隨著使用時間的增加，SRAM模塊可能因物理損壞或老化而出現故障，導致無法正確讀取數據。
電路故障：SRAM模塊與主板之間的連接電路若出現問題，也可能導致數據傳輸錯誤，從而觸發該報警。
維修步驟
步驟一：檢查電池電壓
首先需要檢查SRAM模塊的電池電壓。若電池電壓不足，應該更換電池。更換電池后，可以觀察報警是否解除。如果電池電壓正常，但報警依舊存在，則需要進一步排查其他原因。
步驟二：初始化SRAM模塊
如果電池電壓正常，可以嘗試對SRAM進行初始化。通過按住設備的初始化按鈕或在系統中進行軟重置，清除內存中的錯誤數據。之后，可以通過恢復備份數據來驗證系統是否能夠正常運行。
步驟三：更換SRAM模塊
如果以上兩步無法解決問題，則可能是SRAM模塊本身出現了故障。此時需要更換SRAM模塊。更換時，必須確保新模塊與舊模塊具有相同的規格，并進行必要的配置。
常見問題與注意事項
三、ALM 24 報警的故障診斷與維修

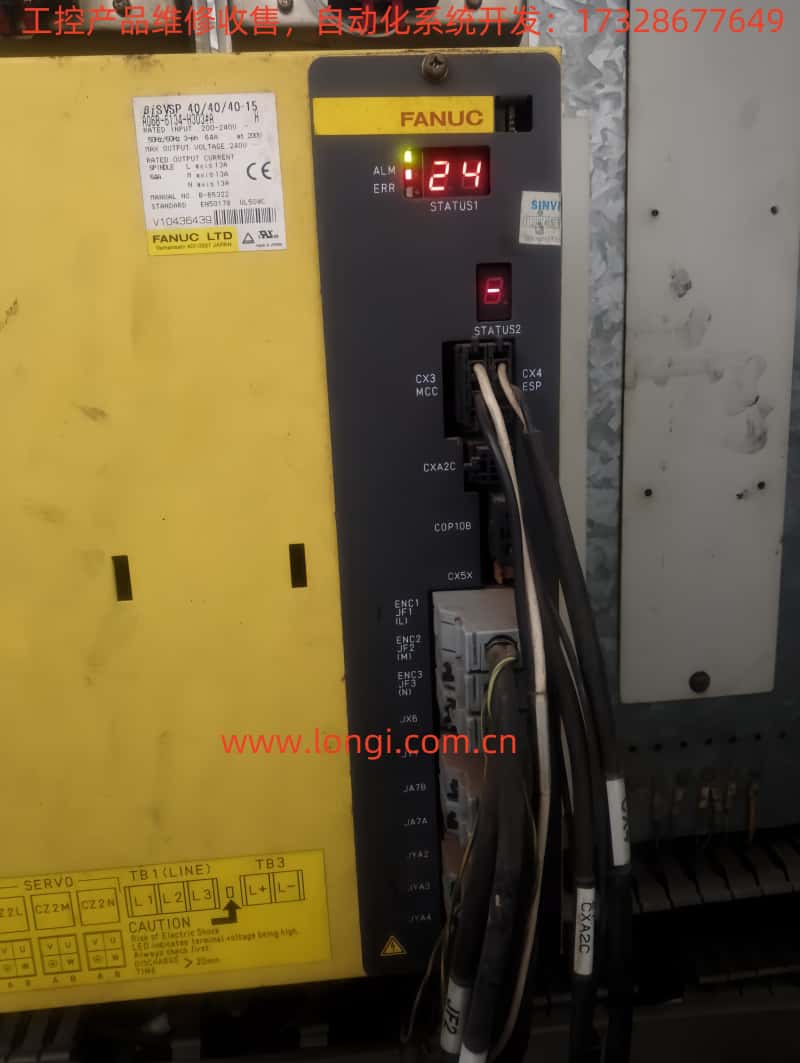

ALM 24 報警提示的是主控系統與伺服驅動器之間的串行通信發生故障。具體表現為主控系統無法與伺服驅動器進行數據交換，導致設備無法正常工作。
故障原因分析
通信電纜故障：ALM 24 報警常常是由于控制器與驅動器之間的通信電纜出現松動、接觸不良或損壞所導致。電纜一旦發生故障，數據傳輸將中斷，系統便無法正常運行。
驅動器或主控系統通信端口故障：如果伺服驅動器或主控系統的通信端口發生故障，也可能導致無法建立有效的通信。
電源問題：電源不穩定或電壓過低也可能導致通信錯誤。確保設備的電源電壓穩定在正常范圍內至關重要。
維修步驟
步驟一：檢查通信電纜連接
首先需要檢查主控系統與伺服驅動器之間的通信電纜是否松動、損壞或接觸不良。如果發現電纜有問題，應及時更換或修復。
步驟二：檢查驅動器和控制器的通信端口
如果電纜沒有問題，接下來需要檢查伺服驅動器和主控系統的通信端口?？梢酝ㄟ^替換接口板或檢查接口的連接是否牢固來判斷是否存在端口故障。
步驟三：檢查電源電壓
確保設備的電源電壓穩定。如果電源出現波動或不穩定，也可能導致通信故障。檢查電源線路，確保電壓在允許的范圍內。
常見問題與注意事項
四、總結
FANUC 系統的故障診斷和維修需要全面了解系統的結構和工作原理。在面對 935 SRAM ECC 錯誤 和 ALM 24 報警 時，首先要從常見的電池問題、通信線路問題以及電源問題入手，逐步排查故障源。通過系統的檢查與維修，可以有效地恢復設備的正常運行，保障生產的順利進行。
通過本案例分析，我們可以看出，面對FANUC系統中的各種報警和故障，及時、精確的故障診斷與處理是解決問題的關鍵。維修人員應具備扎實的技術基礎，并靈活運用系統分析工具，才能在面對復雜問題時找到最佳的解決方案。
