一、操作面板功能介紹及參數設置

1.1 操作面板功能介紹

寧茂變頻器RM6系列配備了直觀易用的操作面板，主要功能包括：

• 電源指示燈：顯示變頻器電源狀態。

• 頻率單位指示燈：顯示當前設定或?qū)嶋H運行的頻率單位（Hz）。

• 電壓?jiǎn)挝恢甘緹?/span>：顯示當前電壓?jiǎn)挝唬╒）。

• 電流單位指示燈：顯示當前電流單位（A）。

• 程序鍵（PROG）：用于切換參數設定模式與監看模式。

• 功能/數據鍵（FUNC DATA）：進入?yún)?shù)設定模式，返回設定項次，切換監看畫面。

• 設定旋鈕：用于調整頻率命令或其他參數設定。

• 啟動鍵（RUN）：?jiǎn)?dòng)變頻器運行。

• 停止/重置鍵（STOP RESET）：停止變頻器運行或清除異常狀態。

• 遞增/遞減鍵：用于更改設定項次和參數值。

1.2 參數恢復出廠值設置

當用戶需要將變頻器參數恢復至出廠默認值時，可按照以下步驟操作：

1. 進入?yún)?shù)設定模式：按下“PROG”鍵，進入?yún)?shù)設定模式。

2. 選擇出廠值設定項：使用遞增/遞減鍵選擇到F_000（變頻器信息）參數項。

3. 選擇出廠值恢復：繼續使用遞增/遞減鍵選擇到相應的出廠值恢復選項（如dEF60表示60Hz泛用出廠值）。

4. 確認恢復：按下“FUNC DATA”鍵確認恢復出廠值。

1.3 密碼設置與消除

RM6系列變頻器支持參數鎖定功能，以防止未經授權的參數修改。

• 設置密碼：進入F_213（參數鎖密碼輸入）參數項，使用設定旋鈕輸入密碼值（0-9999），按下“FUNC DATA”鍵確認。

• 消除密碼：進入F_214（參數鎖解碼輸入）參數項，輸入密碼值后按下“FUNC DATA”鍵確認，即可消除密碼鎖定。

1.4 參數訪問顯示設置

用戶可以根據需要設置參數的訪問級別和顯示內容：

• 參數訪問級別：通過F_212（參數鎖參數顯示選擇）參數項設置，可選擇是否顯示被鎖定的參數。

• 監看畫面選擇：在監看模式下，使用“FUNC DATA”鍵切換不同的監看畫面，如輸出頻率、電壓、電流等。

二、外部端子控制與調速功能實現

2.1 外部端子正反轉控制

RM6系列變頻器支持通過外部端子實現電機的正反轉控制，需接線及設置如下：

• 接線：

• 將外部控制信號（如按鈕或繼電器觸點）分別連接到變頻器的正轉端子（FWD）和反轉端子（REV）。

• 確保公共端（COM）正確連接。

• 參數設置：

• 進入F_001（啟動控制選擇）參數項，設置為0或1（根據具體控制方式選擇）。

• 確保F_003（操作器STOP鍵優先）參數項設置為允許外部端子控制（如設置為0）。

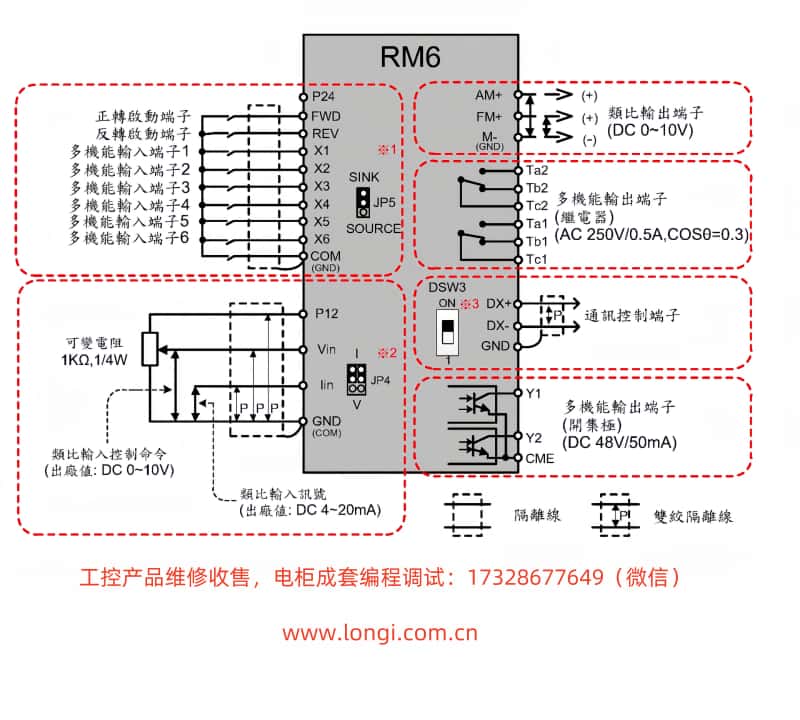

2.2 外部電位器調速功能

通過外部電位器實現變頻器的速度調節，需接線及設置如下：

• 接線：

• 將外部電位器的輸出端連接到變頻器的Vin（模擬輸入電壓）端子。

• 確保電位器的公共端和另一輸出端分別連接到變頻器的GND（接地）和Vin+端子。

• 參數設置：

• 進入F_002（主頻率命令選擇）參數項，設置為1（由模擬信號控制）。

• 進入F_124（模擬輸入選擇(Vin)）參數項，確保設置為1（啟用Vin輸入）。

三、故障代碼及處理方法

RM6系列變頻器具有完善的故障診斷功能，當出現故障時，會在操作面板上顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和處理方法：

• EEr：EEPROM異常保護?？赡茉虬‥EPROM數據寫入異?；駿EPROM零件故障。處理方法為將所有參數設定恢復到出廠值并重新開機，若異常無法排除，則需送修。

• AdEr：A/D轉換器異常保護?？赡茉?yàn)锳/D轉換器故障。處理方法為聯系客服人員送修。

• GF：接地漏電保護?？赡茉?yàn)樽冾l器輸出端接地或馬達及馬達線絕緣不良。處理方法為檢查馬達及馬達線絕緣，必要時更換。

• OE：過電壓保護。可能原因?yàn)樽冾l器內部DC bus電壓過高。處理方法包括增加減速時間設定、加裝動態剎車裝置、檢查電源電壓是否在變頻器額定輸入范圍內等。

• OL：馬達過載保護。可能原因?yàn)轳R達長期過載運行。處理方法為檢查機械設備使用情況，確保負載在馬達額定范圍內。

當變頻器出現故障時，首先應查看操作面板上顯示的故障代碼，并根據用戶手冊中的故障處理指南進行相應處理。若無法自行解決，應及時聯系專業維修人員或客服支持。

四、總結

寧茂變頻器RM6系列用戶手冊提供了詳盡的操作指南和故障處理信息，幫助用戶更好地理解和使用變頻器。通過熟悉操作面板功能、掌握參數設置方法、了解外部端子控制與調速功能實現方式以及熟悉故障代碼及處理方法，用戶可以更加高效地運行和維護變頻器設備。在實際應用中，用戶應根據具體需求和現場情況靈活配置變頻器參數和功能選項，以實現最佳的控制效果和運行效率。
