西門子SINAMICS S120/S150用戶手冊操作指南

西門子SINAMICS S120/S150驅動系統廣泛應用于工業自動化中，用于電動機的控制。在本指南中，我們將探討這些系統的各個功能和操作，涵蓋操作面板、參數拷貝、初始化、密碼設置、參數訪問控制、以及外部控制連接等方面。

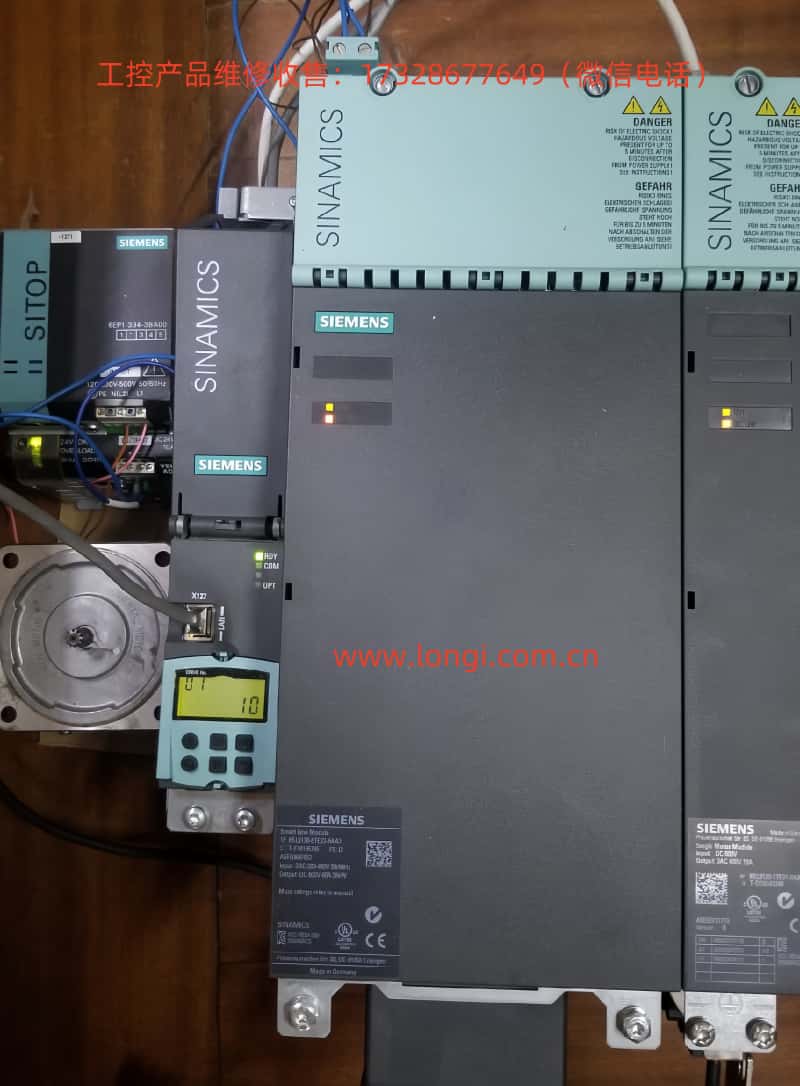

1. 操作面板（BOP20）功能介紹

基本操作面板（BOP20）是SINAMICS S120系統的關鍵界面，提供六個按鈕和一個背光顯示屏，用于操作系統。它設計簡潔，便于與系統交互，用戶可以通過它輸入?yún)?shù)、顯示運行狀態以及管理錯誤。

BOP20的主要功能：

• 控制與監控：允許用戶輸入?yún)?shù)，監控系統狀態，并重置故障。

• 訪問控制：通過BOP20，用戶可以設置訪問等級，高級訪問可以修改更多參數。

• 故障處理：面板顯示報警和錯誤信息，用戶可以選擇確認并重置故障。

2. 如何將參數拷貝到另一臺驅動器

在設置多個系統時，通常需要將參數從一臺驅動器復制到另一臺。這可以通過BOP20或使用專家參數設置工具（如STARTER軟件）輕松完成。

要將參數從RAM拷貝到ROM：

1. 按住“P”按鈕3秒，或者

2. 使用參數p0009 = 0和p0977 = 1來啟動復制。

這一功能確保所有系統參數在設備之間一致，并且安全地保存到非易失性內存中。

3. 參數初始化和工廠重置

對于初次設置或發生故障后，可能需要進行全面初始化或工廠重置。這可以通過BOP20或直接使用軟件工具完成。

要重置系統：

1. 設置參數p0009 = 30來執行工廠重置。

2. 確保所有組件恢復到默認設置。

此過程對于清除錯誤配置或?qū)⒃O(shè)備準備好進行不同設置時非常必要。

4. 密碼管理

為了防止未授權人員修改驅動器的設置，S120允許用戶為配置訪問設置密碼。密碼可以通過系統中的參數進行配置和刪除。

• 設置密碼：通過在專家參數列表中輸入所需的密碼來設置。

• 刪除密碼：可以通過設置特定參數（例如p9761 = 0）來清除密碼。

5. 參數訪問控制

訪問控制對于防止未經授權的系統參數更改至關重要。S120系統允許通過BOP20或參數配置菜單控制不同的訪問等級。通過調整參數p0003，用戶可以限制對某些關鍵參數的訪問，確保只有經過授權的人員才能修改重要設置。

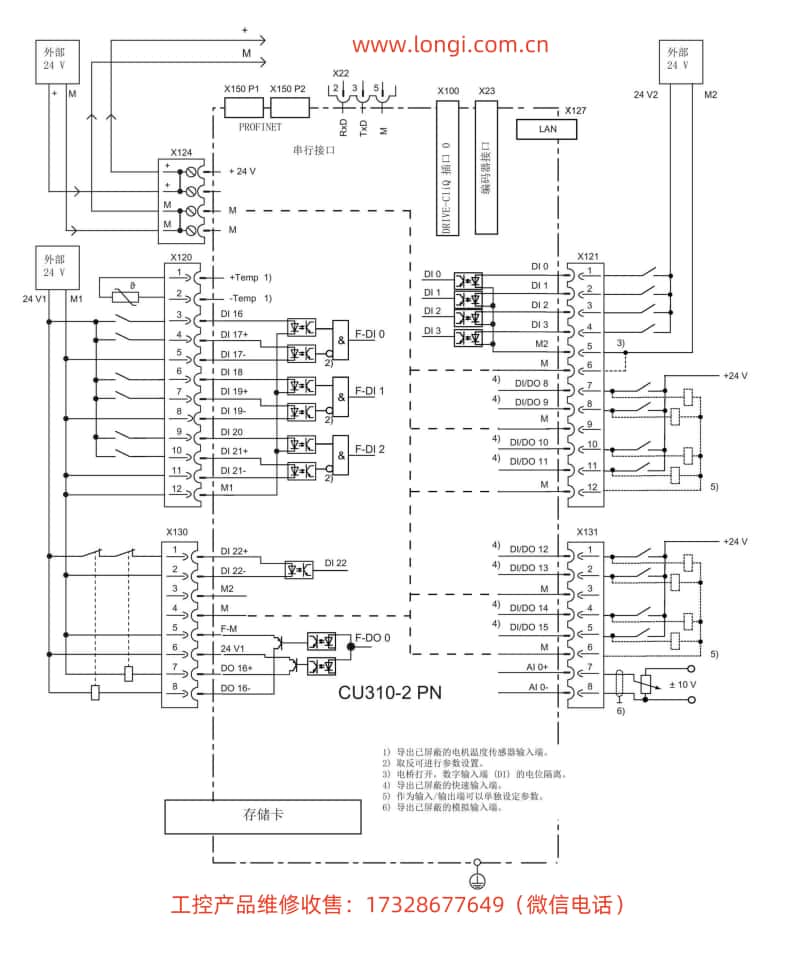

6. 外部控制：正反轉控制，外部電位器調速

SINAMICS S120提供靈活的外部設備集成選項，例如外部開關和電位器，用于控制電動機的操作。

• 正反轉控制：可以連接外部端子來控制電動機的方向。具體參數（P2589和P2590）用于定義正反轉命令源。

• 調速：通過外部電位器調整電動機的速度，可以設置參數P2585和P2586來接收和處理來自電位器的模擬信號。

這種靈活性確保S120可以適應各種工業應用，提供手動和自動控制選項。

7. 常見故障代碼及處理方法

S120系統配備了廣泛的診斷工具，用于快速識別和解決問題。以下是一些常見的故障代碼：

• F01650/F30650：當安全集成功能（Safety Integrated）參數的CRC檢查失敗時觸發該故障。

• F01680/F30680：表示操作過程中安全配置存在差異。

若出現故障，確保安全集成功能正確配置，并通過STARTER或BOP20界面驗證任何系統更改。

8. 結語

SINAMICS S120和S150驅動系統提供了先進的電動機控制功能，操作界面友好、配置選項靈活、并具有強大的安全性和診斷功能。通過了解操作面板、參數拷貝、初始化設置、密碼管理和外部控制系統的配置，用戶可以確保其工業自動化系統的最佳性能和安全運行。此外，了解故障代碼并掌握故障處理方法，有助于維持系統的可靠性和高效性。

對于更高級的配置和故障排除，請參考SINAMICS S120參數手冊和相關文檔，以充分利用這些系統的功能。

此指南結合了SINAMICS S120和S150系統的基本功能，按照手冊內容詳細介紹了系統操作面板、參數配置、安全功能及外部設備控制的相關操作和配置。
