一、前言

康沃變頻器G3/P3系列，作為高性能的變頻調速設備，在工業自動化、風機、水泵等領域有著廣泛的應用。本文將詳細闡述其操作面板功能、參數初始化、參數拷貝、密碼設置與消除、參數訪問限制、外部端子控制以及故障代碼及處理方法，旨在幫助用戶更好地使用該系列變頻器。

二、操作面板功能介紹

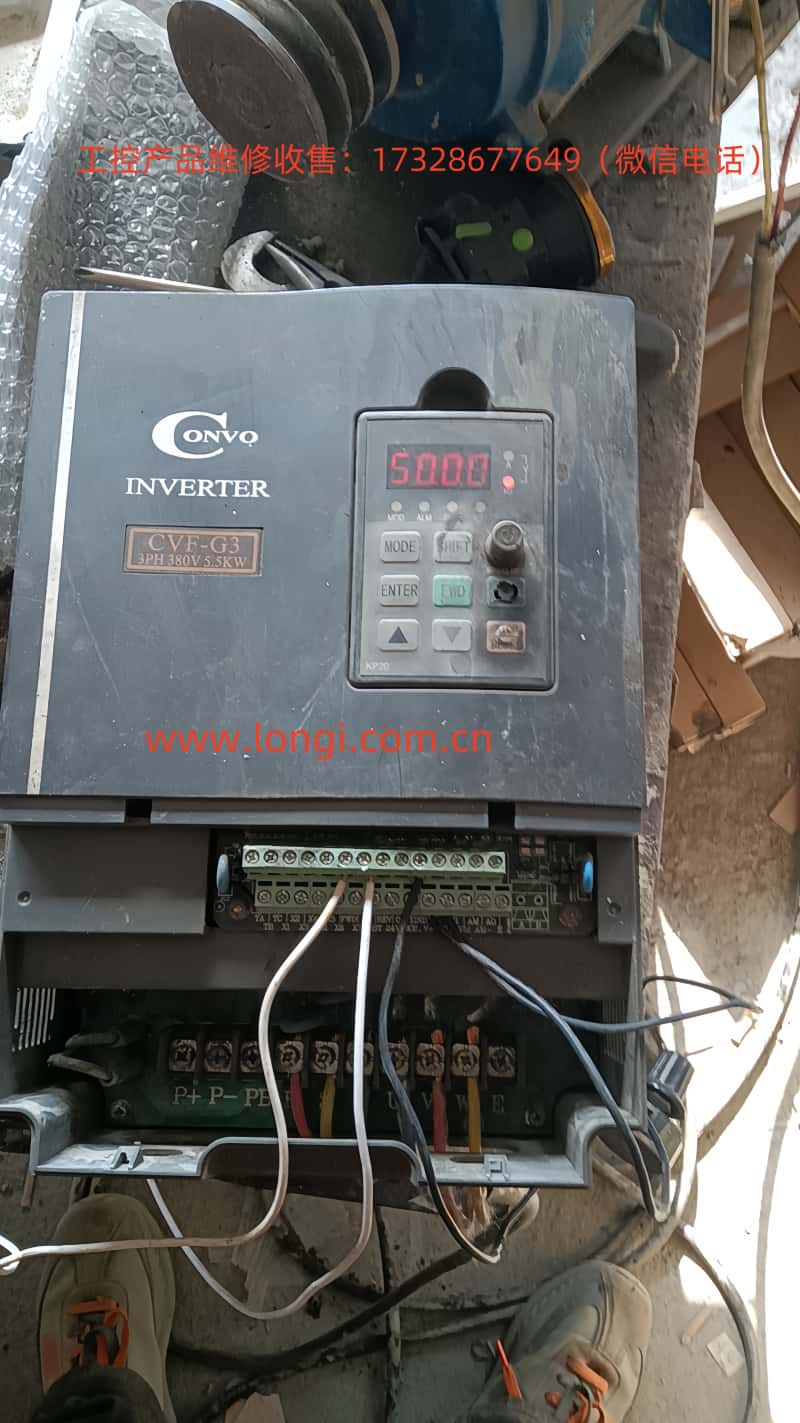

康沃變頻器G3/P3系列操作面板功能豐富，集運行控制、參數設置、狀態監控于一體。主要功能按鍵及作用如下：

• RUN：啟動變頻器。

• LOCAL/REMOT：切換本地控制和遠程控制模式。

• FWD/REV：設置電機的運行方向。

• TUNE/TC：進入調試或調速模式。

• PRG：進入程序設置模式。

• QUICK：快速設置頻率。

• MF.K：多功能按鍵，適用于不同模式下的操作。

• STOP/RST：停止變頻器運行或復位系統。

• ENTER：確認當前操作。

• ↑（上）和↓（下）：調節參數值或頻率。

三、參數初始化（恢復出廠值設置）

參數初始化即將變頻器的所有參數恢復至出廠設置，具體步驟如下：

1. 按下PRG鍵，進入?yún)?shù)設置模式。

2. 使用↑或↓鍵選擇參數H-73（參數初始化）。

3. 將H-73設置為1（按機型恢復出廠值）或2（清除故障記錄）。

4. 按下ENTER鍵確認，變頻器即自動恢復至出廠設置。

四、使用操作面板拷貝參數至同規格變頻器

參數拷貝功能允許用戶將一臺變頻器的參數設置復制至另一臺同規格變頻器，具體步驟如下：

1. 準備兩臺同規格變頻器，并確保其處于相同初始狀態。

2. 在源變頻器上，進入?yún)?shù)設置模式，選擇參數H-73，設置為3（參數拷貝）。

3. 使用通信線纜連接兩臺變頻器的RS485接口。

4. 在目標變頻器上，進入?yún)?shù)設置模式，選擇參數H-73，設置為4（接收參數）。

5. 按下ENTER鍵，源變頻器即將所有參數傳輸至目標變頻器。

6. 完成后斷開通信線纜，兩臺變頻器的參數設置即保持一致。

五、設置與消除密碼

康沃變頻器G3/P3系列支持設置密碼以保護參數設置，具體操作如下：

設置密碼

1. 按下PRG鍵，進入?yún)?shù)設置模式。

2. 使用↑或↓鍵選擇參數H-79（密碼設置）。

3. 按下ENTER鍵，輸入4位數字密碼，再次按下ENTER鍵確認。

消除密碼

1. 按下PRG鍵，進入?yún)?shù)設置模式。

2. 使用↑或↓鍵選擇參數H-79（密碼設置）。

3. 按下ENTER鍵，輸入當前密碼，再次按下ENTER鍵確認。

4. 將密碼設置為0000，按下ENTER鍵確認即可清除。

六、設置參數訪問限制

為防止參數被誤操作，康沃變頻器G3/P3系列提供參數訪問限制功能，具體操作如下：

1. 按下PRG鍵，進入?yún)?shù)設置模式。

2. 使用↑或↓鍵選擇參數L-72（參數寫入保護）。

3. 將L-72設置為1（除數字設定頻率和本參數外，禁止改寫其他參數）或2（除本參數外，禁止改寫所有參數）。

4. 按下ENTER鍵確認。

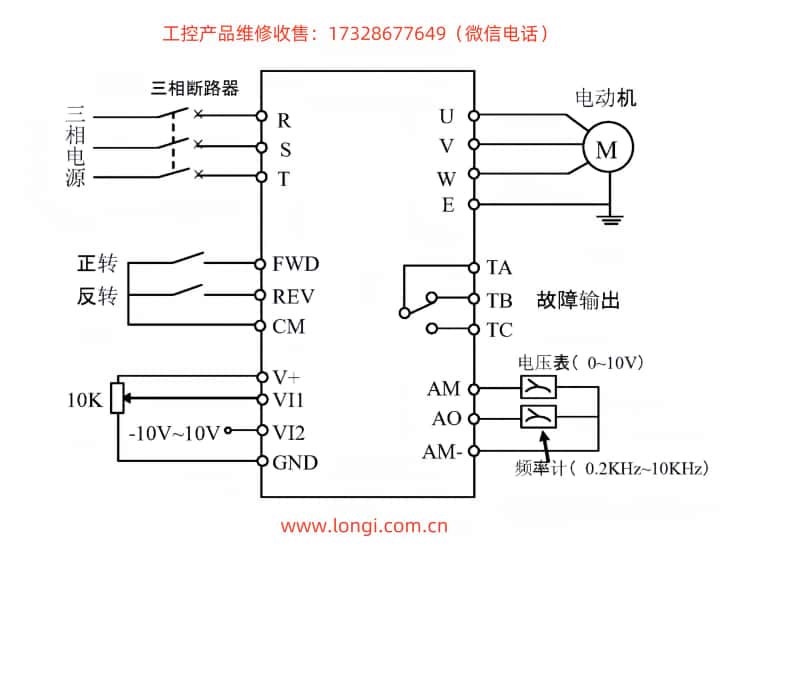

七、外部端子控制及電位器調速

康沃變頻器G3/P3系列支持外部端子控制正反轉啟動停止，以及外部電位器給定頻率調速，具體接線和參數設置如下：

外部端子正反轉啟動停止

• 接線：

• FWD：連接至外部正轉控制端子。

• REV：連接至外部反轉控制端子。

• CM：連接至外部控制端子的公共端。

• 參數設置：

• b-3：設置為1（外部端子控制）。

• b-4：設置為0（與設定方向一致）或1（與設定方向相反）。

外部電位器給定頻率調速

• 接線：

• VI1：連接至外部電位器輸出端。

• 參數設置：

• b-1：設置為2（外部電壓信號1）。

• L-34：設置為外部電位器最小輸出電壓。

• L-35：設置為外部電位器最大輸出電壓。

• L-36：設置為適當?shù)恼{(diào)整系數，以匹配電位器輸出范圍。

八、故障代碼及處理方法

康沃變頻器G3/P3系列提供詳細故障代碼，幫助用戶快速定位并解決問題。常見故障代碼及處理方法如下：

1. E01：過電流故障

• 含義：變頻器輸出電流超過設定值。

• 處理方法：檢查負載是否過大，確保變頻器額定電流與負載匹配。

2. E02：過電壓故障

• 含義：變頻器輸入電壓超過設定值。

• 處理方法：檢查輸入電壓是否穩定，確保電源電壓在變頻器允許范圍內。

3. E03：欠壓故障

• 含義：變頻器輸入電壓低于設定值。

• 處理方法：檢查電源電壓是否穩定，確保電源電壓在變頻器允許范圍內。

4. E04：過熱故障

• 含義：變頻器內部溫度超過設定值。

• 處理方法：檢查散熱條件，確保變頻器周圍空氣流通充足。

5. E05：過載故障

• 含義：變頻器輸出電流長時間超過設定值。

• 處理方法：檢查負載是否過大，確保變頻器額定電流與負載匹配。

6. E06：電機過載

• 含義：電機過載保護動作。

• 處理方法：檢查電機是否過載，確保電機額定電流與變頻器匹配。

7. E07：電機過熱

• 含義：電機溫度超過設定值。

• 處理方法：檢查電機散熱條件，確保電機周圍空氣流通充足。

8. E08：電機堵轉

• 含義：電機堵轉保護動作。

• 處理方法：檢查電機是否堵轉，確保電機運行環境正常。

9. E09：電機缺相

• 含義：電機缺相保護動作。

• 處理方法：檢查電機接線是否正確，確保電機三相電源正常。

10. E10：電機相序錯誤

• 含義：電機相序錯誤保護動作。

• 處理方法：檢查電機接線是否正確，確保電機相序正確。

九、結論

康沃變頻器G3/P3系列功能強大、操作簡便，是變頻調速設備的優選。通過本文的詳細介紹，用戶可全面掌握其操作面板功能、參數初始化、參數拷貝、密碼設置與消除、參數訪問限制、外部端子控制以及故障代碼及處理方法。希望本文能助力用戶更好地使用康沃變頻器G3/P3系列，提升工作效率和設備可靠性。
