一、操作面板功能介紹
博瑪格變頻器TD300系列配備了直觀易用的操作面板，方便用戶進行各項設置和操作。以下是對操作面板主要功能的介紹：
1.1 設置密碼和消除密碼
為了確保變頻器設置的安全性，TD300系列變頻器提供了密碼保護功能。用戶可以通過設置密碼來限制對變頻器的訪問。設置密碼的方法如下：
進入?yún)?shù)設置界面。
找到與密碼設置相關的參數（具體參數編號請參考用戶手冊）。
輸入所需密碼值。
要消除已設置的密碼，只需將密碼參數重置為默認值即可。
1.2 設置參數訪問限制
除了密碼保護外，TD300系列變頻器還支持對參數的訪問進行限制。用戶可以根據需要，對特定參數進行鎖定，防止未經授權的修改。設置參數訪問限制的方法如下：
進入?yún)?shù)設置界面。
找到與參數鎖定相關的參數（如F1.18）。
將該參數設置為鎖定狀態。
1.3 參數初始化設置
在需要恢復出廠設置或解決某些參數設置錯誤時，用戶可以使用參數初始化功能。具體操作步驟如下：
進入?yún)?shù)設置界面。
找到參數初始化相關的參數（如F1.17）。
將該參數設置為初始化值（通常為8），變頻器將恢復到出廠設置。
二、端子正反轉啟動停止和外部電位器調速
TD300系列變頻器支持通過端子實現正反轉啟動停止和外部電位器調速功能。以下是實現這些功能的步驟和所需設置的參數：
2.1 端子正反轉啟動停止
要實現端子正反轉啟動停止功能，需要設置以下參數：

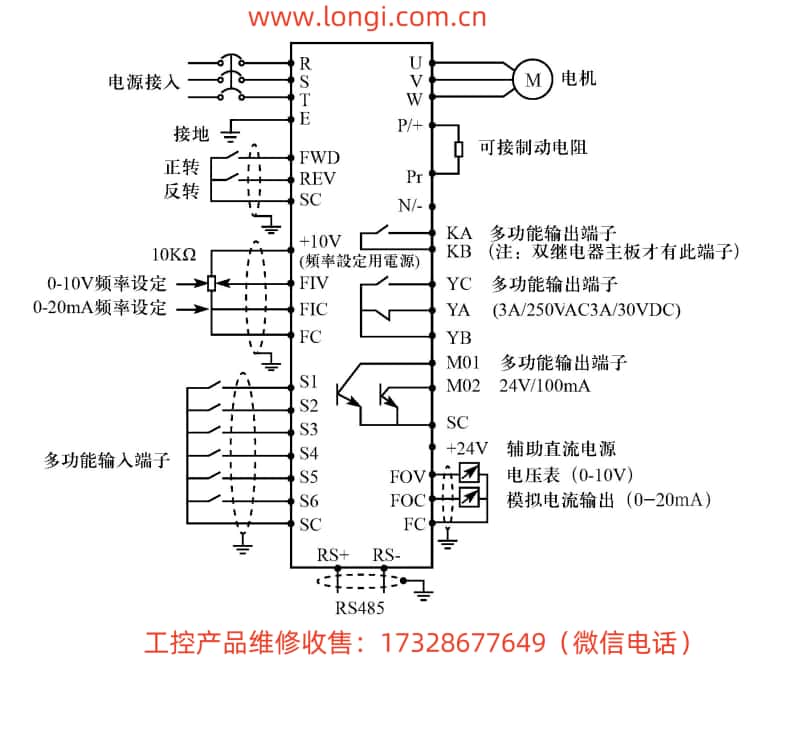

接線方面，需要將外部控制信號接入FWD和REV端子，通過控制這兩個端子的通斷來實現正反轉啟動停止。
2.2 外部電位器調速
要實現外部電位器調速功能，需要設置以下參數：
接線方面，需要將外部電位器的輸出端接入變頻器的+10V和FIV端子之間。通過調整電位器的旋鈕，可以改變變頻器的輸出頻率，從而實現調速功能。
三、故障代碼及其處理
TD300系列變頻器具有完善的保護功能，當出現故障時，會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和處理方法：
3.1 OC1/OC3（加速中/運行中過流）
含義：電機或輸出線路中存在過流現象。
處理方法：
檢查電機及輸出線路是否短路或接地。
延長加速時間（F1.07）。
減小轉矩提升設定值（F2.08）。
檢查電網電壓是否穩定。
3.2 OU1/OU3（加速中/運行中過壓）
含義：變頻器輸出電壓過高。
處理方法：
延長減速時間（F1.08）。
安裝制動單元和制動電阻。
檢查電源電壓是否過高。
3.3 LU0/LU1/LU2/LU3（待機/加速/減速/運行中低壓）
含義：電源電壓過低。
處理方法：
檢查電源電壓是否正常。
檢查電源線路是否接觸不良或斷路。
3.4 OL0/OL1/OL2/OL3（未運行/加速中/減速中/運行中過負載）
含義：電機負載過重。
處理方法：
減小負載或增大變頻器容量。
延長加速時間（F1.07）。
檢查電機是否堵轉或卡死。
四、總結
本文詳細介紹了博瑪格變頻器TD300系列的操作面板功能、端子正反轉啟動停止和外部電位器調速的設置方法、以及常見故障代碼及其處理方法。通過合理使用這些功能和設置，用戶可以更好地控制和維護變頻器，確保設備的穩定運行。同時，在遇到故障時，用戶也可以根據提供的處理方法迅速解決問題，減少停機時間，提高生產效率。
