1. BLF故障的含義

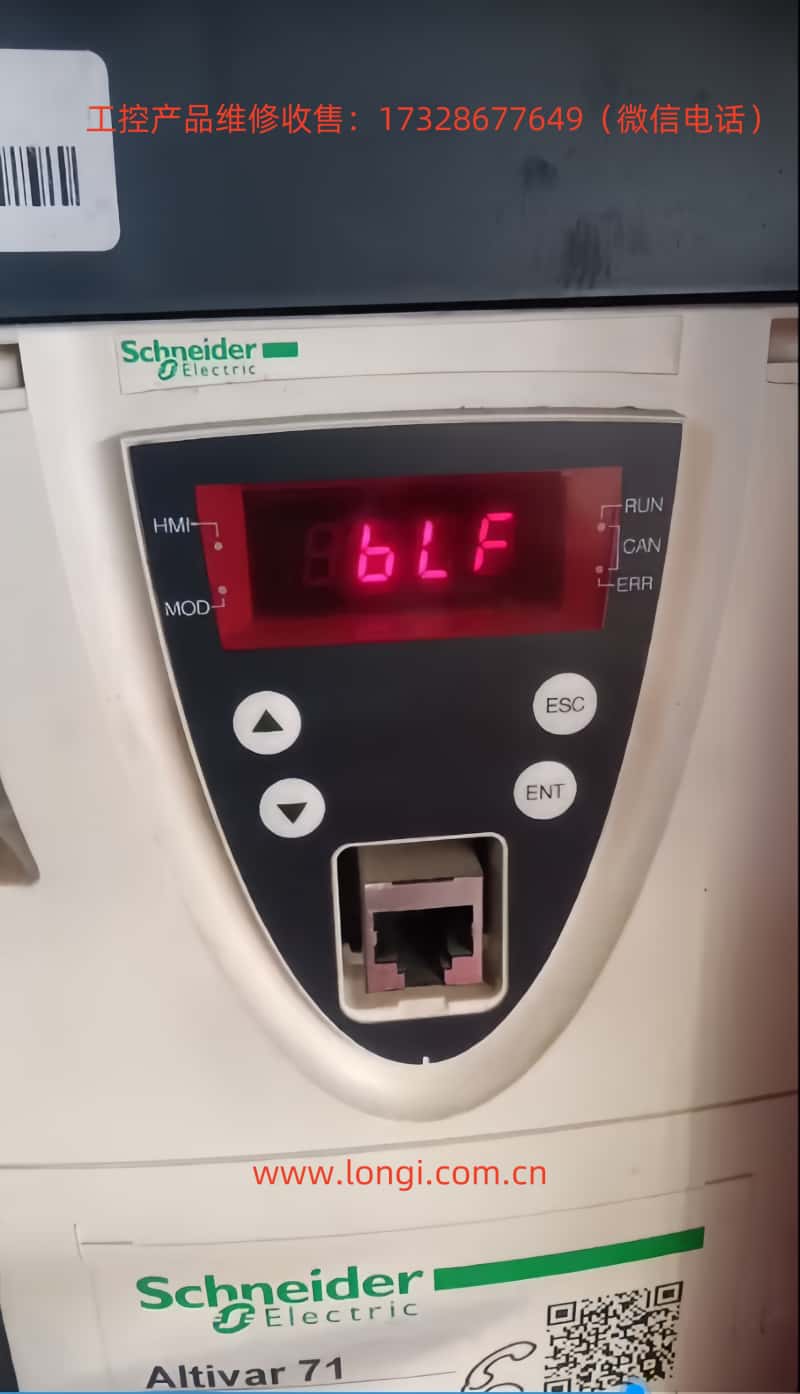

BLF（Brake Lift Failure，制動釋放失敗）故障在施耐德ATV71變頻器中通常與制動器的控制邏輯相關。該故障表明變頻器未能達到制動器松開所需的電流。這意味著變頻器可能沒有正確觸發制動釋放，或者實際電流未達到設定的釋放閾值。

BLF故障的可能原因包括：

• 制動器未正確連接：電機和制動器之間的連線可能有故障或接觸不良。

• 電機繞組問題：電機繞組可能損壞，導致無法正確釋放制動器。

• 參數設置不當：變頻器的制動釋放電流或制動頻率閾值參數（如Ibr、Ird、bEn等）可能未正確設置。

• 硬件故障：制動繼電器、驅動電路或制動器本身可能存在損壞。

2. 通過參數調整消除BLF故障

如果BLF故障是由于參數設置不當引起的，可以按照以下步驟進行調整：

1. 檢查并調整制動釋放電流參數

• 進入變頻器參數設置界面，檢查 Ibr（剎車釋放電流-正向） 和 Ird（剎車釋放電流-反向） 的設定值。

• 這些參數通常用于設定制動器松開所需的電流值，默認情況下可能設置過低，應調整至合適的范圍（0 至 1.32 In）。

2. 調整制動器的閉合頻率

• 參數 bEn（剎車閉合頻率） 控制制動器閉合的頻率閾值。確保該參數設置合理，通常建議使用 自動模式（Auto） 或手動設定合適的頻率（0~10Hz）。

3. 檢查剎車釋放時間

• 適當延長 brt（剎車釋放時間），確保制動器有足夠時間釋放。

4. 檢查零速抱閘控制

• 確保 bECd（零速抱閘） 未被誤設為 No，因為這可能影響制動釋放的邏輯。

5. 確認電機控制類型

• 進入 [電機控制類型] (Ctt) 參數，確保變頻器的控制模式適用于所使用的電機和制動邏輯，特別是在升降類應用中需要特別注意

    6.如果實際不需要制動，可以關閉它

• 參數BLC（制動邏輯控制）用于配置制動器的行為。如果將BLC參數設置為NO，這意味著制動邏輯控制功能將被禁用，即變頻器不會控制制動器的動作，這樣變頻器一般也不會出現BLE故障，前提是實際不需要制動功能。

3. 硬件故障引起的BLF故障及維修

如果參數調整后BLF故障仍然存在，可能是硬件問題導致的，建議按照以下步驟進行檢查和維修：

1. 檢查電機與變頻器的連接

• 斷電后檢查電機的接線，確保接線正確且無松動。

• 使用萬用表測量電機繞組的電阻，確保繞組無損壞或短路。

2. 檢查制動繼電器

• 使用萬用表測量繼電器觸點的通斷狀態，確保繼電器能夠正常吸合和斷開。

3. 檢查制動電磁鐵

• 如果電機使用了電磁制動器，檢查制動器是否能夠正常動作，必要時更換制動器線圈。

4. 檢查驅動電路

• 如果控制板存在問題，例如繼電器驅動電路損壞，則需要更換或維修變頻器的控制板。

5. 更換受損元件

• 如果排查過程中發現制動器、控制繼電器或變頻器內部某些元件已損壞，建議更換相應的零部件。

4. 結論

施耐德ATV71變頻器的BLF故障主要與制動器控制相關，可能由參數設置或硬件故障引起。通過合理調整 Ibr、Ird、bEn 等參數可以解決部分問題，而如果是硬件故障，則需要檢查電機、繼電器、制動器及其控制電路。合理的故障排查步驟有助于迅速找到問題根源并采取合適的維修措施。
